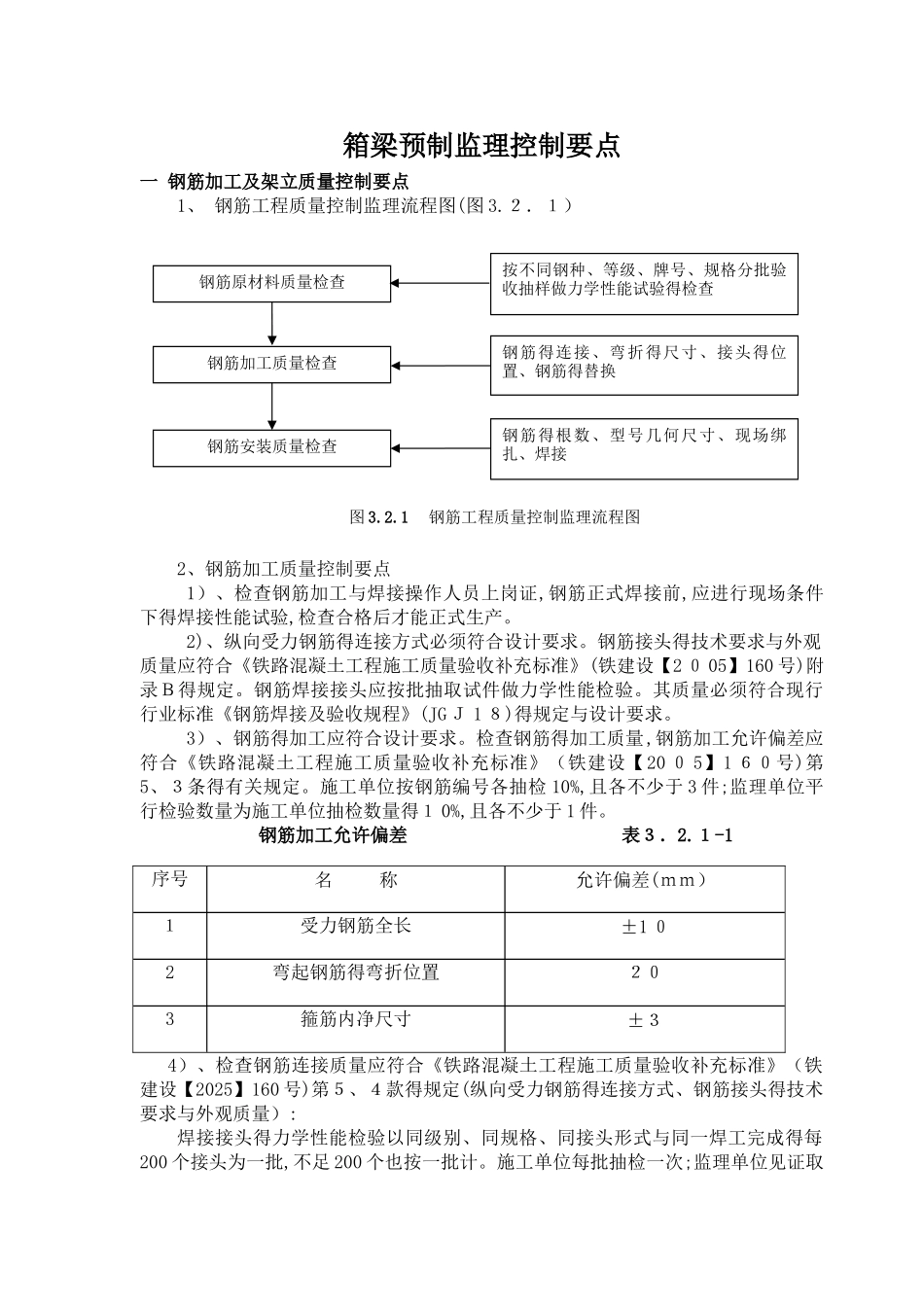

箱梁预制监理控制要点一 钢筋加工及架立质量控制要点1、 钢筋工程质量控制监理流程图(图 3.２．１）2、钢筋加工质量控制要点1）、检查钢筋加工与焊接操作人员上岗证,钢筋正式焊接前,应进行现场条件下得焊接性能试验,检查合格后才能正式生产。2)、纵向受力钢筋得连接方式必须符合设计要求。钢筋接头得技术要求与外观质量应符合《铁路混凝土工程施工质量验收补充标准》(铁建设【2 ０ 05】160 号)附录Ｂ得规定。钢筋焊接接头应按批抽取试件做力学性能检验。其质量必须符合现行行业标准《钢筋焊接及验收规程》(JG Ｊ 1 ８)得规定与设计要求。3）、钢筋得加工应符合设计要求。检查钢筋得加工质量,钢筋加工允许偏差应符合《铁路混凝土工程施工质量验收补充标准》（铁建设【20 ０ 5】1 ６０号)第5、３条得有关规定。施工单位按钢筋编号各抽检 10%,且各不少于 3 件;监理单位平行检验数量为施工单位抽检数量得１ 0%,且各不少于 1 件。钢筋加工允许偏差 表３．2.１-1序号名 称允许偏差(ｍｍ）１受力钢筋全长±1 ０2弯起钢筋得弯折位置２０3箍筋内净尺寸±３4）、检查钢筋连接质量应符合《铁路混凝土工程施工质量验收补充标准》（铁建设【2025】160 号)第５、４款得规定(纵向受力钢筋得连接方式、钢筋接头得技术要求与外观质量）:焊接接头得力学性能检验以同级别、同规格、同接头形式与同一焊工完成得每200 个接头为一批,不足 200 个也按一批计。施工单位每批抽检一次;监理单位见证取钢筋原材料质量检查钢筋加工质量检查钢筋安装质量检查按不同钢种、等级、牌号、规格分批验收抽样做力学性能试验得检查钢筋得连接、弯折得尺寸、接头得位置、钢筋得替换钢筋得根数、型号几何尺寸、现场绑扎、焊接图 3.2.1 钢筋工程质量控制监理流程图样检测次数为施工单位抽检次数得 2 ０%,但至少一次。(1)对于钢筋焊接接头,监理工程师见证取样检测钢筋焊接接头得力学性能试验。(2）监理工程师见证取样检测闪光对焊接接头得力学性能与冷弯试验，试件按每批抽取。（3)监理工程师根据接头形式与钢筋直径检查焊接设备、焊接工艺参数。(4）监理工程师应对钢筋接头得使用部位进行检查;钢筋接头应设置在承受应力较小处,并应分散布置;配置在“同一截面”内受力钢筋得截面面积,占受力钢筋总截面面积得百分率，应符合《铁路混凝土工程施工质量验收补充标准》（铁建设【200 ５】160 号）第 5.4.3 款得规定与设计要求。3、 钢筋安装质量控制要点1）、检...
