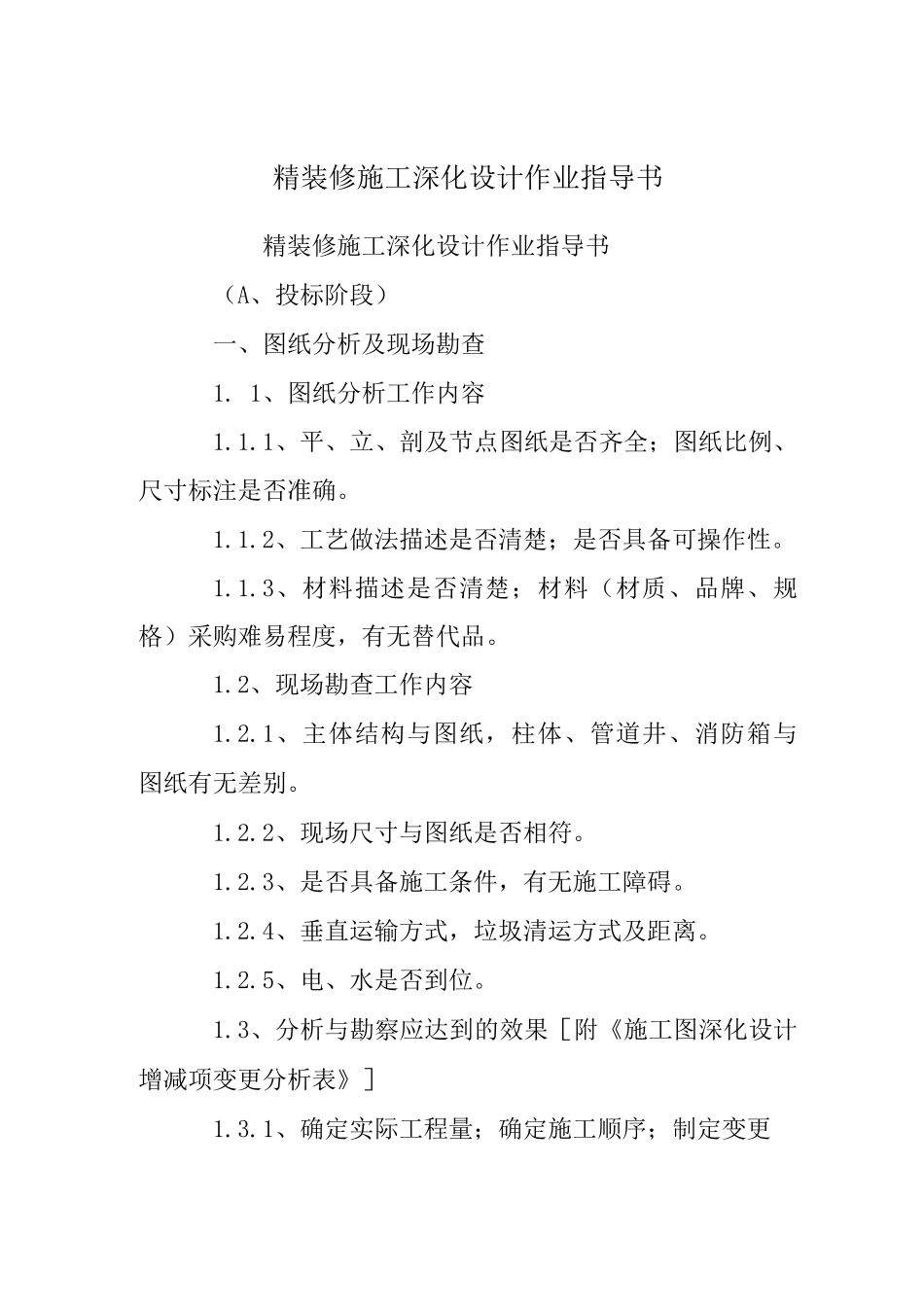

精装修施工深化设计作业指导书

精装修施工深化设计作业指导书精装修施工深化设计作业指导书（A、投标阶段）一、图纸分析及现场勘查1. 1、图纸分析工作内容1.1.1、平、立、剖及节点图纸是否齐全；图纸比例、 尺寸标注是否准确。1.1.2、工艺做法描述是否清楚；是否具备可操作性。1.1.3、材料描述是否清楚；材料（材质、品牌、规 格）采购难易程度，有无替代品。1.2、现场勘查工作内容1.2.1、主体结构与图纸，柱体、管道井、消防箱与 图纸有无差别。1.2.2、现场尺寸与图纸是否相符。1.2.3、是否具备施工条件，有无施工障碍。1.2.4、垂直运输方式，垃圾清运方式及距离。1.2.5、电、水是否到位。1.3、分析与勘察应达到的效果［附《施工图深化设计 增减项变更分析表》］1.3.1、确定实际工程量；确定施工顺序；制定变更方案。1.3.2、确定工艺做法及材质；确定深化设计内容。1.3.3、确定临建方案；确定大料堆放场地及办公、 生活和库房场地。1.4、图纸分析及现场勘查工作程序1.4.1、项目设计师负责图纸分析及现场勘查工作的 具体实施和执行，并对实施和执行结果负责（总责任的60%）。1.4.2、项目经理对图纸分析及现场勘查工作的实施 效果负管理、审核责任（总责任的 30%）。1.4.3、设计主管对图纸分析及现场勘查工作的实施 效果负审核责任（总责任的 10%）。1.5、图纸分析及现场勘查工作时效1.5、1、从收到投标图纸的第二天开始。1.5.2、设计师进行图纸分析及现场勘查按实际情况 临时确定（50 万以上工程正常用时 4 个工作日计 32 小时）; 项目经理审核 2 个工作日（16 小时）；设计主管审核 2 个工 作日（16 小时）。1.5.3、项目经理与设计主管实行同时交叉审核，总 用时不超过 2.5 个工作日（20 小时）。（B、中标施工阶段）二、确定临建场地2.1、工作内容2.1. 1、确定临建方案；绘制临建图纸。2.2、工作程序2.2.1、项目设计师负责根据现场勘查结果绘制临建 方案及施工图纸，并对图纸的准确、有用和可操作性负责（总 责任的 60%）。2.2.2、项目经理对临建方案及施工图纸的的准确、 有用和可操作性负管理、审核责任（总责任的 30%）。2.2.3、设计主管对临建方案及施工图纸的的准确、 有用和可操作性负审核责任（总责任的 10%）。2.3、工作时效2.3、1、设计师具体实施、执行 2 个工作日（16 小时）； 项目经理审核 1 个工作日（8 小时）；设计主管审核1 个工作 日 8 小时）。三、绘制深化设计图纸3.1、工作内容3.1. 1、必须保持整体方...
