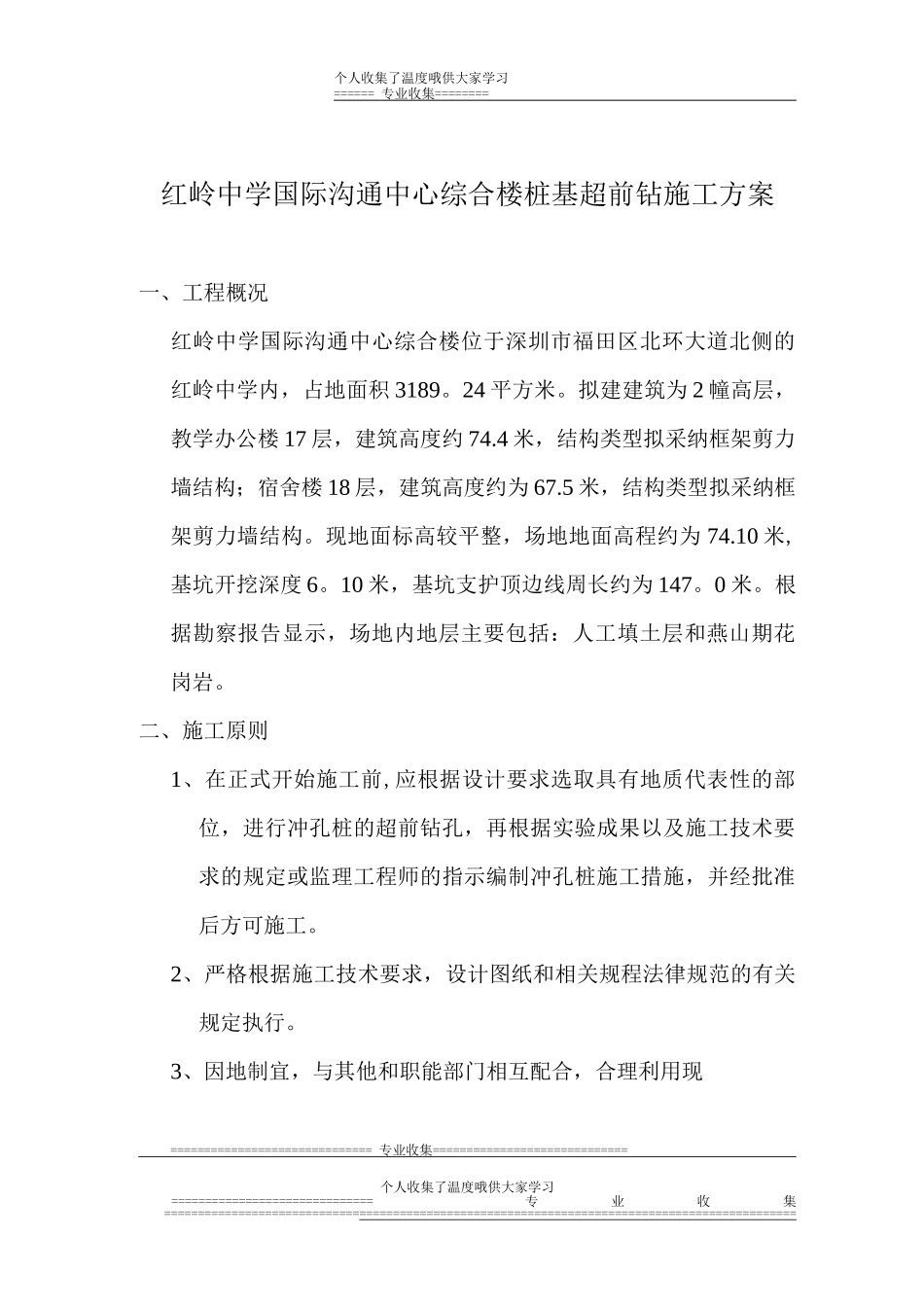

红岭中学国际交流中心综合楼桩基超前钻施工方案

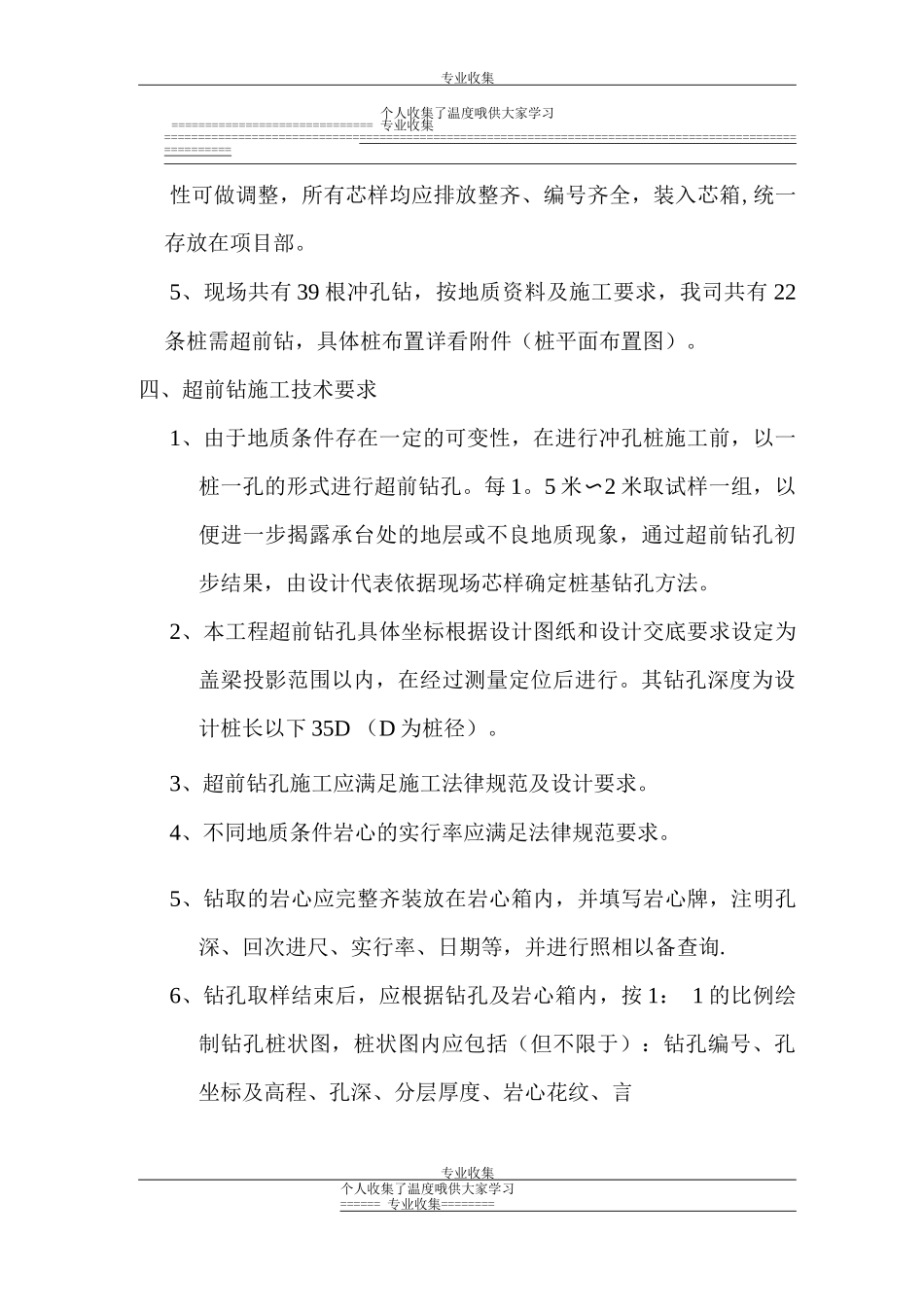

个人收集了温度哦供大家学习====== 专业收集========红岭中学国际沟通中心综合楼桩基超前钻施工方案一、工程概况红岭中学国际沟通中心综合楼位于深圳市福田区北环大道北侧的红岭中学内，占地面积 3189。24 平方米。拟建建筑为 2 幢高层，教学办公楼 17 层，建筑高度约 74.4 米，结构类型拟采纳框架剪力墙结构；宿舍楼 18 层，建筑高度约为 67.5 米，结构类型拟采纳框架剪力墙结构。现地面标高较平整，场地地面高程约为 74.10 米,基坑开挖深度 6。10 米，基坑支护顶边线周长约为 147。0 米。根据勘察报告显示，场地内地层主要包括：人工填土层和燕山期花岗岩。二、施工原则1、在正式开始施工前,应根据设计要求选取具有地质代表性的部位，进行冲孔桩的超前钻孔，再根据实验成果以及施工技术要求的规定或监理工程师的指示编制冲孔桩施工措施，并经批准后方可施工。2、严格根据施工技术要求，设计图纸和相关规程法律规范的有关规定执行。3、因地制宜，与其他和职能部门相互配合，合理利用现============================== 专业收集=============================个人收集了温度哦供大家学习============================== 专业收集========================================================================================================有条件，科学管理，使工作顺利进行。4、按质量、安全与环境保护要求，进行每道工序的施工作业，文明施工。三、施工工艺流程本工程超前钻孔施工采纳 XPB —90D 型工程钻孔机进行施工，具体工艺流程为：平整场地 T 桩位放样 T 钻机就位 T 空位钻进 T 起钻、取芯^ （下一循环）T 钻至设计高程 T 终孔（完成超前钻孔）。1、场地平整施工平台的平面尺寸应按桩基设计的平面尺寸、钻机数量和钻机底座平面尺寸、钻机移位要求、施工方法及其他配合施工机具设施布置等情况而定.根据现场情况进行平整、压实。2、桩位放样根据设计蓝图的测量控制点，布设并测量出施工测量控制网,依据施工测量控制网进行施工放样。首先放出桩位线，再分别测放出各桩位中心线。放样结果及时上报监理部门核查，待监理部门同意后方可进行下一步施工。3、钻机就位钻机架立牢固，支座稳固，钻杆竖直。4、空钻、取芯钻进过程中，保证钻杆的垂直度，取芯长度根据机械参数及岩专业收集个人收集了温度哦供大家学习============================== 专业收集==================================================...
