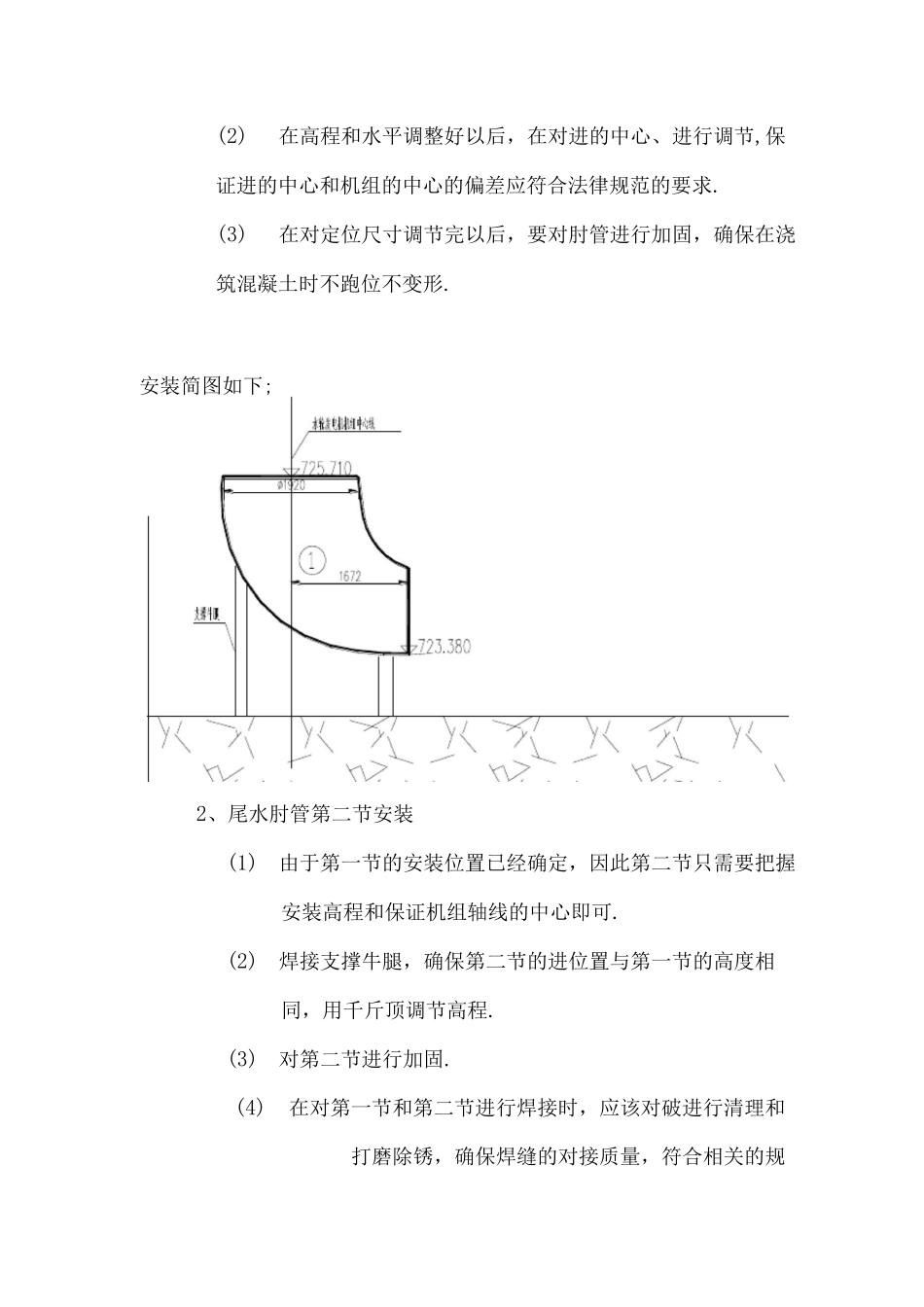

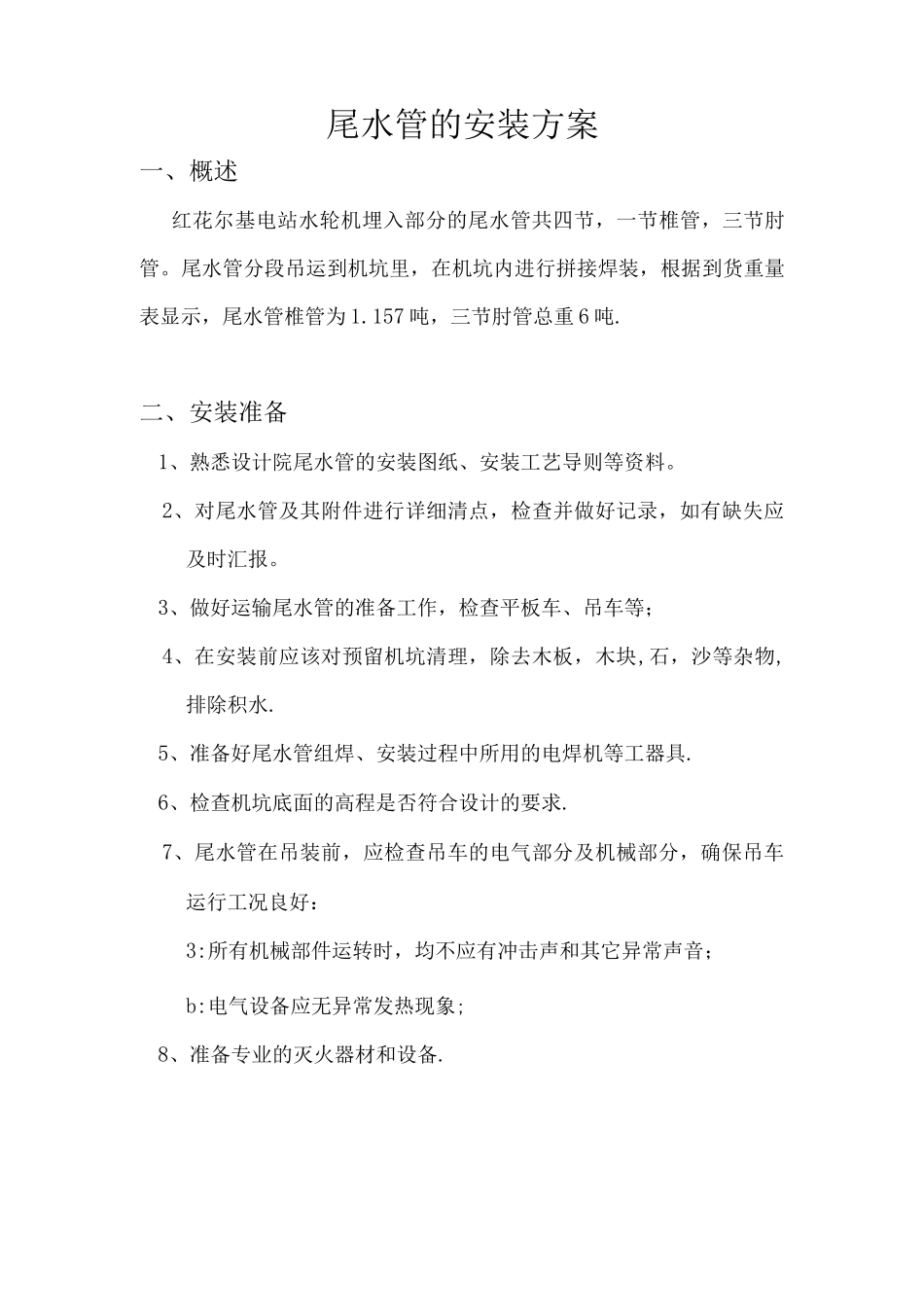

尾水管的安装方案一、概述红花尔基电站水轮机埋入部分的尾水管共四节，一节椎管，三节肘管。尾水管分段吊运到机坑里，在机坑内进行拼接焊装，根据到货重量表显示，尾水管椎管为 1.157 吨，三节肘管总重 6 吨.二、安装准备1、熟悉设计院尾水管的安装图纸、安装工艺导则等资料。2、对尾水管及其附件进行详细清点，检查并做好记录，如有缺失应及时汇报。3、做好运输尾水管的准备工作，检查平板车、吊车等；4、在安装前应该对预留机坑清理，除去木板，木块,石，沙等杂物,排除积水.5、准备好尾水管组焊、安装过程中所用的电焊机等工器具.6、检查机坑底面的高程是否符合设计的要求.7、尾水管在吊装前，应检查吊车的电气部分及机械部分，确保吊车运行工况良好：3:所有机械部件运转时，均不应有冲击声和其它异常声音；b:电气设备应无异常发热现象;8、准备专业的灭火器材和设备.三、吊运方案由于尾水管为分段到货,单节重量为两吨左右，可用 25 吨吊车将单节尾水管依次吊入机坑内.具体操作如下简图：四、安装调整尾水管分为三段，在安装之前将三段一起吊入机坑，在机坑内进行拼装和焊接.1,尾水肘管第一节的安装由于肘管第一节有定位的作用，因此要第一个进行定位安装.在安装之前由测量队将机组的中心、测量出来，然后拉上钢琴线，便于安装过程可是随时检查机组轴线.（1）焊接支撑肘管的牛腿，用千斤顶调节进的水平和高程.有必要时可用导链作为保护,及辅助调节.(2)在高程和水平调整好以后，在对进的中心、进行调节,保证进的中心和机组的中心的偏差应符合法律规范的要求.(3)在对定位尺寸调节完以后，要对肘管进行加固，确保在浇筑混凝土时不跑位不变形.安装简图如下;2、尾水肘管第二节安装(1)由于第一节的安装位置已经确定，因此第二节只需要把握安装高程和保证机组轴线的中心即可.(2)焊接支撑牛腿，确保第二节的进位置与第一节的高度相同，用千斤顶调节高程.(3)对第二节进行加固.(4)在对第一节和第二节进行焊接时，应该对破进行清理和打磨除锈，确保焊缝的对接质量，符合相关的规范.安装简图如下:3、尾水肘管第三节安装(1)尾水肘管第三节应该对其出的高程和中心进行监控，出的高程和机组的中心线的偏差应该满足相关的法律规范.(2)焊接支撑牛腿，调节方法同上.(3)焊接过后要对出高程和中心的出进行复测，加固.安装简图如下:在尾水管全部焊接完后，要对进的尺寸进行复测，确保在浇筑之前，将误差降到最小.达到要求后，对尾水管进行最后的检查，安装附属部...
