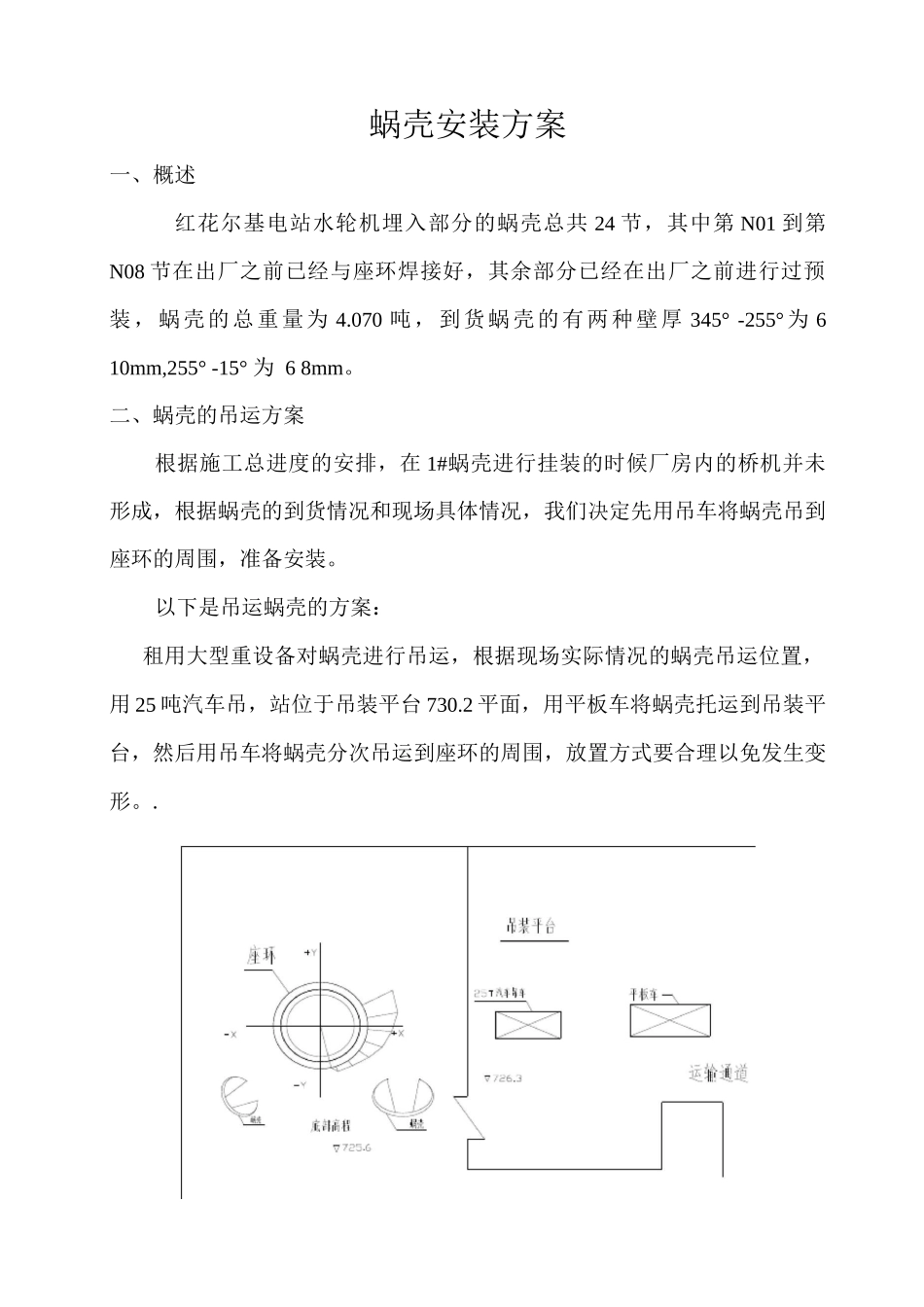

蜗壳安装方案一、概述红花尔基电站水轮机埋入部分的蜗壳总共 24 节，其中第 N01 到第N08 节在出厂之前已经与座环焊接好，其余部分已经在出厂之前进行过预装，蜗壳的总重量为 4.070 吨，到货蜗壳的有两种壁厚 345° -255°为 6 10mm,255° -15° 为 6 8mm。二、蜗壳的吊运方案根据施工总进度的安排，在 1#蜗壳进行挂装的时候厂房内的桥机并未形成，根据蜗壳的到货情况和现场具体情况，我们决定先用吊车将蜗壳吊到座环的周围，准备安装。以下是吊运蜗壳的方案：租用大型重设备对蜗壳进行吊运，根据现场实际情况的蜗壳吊运位置，用 25 吨汽车吊，站位于吊装平台 730.2 平面，用平板车将蜗壳托运到吊装平台，然后用吊车将蜗壳分次吊运到座环的周围，放置方式要合理以免发生变形。.三、安装准备1、熟悉设计院座环的安装图纸、安装工艺导则等资料。2、会同制造厂施工场地代表、监理、业主等方面的有关人员对到货的蜗壳及零件根据交货明细表、装箱单等进行清点、检查并做好记录。3、安装前检查混凝土支墩是否已经达到预定强度，以免由于强度不够而是座环发生变位。4、对每一节蜗壳进行清扫并检查外形尺寸，对不符合要求的应该加以调整。5、修整焊缝坡。6、为了保证蜗壳的顺利安装，应对各节蜗壳做好安装顺序的编号。7、在机坑内搭设安装平台，以满足蜗壳安装调整需用。8、准备挂装蜗壳所需要的工器具及支撑材料。9、蜗壳吊装前，将机墩周围土建搭设的脚手架、钢筋等障碍物拆除，以确保吊装的顺利进行。10、准备好电焊机等焊接蜗壳使用的设备.11、检查电源，确保在挂装和焊接过程中正常供电。四、安装方案1、蜗壳在吊下去之后，安装之前,应检查座环的水平，中心和高程.2、检查每一节蜗壳的制造尺寸，以免在运输过程中发生变形.3、确定一节为定位节，首先将其进行挂装，定位.一般定位节选择进水处的第一节.本机为 N23 节，可以起到平衡的作用，以免在安装过程中座环倾斜.4、安装完定位节以后，开始以 N23 节为基准按顺时针方向进行挂装,一直挂装到-X 方向为止.5、为了使座环不发生偏斜,在顺势针挂装的同时，也可以从 N8 节进行逆时针挂装.6、两边同时挂到-X 方向的时候，留一节作为凑合节.7、凑合节的对蜗壳的安装质量影响很大，在已安装的蜗壳之间嵌装好一节，对尺寸的要求是很高的.8、在挂装的同时，要严格控制蜗壳的中心水平高程.管的圆度，和垂直度.9、蜗壳挂装的环缝和蜗壳与蝶形边之际的缝隙要符合设计要求，对于焊缝间隙...
