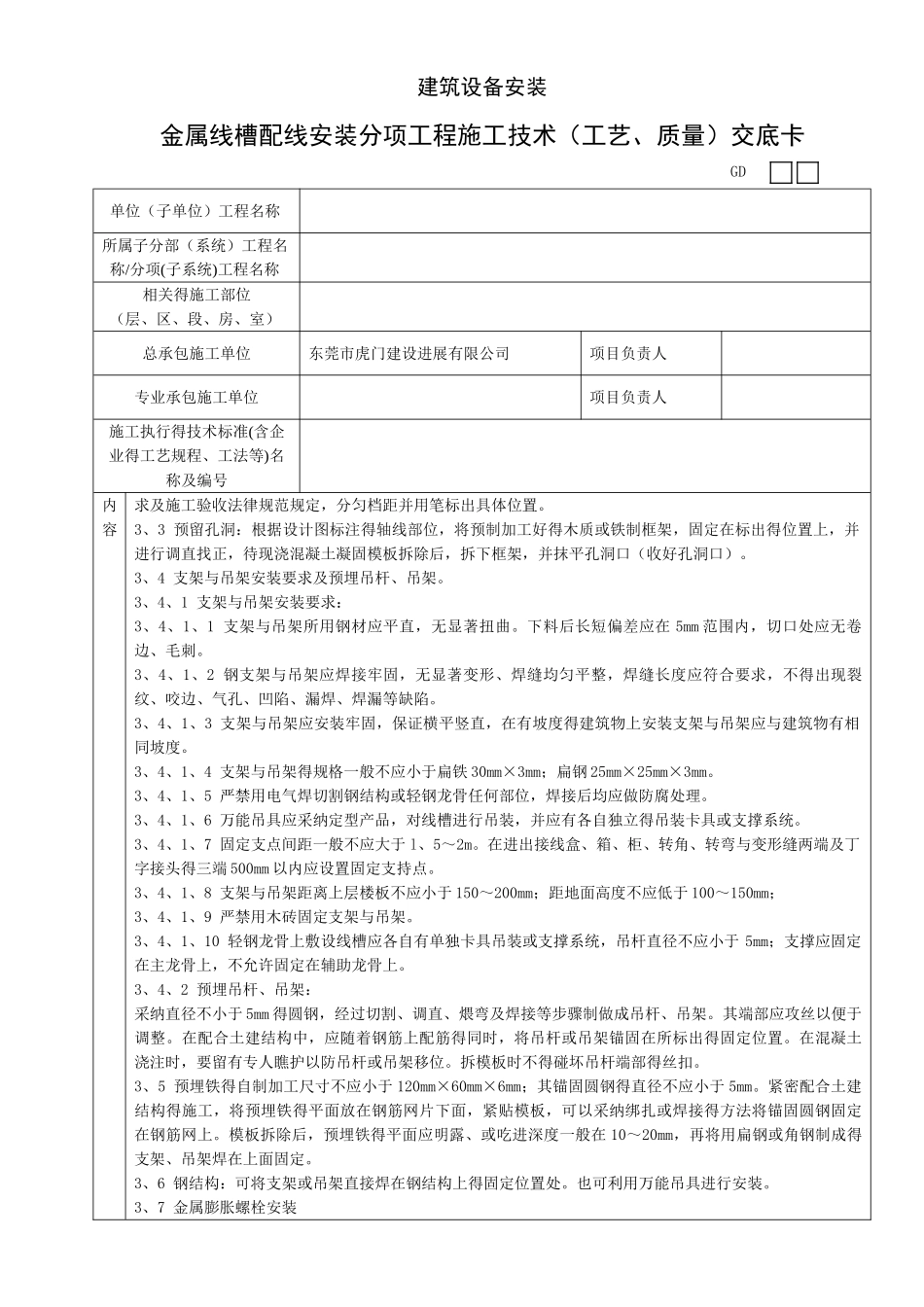

建筑设备安装金属线槽配线安装分项工程施工技术（工艺、质量）交底卡 GD单位（子单位）工程名称所属子分部（系统）工程名称/分项(子系统)工程名称相关得施工部位（层、区、段、房、室）总承包施工单位东莞市虎门建设进展有限公司项目负责人专业承包施工单位项目负责人施工执行得技术标准(含企业得工艺规程、工法等)名称及编号交底内容交底内容交底内容交底内容交底内容交底内容交底内容交底1 范围本工艺标准适用于建筑物内金属线槽配线安装工程。2 施工准备2、1 材料要求：2、1、1 金属线槽及其附件：应采纳经过镀锌处理得定型产品。其型号、规格应符合设计要求。线槽内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。2、1、2 绝缘导线：其型号、规格必须符合设计要求，并有产品合格证。2、1、3 螺旋接线钮：适用于 6mm2 以下得铝导线压接。选用时应根据导线截面与导线根数选择相应型号得加强型绝缘钢壳螺旋接线钮。2、1、4 LC 安全型压线帽有关要求请见 2?、2、1、5 有关内容。2、1、5 套管：套管有铜套管，铝套管及铜铝过渡套管三种，选用时应采纳与导线得材质相同、且规格相应得套管。2、1、6 金属膨胀螺栓：应根据容许拉力与剪力进行选择。2、1、7 接线端子（接线鼻子）：选用时应根据导线截面及根数选用相应规格得接线端子。2、1、8 镀锌材料：采纳钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。2、1、9 辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。2、2 主要机具：2、2、1 铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。2、2、2 电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳等。2、3 作业条件：2、3、1 配合土建得结构施工，预留孔洞、预埋铁与预埋吊杆、吊架等全部完成。2、3、2 顶棚与墙面得喷浆、油漆及壁纸全部完成后，方可进行线槽敷设及槽内配线。2、3、3 高层建筑竖井内土建湿作业全部完成。2、3、4 地面线槽应及时配合土建施工。3 操作工艺3、1 工艺流程：3、2 弹线定位：根据设计图确定出进户线、盒、箱、柜等电气器具得安装位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚与地面等处，在线路得中心线进行弹线，根据设计图要建筑设备安装金属线槽配线安装分项工程施工技术（工艺、质量）交底卡 GD单位（子单位）工程名称所属子分部（系统）...
