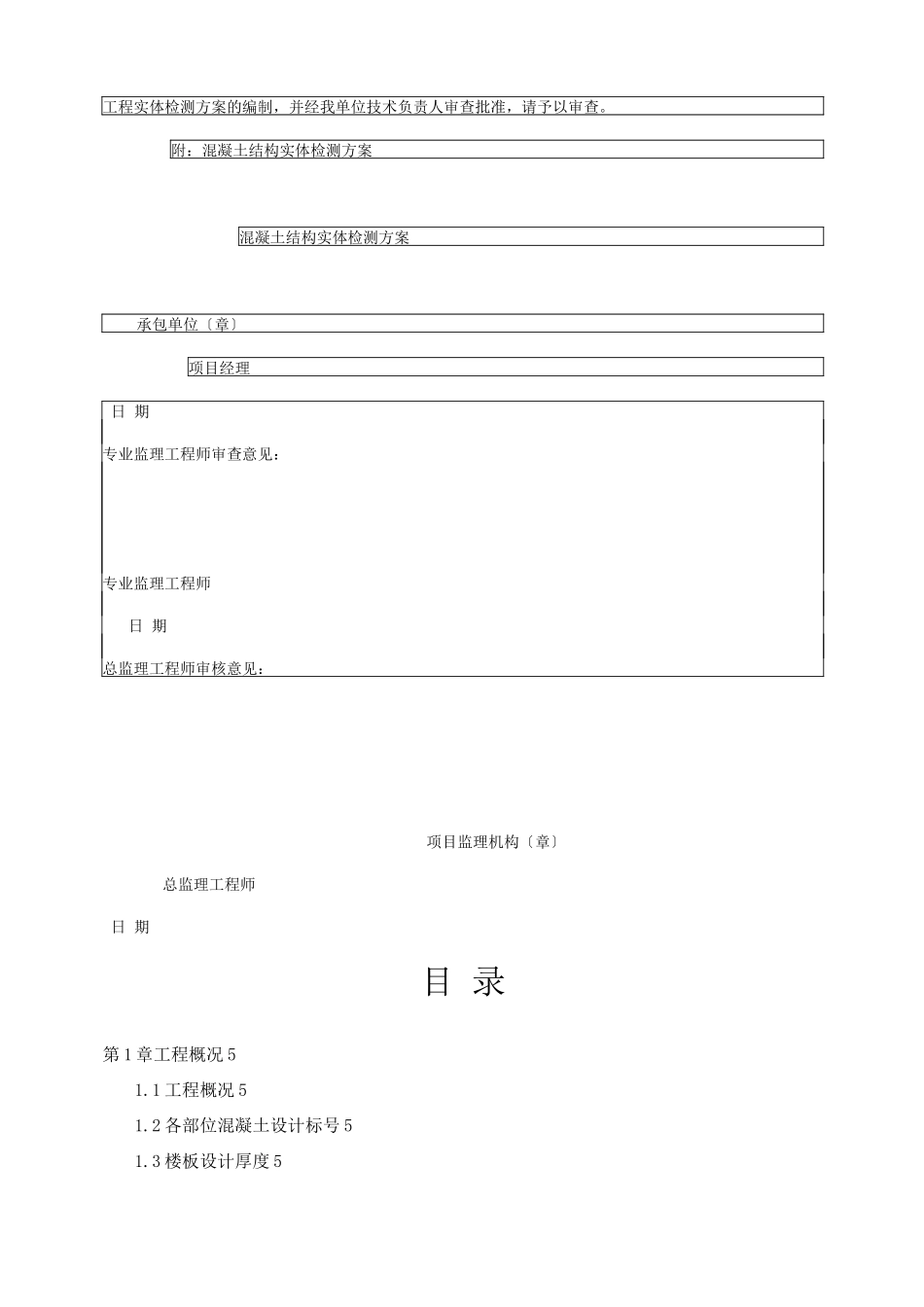

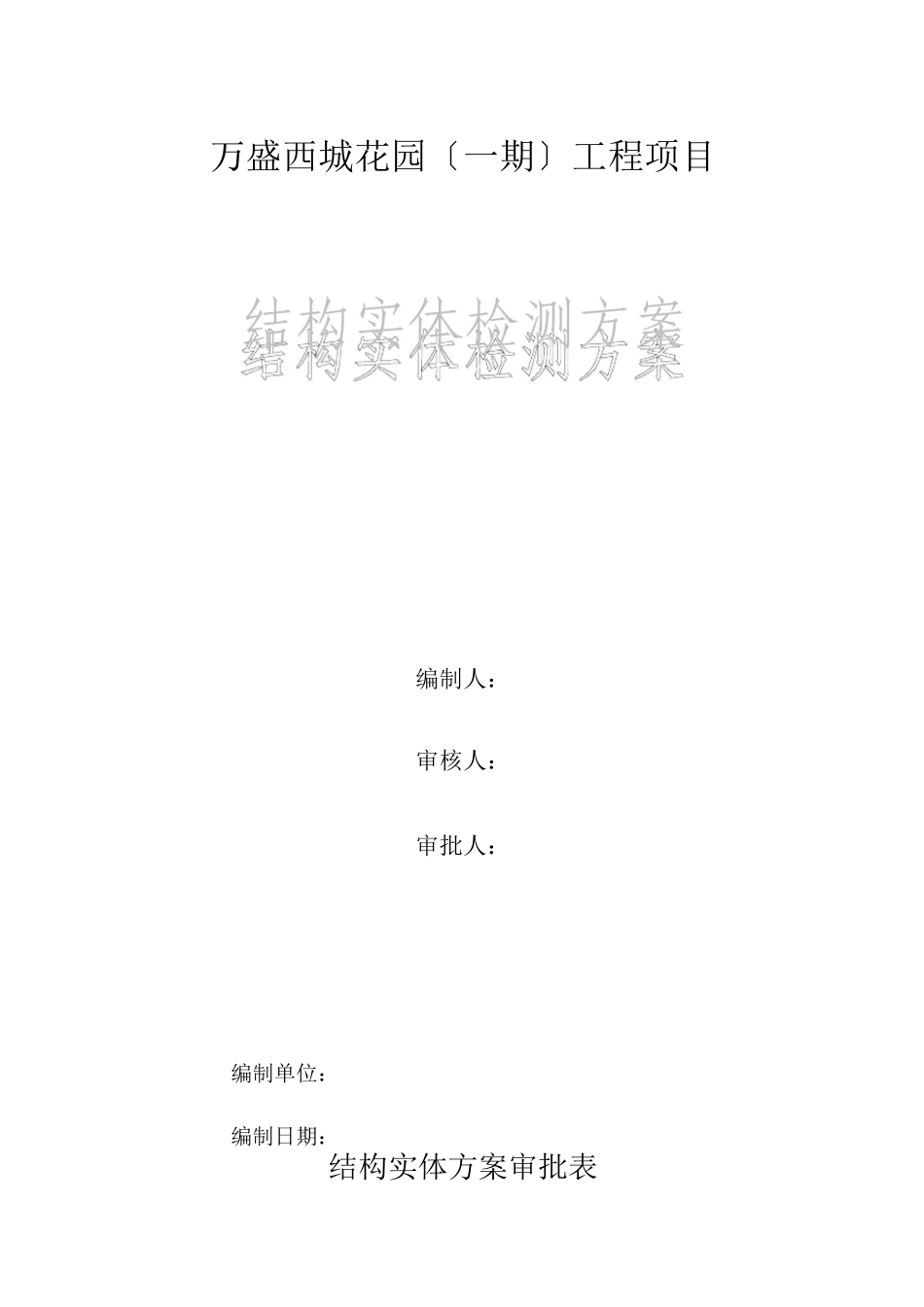

万盛西城花园〔一期〕工程项目编制人：审核人：审批人：编制单位：编制日期：结构实体方案审批表编号:工程名称西城花园〔一期〕工程项目合同造价1.1 亿工程地点万盛六井坝技术管理类别实体检测方案主要容：结构实体检测方案项目〔盖章〕：项目技术负责人：〔签字〕年 月 日监理部审核意见〔签字〕年 月 日建设单位审核意见〔盖章〕〔签字〕年 月 日实体检测方案报审表工程名称：万盛西城花园〔一期〕工程致：海发工程建设监理〔监理单位〕我方已经根据施工合同的有关规定完成了 西城花园〔一期〕工程实体检测方案的编制，并经我单位技术负责人审查批准，请予以审查。附：混凝土结构实体检测方案混凝土结构实体检测方案承包单位〔章〕项目经理日 期专业监理工程师审查意见：专业监理工程师日 期总监理工程师审核意见：项目监理机构〔章〕总监理工程师日 期目 录第 1 章工程概况 51.1 工程概况 51.2 各部位混凝土设计标号 51.3 楼板设计厚度 51.4 钢筋保护层厚度 6第 2 章编制依据 6第 3 章结构实体检测 63.1 检测时间 63.2 检测围 73.3 检测容 7第 4 章钢筋保护层厚度检测 74.1准备工作 74.2 检测的结构部位和构件数量 74.3 验收合格规定 8第 5 章现浇楼板厚度检测 95.1准备工作 95.2 检测的结构部位和构件数量 95.3 验收合格规定 9第 6 章回弹法检测混凝土强度 106.1准备工作 106.2 检测方式 10第 7 章钢筋植筋拉拔现场检测 117.1准备工作 117.2 检测方式 11第 8 章 回弹法检测砌筑砂浆强度 138.1准备工作 138.2 抽样数量 138.3 测位处的处理 13第 1 章工程概况1.1 工程概况工程名称万盛西城花园〔一期〕工程工程地点万盛六井坝建设单位华莱房地产开发设计单位中国.市监理单位海发工程建设监理施工单位长坪建设集团建筑面积92923.45m2层数〔地上/地下〕地上 33 层；地下 2 层建筑高度105.50m结构形式框架剪力墙结构1.2 各部位混凝土设计标号部位地下室底板、地下室侧壁柱、剪力墙梁板7 层以下8~14 层15~2223 层以上混凝土强度C30p6/C45P6C55C50C40C30C301.3 楼板设计厚度部位地下三层底板地下二层底板楼板厚度设计厚度(mm)150 mm150 mm1 mm1.4 钢筋保护层厚度部位地下室底板与柱、墙迎水面地下室底板面筋梁柱板、墙保护层厚度〔mm〕20mm / 25 mm20mm20mm20mm15mm第 2 章编制依据编制依据主要有但不限于以下合同、规与标准等：① 【建筑工程施工质...
