给排水及采暖施工方案

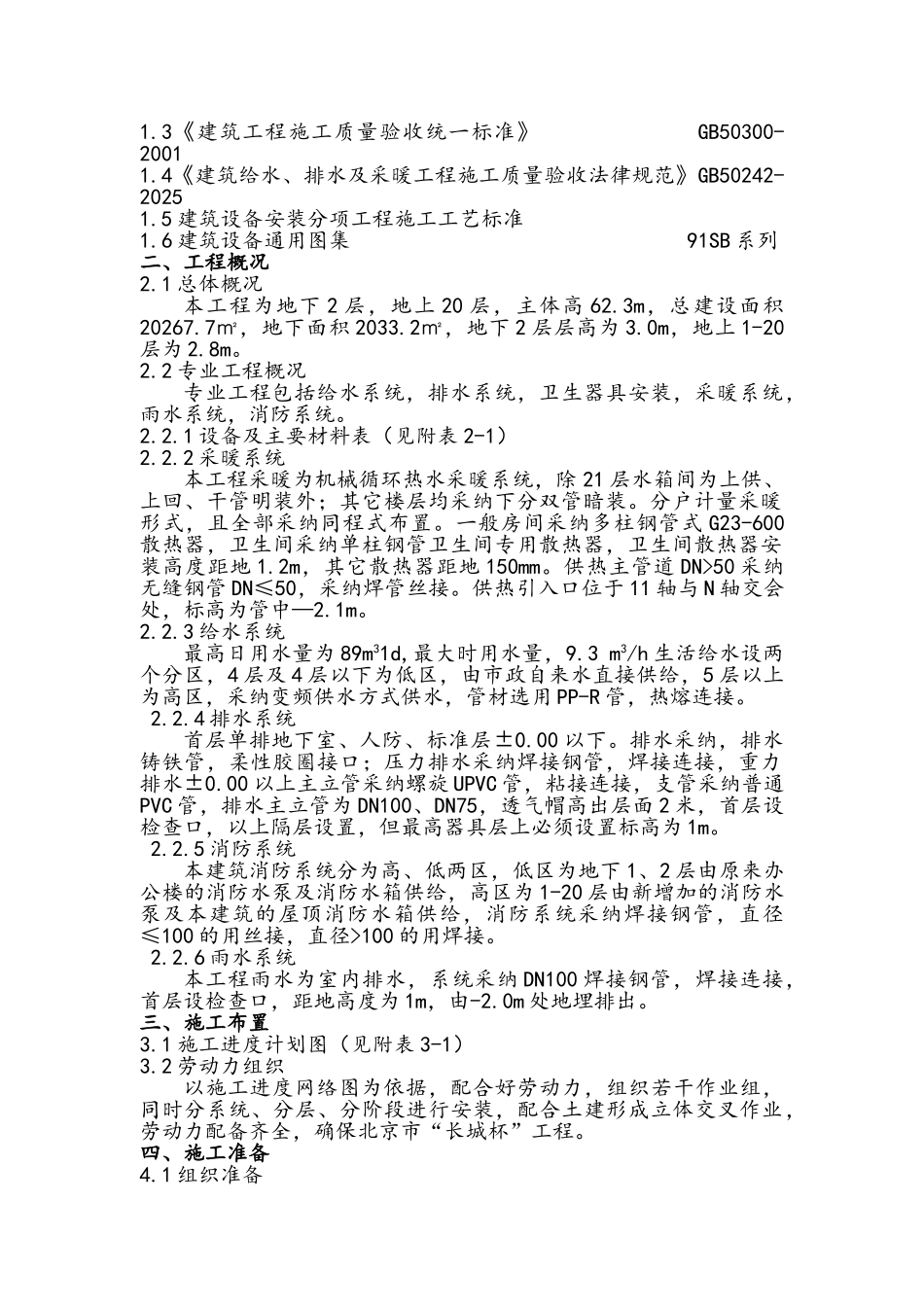

目 录一、 编制依据…………………………………………………2二、 工程概况…………………………………………………2三、 施工布置…………………………………………………4四、 施工准备…………………………………………………4五、 主要施工方法……………………………………………6六、 管道及设备试验………………………………………10七、 各项管理措施…………………………………………12八、 成品保护………………………………………………15九、 专业施工资料…………………………………………17给排水及采暖工程施工方案一、编制依据1.1 北 京 市 质 量 技 术 监 督 局 职 工 住 宅 楼 工 程 施 工 图 、 设 计 号 (20250)1.2 北京市质量技术监督局职工住宅楼施工组织设计1.3《建筑工程施工质量验收统一标准》 GB50300-20011.4《建筑给水、排水及采暖工程施工质量验收法律规范》GB50242-20251.5 建筑设备安装分项工程施工工艺标准1.6 建筑设备通用图集 91SB 系列二、工程概况2.1 总体概况本工程为地下 2 层，地上 20 层，主体高 62.3m，总建设面积20267.7㎡，地下面积 2033.2㎡，地下 2 层层高为 3.0m，地上 1-20层为 2.8m。2.2 专业工程概况专业工程包括给水系统，排水系统，卫生器具安装，采暖系统，雨水系统，消防系统。2.2.1 设备及主要材料表（见附表 2-1）2.2.2 采暖系统本工程采暖为机械循环热水采暖系统，除 21 层水箱间为上供、上回、干管明装外；其它楼层均采纳下分双管暗装。分户计量采暖形式，且全部采纳同程式布置。一般房间采纳多柱钢管式 G23-600散热器，卫生间采纳单柱钢管卫生间专用散热器，卫生间散热器安装高度距地 1.2m，其它散热器距地 150mm。供热主管道 DN>50 采纳无缝钢管 DN≤50，采纳焊管丝接。供热引入口位于 11 轴与 N 轴交会处，标高为管中—2.1m。2.2.3 给水系统最高日用水量为 89m31d,最大时用水量，9.3 m3/h 生活给水设两个分区，4 层及 4 层以下为低区，由市政自来水直接供给，5 层以上为高区，采纳变频供水方式供水，管材选用 PP-R 管，热熔连接。 2.2.4 排水系统首层单排地下室、人防、标准层±0.00 以下。排水采纳，排水铸铁管，柔性胶圈接口；压力排水采纳焊接钢管，焊接连接，重力排水±0.00 以上主立管采纳螺旋 UPVC 管，粘接连接，支管采纳普通PVC 管，排水主立管为 DN100、DN75，透气帽高出层面 2 ...
