给排水工程施工方案3

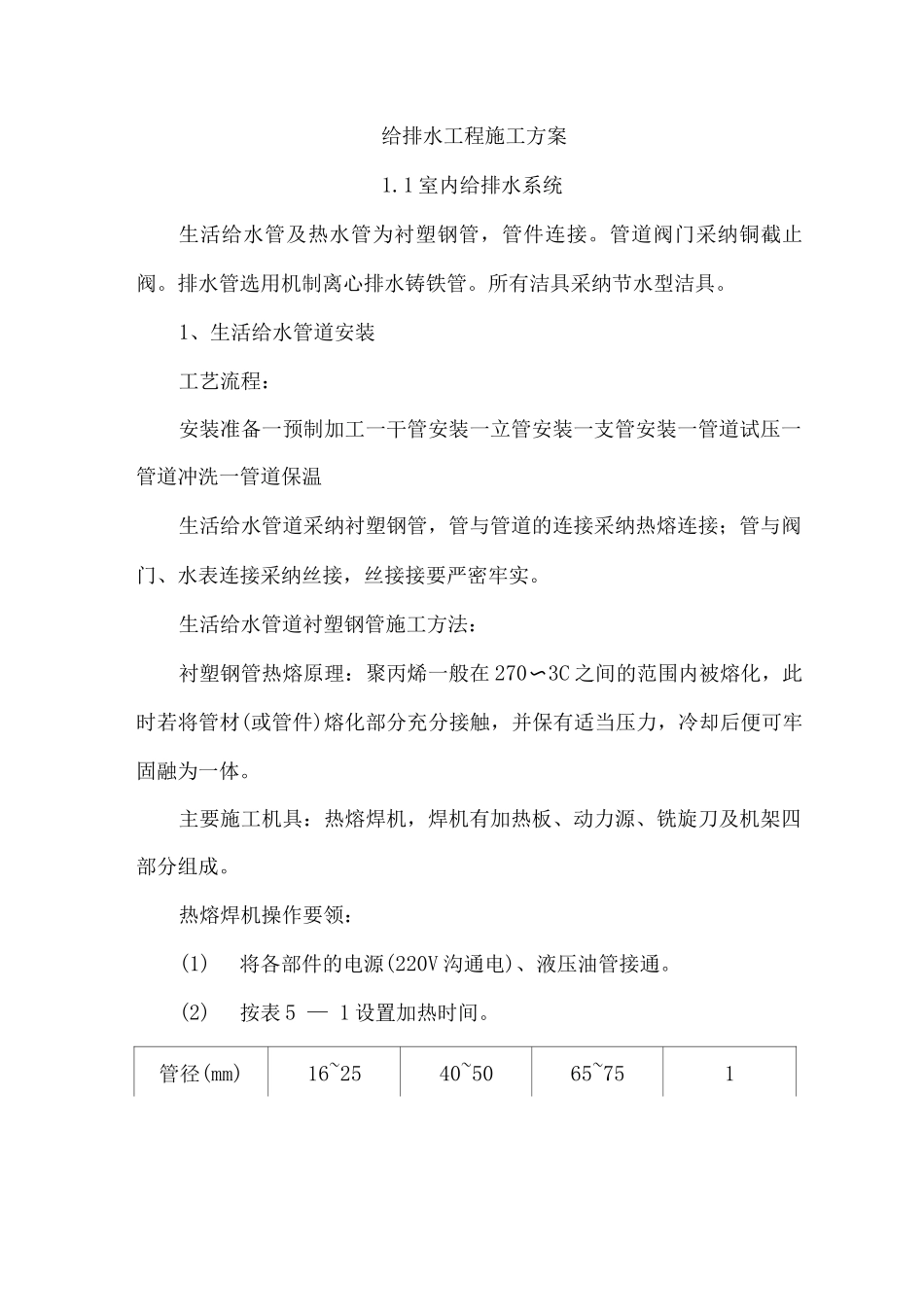

给排水工程施工方案1.1 室内给排水系统生活给水管及热水管为衬塑钢管，管件连接。管道阀门采纳铜截止阀。排水管选用机制离心排水铸铁管。所有洁具采纳节水型洁具。1、生活给水管道安装工艺流程：安装准备一预制加工一干管安装一立管安装一支管安装一管道试压一管道冲洗一管道保温生活给水管道采纳衬塑钢管，管与管道的连接采纳热熔连接；管与阀门、水表连接采纳丝接，丝接接要严密牢实。生活给水管道衬塑钢管施工方法：衬塑钢管热熔原理：聚丙烯一般在 270〜3C 之间的范围内被熔化，此时若将管材(或管件)熔化部分充分接触，并保有适当压力，冷却后便可牢固融为一体。主要施工机具：热熔焊机，焊机有加热板、动力源、铣旋刀及机架四部分组成。热熔焊机操作要领：(1)将各部件的电源(220V 沟通电)、液压油管接通。(2)按表 5 — 1 设置加热时间。管径(mm)16~2540~5065~751加热时间(min)9~1515~2014~2220~30冷却时间按管径确定，需要 5〜20mm 不等。将待焊管材夹紧固定在机架上，若是 DNll0 的管材，直接用机架夹紧；或用变径夹具夹紧。(3)将机架打开，放入铣刀，旋转固定旋纽，将铣刀固定在机架上。(4 )起动铣刀，闭合夹具，对管材端面进行旋削，当形成连续的切削时，打开夹具，关闭铣刀。(5) 取下铣刀，闭合夹具，检查管材两端面的间隙，间隙量不得大于规定值，检查管面的对中性。(6) 检查加热板温度是否适宜(285 士 10C),此时加热板的红灯表现为亮或闪耀。(7) 检查系统的拖动压力 PO 并记录，将加热板置于机架上，闭合夹具，设定液压系统压力 Pl,Pl=Po-接缝压力。(8) 待管材问凸起均匀且高度达到要求时，将压力降为 P2,同时按下吸热时间按钮，开始记录吸热时间，P2=P0+吸热压力。(9) 到达吸热时间，发出“嘀”的声音，迅速打开夹具，取下加热板，迅选闭合夹具，在规定时间均匀将压力由 0 调节到 P3，同时按下冷却摁钮，记录冷却时问。P3=P0+吸热压力。(10) 到达冷却时间，发出连续的“嘀嘀”声，再按一次冷却间按钮。(11)取下焊好的管材，准备下一管材的焊接。在衬塑钢管与钢管(件)或钢阀门连接处应使用钢塑转换接头。在一些情况下，管子需加热弯曲，但无论如何，不能用明火直接加热，应用吹风机代替，在 140°C 时可弯曲管道，曲率半径如表 5 一 2 所示。管径22532405063最小弯曲半径R=8d160225632045管道最小弯曲半径 表 5 — 2管道支架、吊架、管卡安装位置应正确、平正、牢固，支架与管子之间应用橡胶板隔...
