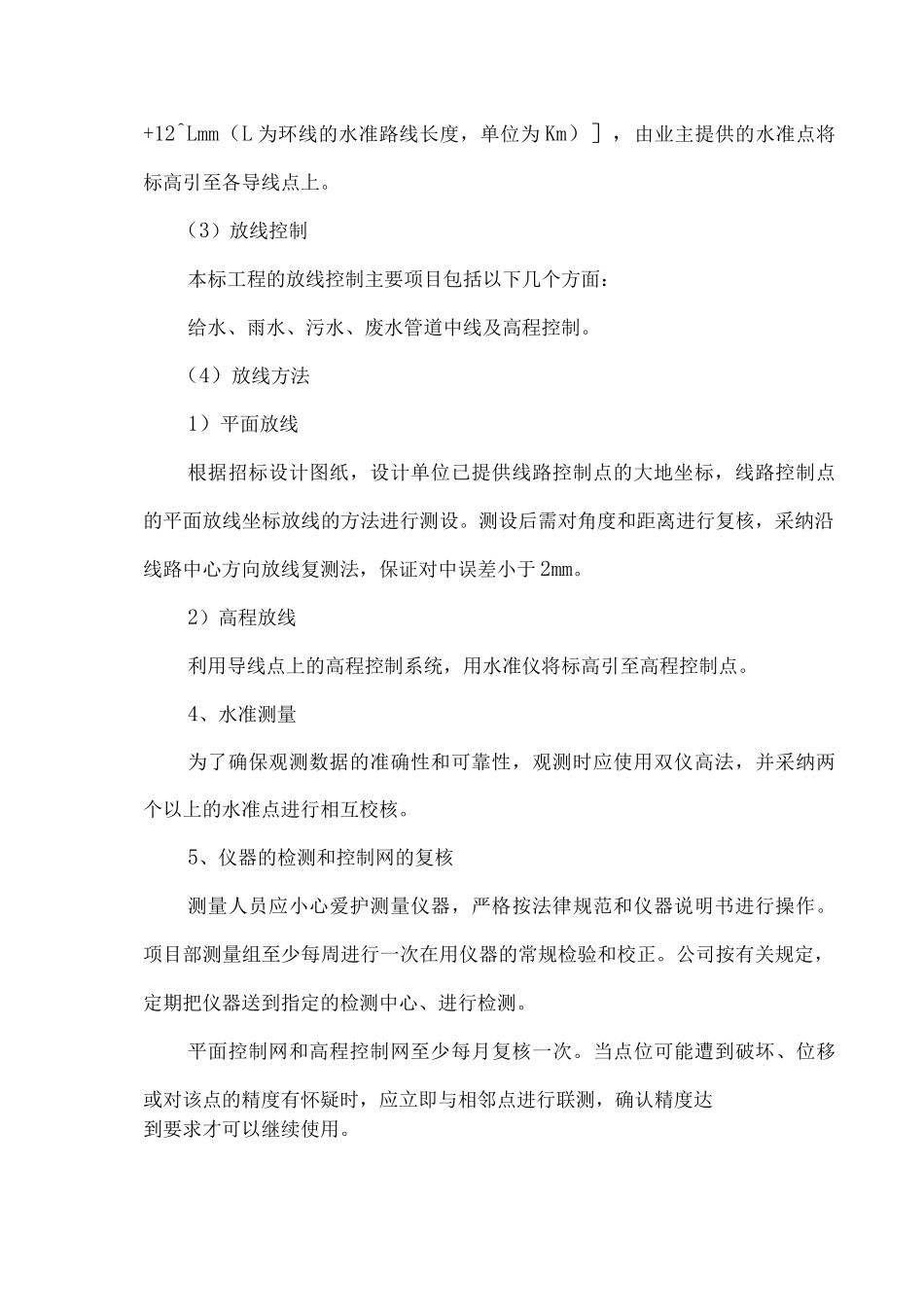

给排水工程施工方案一、测量放线1、总体测量工作程序测点交接-测点复测-建立施工导线网 T 布置水准控制点-测定管道控制线 T局部放样。2、原测量控制网（点）的复测开工前对建设、设计单位移交的平面控制点和高程控制点，按原测设的网型和等级，并按《工程测量法律规范》GB526-93 的有关技术要求进行复测。复测拟用仪器：平面控制采纳 I 级全站仪；高程控制采纳 DS3 水准仪。复测和计算成果符合精度要求后，报监理工程师认可，其点位才能使用。3、控制系统的建立针对本标工程的特点，建立现场平面及高程控制系统，以便于在施工全过程中进行测量的控制。（1）平面控制系统拟采纳导线测量的方法建立等级为一级的平面控制系统，即方位角闭合差10 为测定系数，测距相对中误差＜ 1/3,系统布设时，以业主提供的控制点为导线起始方向，沿本工程外围布设一环形闭合导线，并联测业主提供的控制点。导线点的埋设规格采纳《工程测量法律规范》GB526-93 附录的金属标志图设置。导线点的位置应通视条件良好，间距 50〜1m,不易受施工道路交通的影响，并保护好定位桩。（2）高程控制系统建立以导线为基础，等级为三等的高程控制系统［即环线闭合差为+12^Lmm（L 为环线的水准路线长度，单位为 Km）］，由业主提供的水准点将标高引至各导线点上。（3）放线控制本标工程的放线控制主要项目包括以下几个方面：给水、雨水、污水、废水管道中线及高程控制。（4）放线方法1）平面放线根据招标设计图纸，设计单位已提供线路控制点的大地坐标，线路控制点的平面放线坐标放线的方法进行测设。测设后需对角度和距离进行复核，采纳沿线路中心方向放线复测法，保证对中误差小于 2mm。2）高程放线利用导线点上的高程控制系统，用水准仪将标高引至高程控制点。4、水准测量为了确保观测数据的准确性和可靠性，观测时应使用双仪高法，并采纳两个以上的水准点进行相互校核。5、仪器的检测和控制网的复核测量人员应小心爱护测量仪器，严格按法律规范和仪器说明书进行操作。项目部测量组至少每周进行一次在用仪器的常规检验和校正。公司按有关规定，定期把仪器送到指定的检测中心、进行检测。平面控制网和高程控制网至少每月复核一次。当点位可能遭到破坏、位移或对该点的精度有怀疑时，应立即与相邻点进行联测，确认精度达到要求才可以继续使用。6、施工测量保证措施（1）安排熟练的测量技术人员和工人组成测量组，专职负责测量工作，配备符合精度要求的测量仪器。（2）...
