给排水工程施工方案7

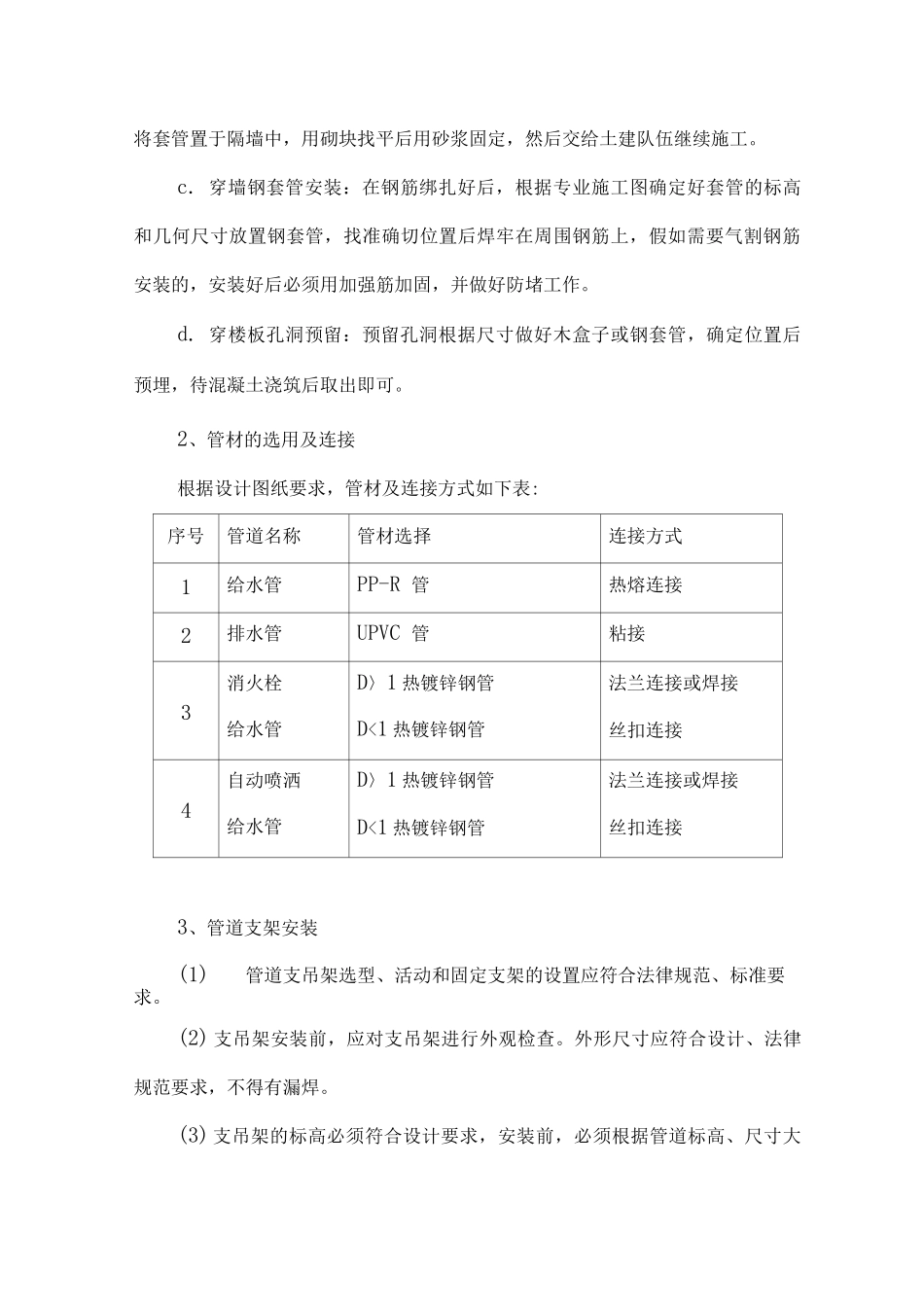

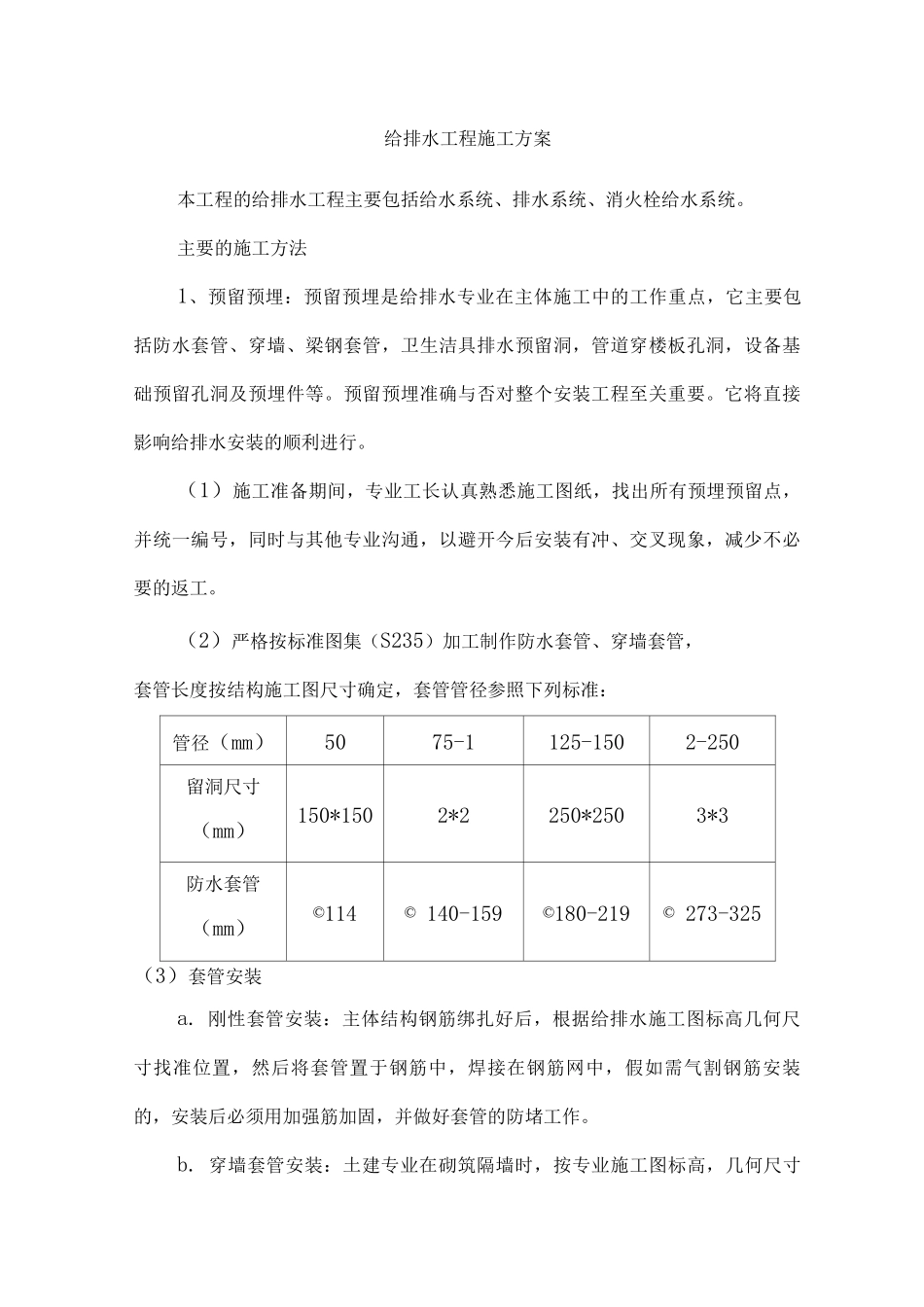

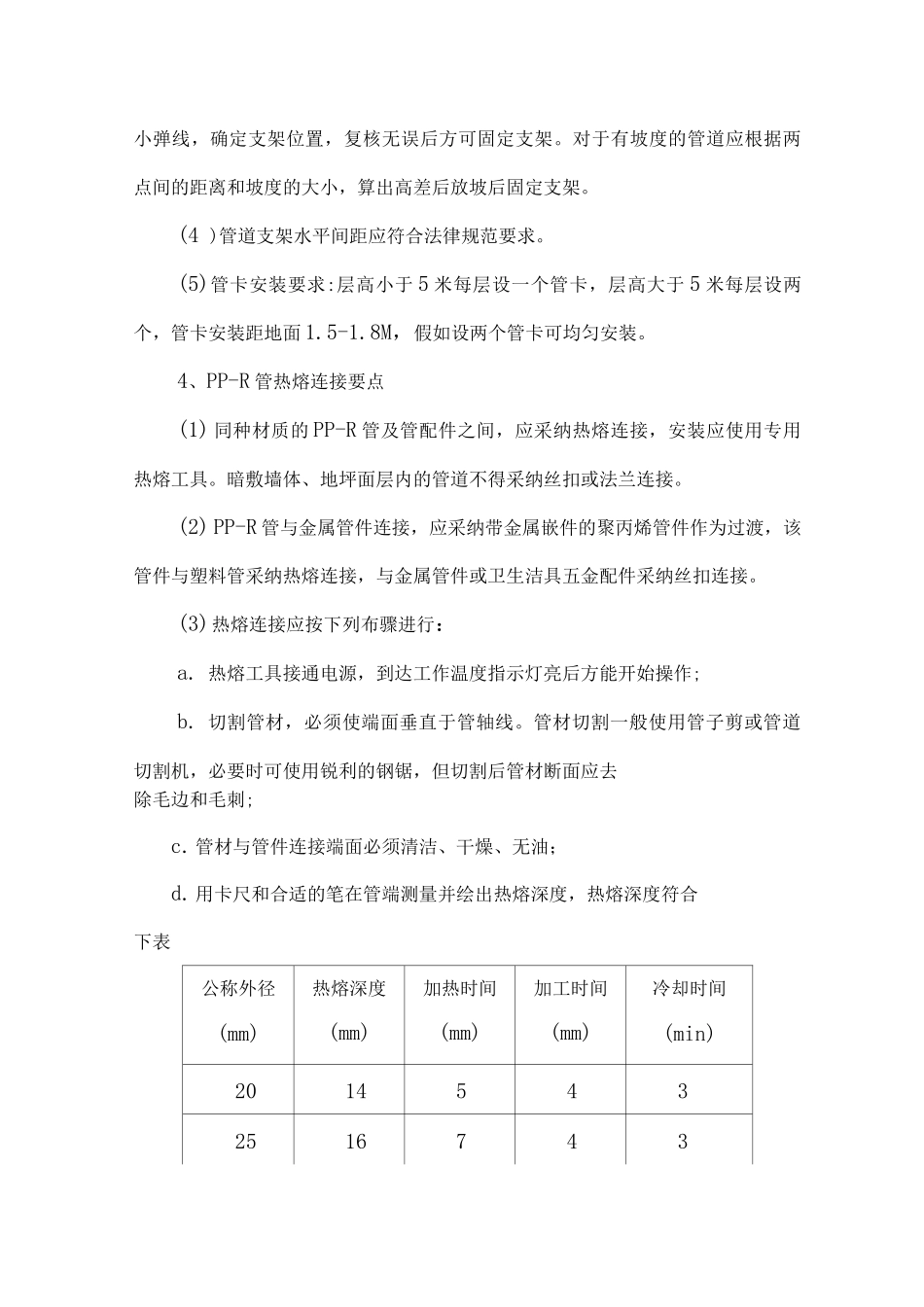

给排水工程施工方案本工程的给排水工程主要包括给水系统、排水系统、消火栓给水系统。主要的施工方法1、预留预埋：预留预埋是给排水专业在主体施工中的工作重点，它主要包括防水套管、穿墙、梁钢套管，卫生洁具排水预留洞，管道穿楼板孔洞，设备基础预留孔洞及预埋件等。预留预埋准确与否对整个安装工程至关重要。它将直接影响给排水安装的顺利进行。（1）施工准备期间，专业工长认真熟悉施工图纸，找出所有预埋预留点，并统一编号，同时与其他专业沟通，以避开今后安装有冲、交叉现象，减少不必要的返工。（2）严格按标准图集（S235）加工制作防水套管、穿墙套管，套管长度按结构施工图尺寸确定，套管管径参照下列标准：管径（mm）5075-1125-1502-250留洞尺寸（mm）150*1502*2250*2503*3防水套管（mm）©114© 140-159©180-219© 273-325（3）套管安装a. 刚性套管安装：主体结构钢筋绑扎好后，根据给排水施工图标高几何尺寸找准位置，然后将套管置于钢筋中，焊接在钢筋网中，假如需气割钢筋安装的，安装后必须用加强筋加固，并做好套管的防堵工作。b. 穿墙套管安装：土建专业在砌筑隔墙时，按专业施工图标高，几何尺寸将套管置于隔墙中，用砌块找平后用砂浆固定，然后交给土建队伍继续施工。c. 穿墙钢套管安装：在钢筋绑扎好后，根据专业施工图确定好套管的标高和几何尺寸放置钢套管，找准确切位置后焊牢在周围钢筋上，假如需要气割钢筋安装的，安装好后必须用加强筋加固，并做好防堵工作。d. 穿楼板孔洞预留：预留孔洞根据尺寸做好木盒子或钢套管，确定位置后预埋，待混凝土浇筑后取出即可。2、管材的选用及连接根据设计图纸要求，管材及连接方式如下表:序号管道名称管材选择连接方式1给水管PP-R 管热熔连接2排水管UPVC 管粘接3消火栓给水管D〉1 热镀锌钢管D<1 热镀锌钢管法兰连接或焊接丝扣连接4自动喷洒给水管D〉1 热镀锌钢管D<1 热镀锌钢管法兰连接或焊接丝扣连接3、管道支架安装(1)管道支吊架选型、活动和固定支架的设置应符合法律规范、标准要求。(2) 支吊架安装前，应对支吊架进行外观检查。外形尺寸应符合设计、法律规范要求，不得有漏焊。(3) 支吊架的标高必须符合设计要求，安装前，必须根据管道标高、尺寸大小弹线，确定支架位置，复核无误后方可固定支架。对于有坡度的管道应根据两点间的距离和坡度的大小，算出高差后放坡后固定支架。(4 )管道支架水平间距应符合法律规范要求。(5)管卡安装要求:层高小于 5 米每层...
