给排水技术交底参考

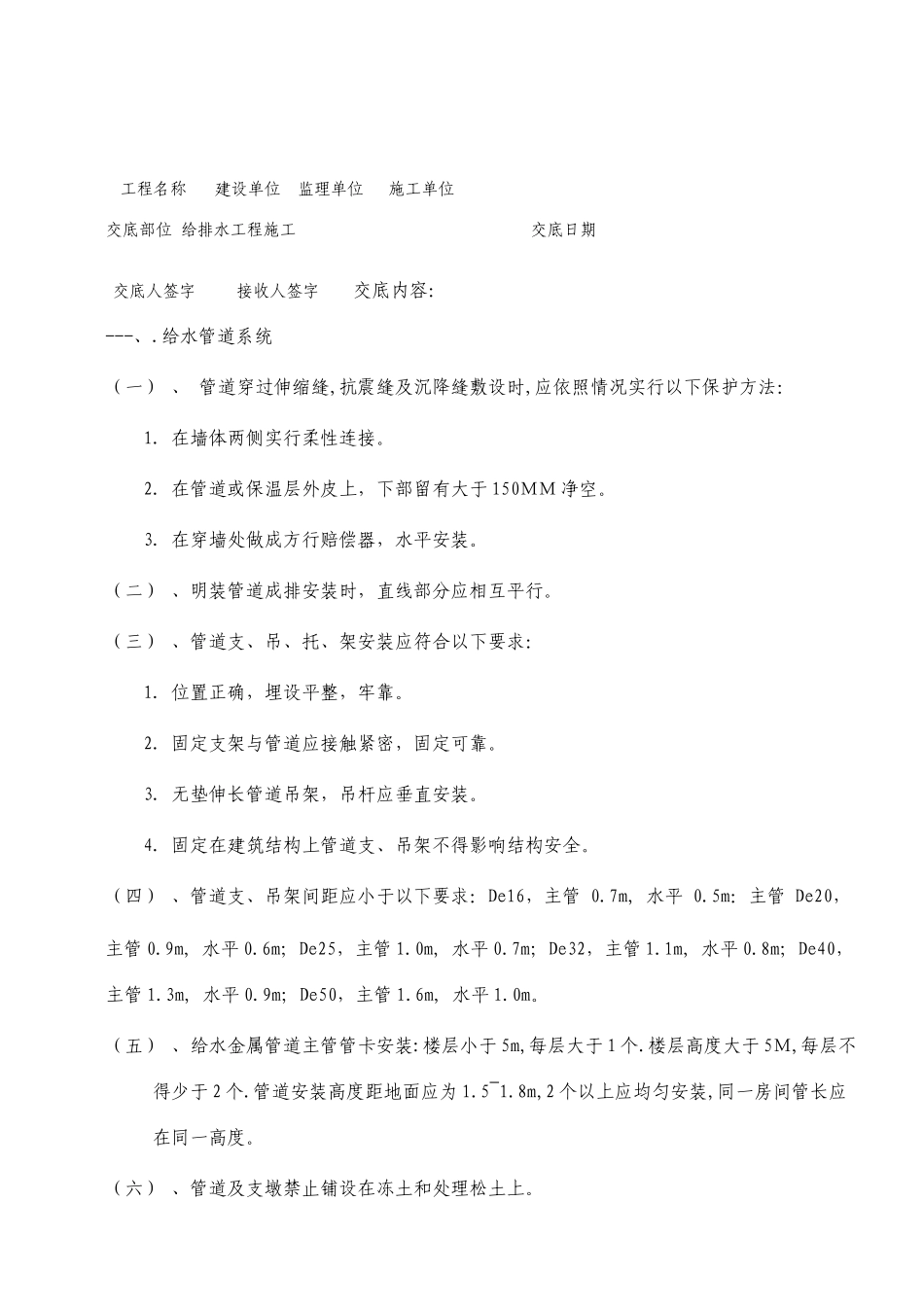

工程名称 建设单位 监理单位 施工单位 交底部位 给排水工程施工 交底日期 交底人签字 接收人签字 交底内容： ---、.给水管道系统 （一） 、 管道穿过伸缩缝,抗震缝及沉降缝敷设时,应依照情况实行以下保护方法： 1. 在墙体两侧实行柔性连接。 2. 在管道或保温层外皮上，下部留有大于 150ΜΜ 净空。 3. 在穿墙处做成方行赔偿器，水平安装。 （二） 、明装管道成排安装时，直线部分应相互平行。 （三） 、管道支、吊、托、架安装应符合以下要求： 1. 位置正确，埋设平整，牢靠。 2. 固定支架与管道应接触紧密，固定可靠。 3. 无垫伸长管道吊架，吊杆应垂直安装。 4. 固定在建筑结构上管道支、吊架不得影响结构安全。 （四） 、管道支、吊架间距应小于以下要求：De16，主管 0.7m, 水平 0.5m：主管 De20，主管 0.9m, 水平 0.6m；De25，主管 1.0m, 水平 0.7m；De32，主管 1.1m, 水平 0.8m；De40，主管 1.3m, 水平 0.9m；De50，主管 1.6m, 水平 1.0m。 （五） 、给水金属管道主管管卡安装:楼层小于 5m,每层大于 1 个.楼层高度大于 5Μ,每层不得少于 2 个.管道安装高度距地面应为 1.5~1.8m,2 个以上应均匀安装,同一房间管长应在同一高度。 （六） 、管道及支墩禁止铺设在冻土和处理松土上。 （七） 、管道穿墙线楼板应设金属和塑料套管，楼板内套管顶部应高处装饰面 20Μ，安装在卫生间及厨房内应高处装饰面 50m，底部于楼板底平。管道于套管之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑，管道接口不得设在套管内。 （八） 、给水主管和装有 3 个及以上配水点支管始端、均应安装可拆卸连接件。 （九） 、给水引入管与排水引入管水平净距小于 1m，室内给水与排水管道平行敷设时其水平净距不得小于 0.5m，交叉敷设时给水管应在上面,垂直净距不得小于 0.15Μ，若必须按在下面给水管应加套管其长度不得小于排水管径 3 倍。 （十） 、给水水平管道应有 2％~5％坡度,坡向泄水装置。 （十一） 、 给水管道及阀门安装允许误差，水平管道纵横弯曲：每 m+1.5mm ，全长 25m 以上≯25mm ，主管垂直度：每米≯2mm ，5m 以上≯8mm 。 参加单位 及 人 员 本表一式四份：建设、监理、施工、存档各一份 四川省建设厅制 本表一式四份：建设、监理、施工、存档各一份 四川省建设厅制 工程名称 建设单位 监理单位 施工单位 交底部位 给排水工程施工 交...
