给排水技术交底记录大全

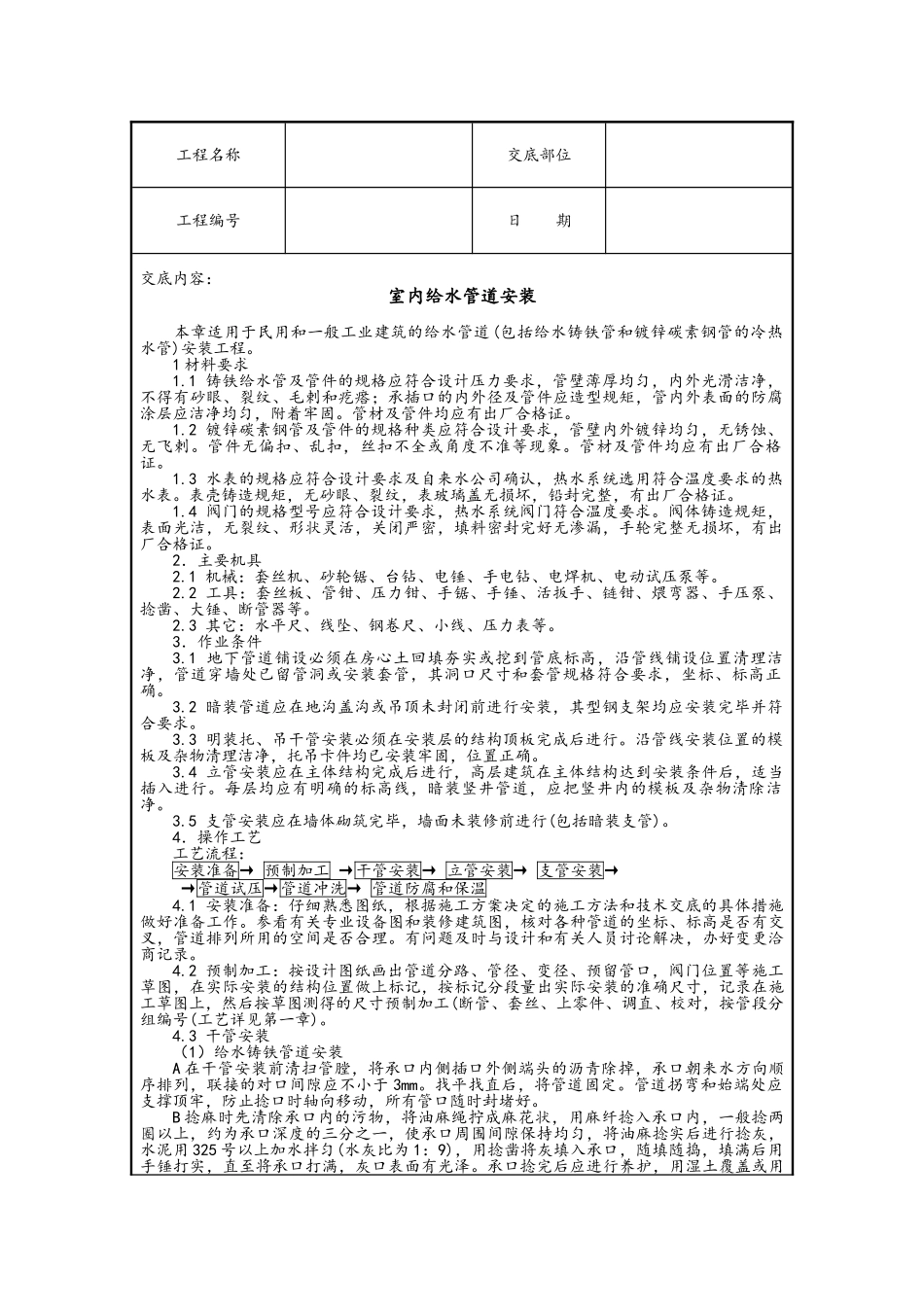

工程名称交底部位工程编号日 期交底内容：室内给水管道安装本章适用于民用和一般工业建筑的给水管道(包括给水铸铁管和镀锌碳素钢管的冷热水管)安装工程。1 材料要求1.1 铸铁给水管及管件的规格应符合设计压力要求，管壁薄厚均匀，内外光滑洁净，不得有砂眼、裂纹、毛剌和疙瘩；承插口的内外径及管件应造型规矩，管内外表面的防腐涂层应洁净均匀，附着牢固。管材及管件均应有出厂合格证。1.2 镀锌碳素钢管及管件的规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、无飞剌。管件无偏扣、乱扣，丝扣不全或角度不准等现象。管材及管件均应有出厂合格证。1.3 水表的规格应符合设计要求及自来水公司确认，热水系统选用符合温度要求的热水表。表壳铸造规矩，无砂眼、裂纹，表玻璃盖无损坏，铅封完整，有出厂合格证。1.4 阀门的规格型号应符合设计要求，热水系统阀门符合温度要求。阀体铸造规矩，表面光洁，无裂纹、形状灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。2．主要机具2.1 机械：套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、电动试压泵等。2.2 工具：套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器等。2.3 其它：水平尺、线坠、钢卷尺、小线、压力表等。3．作业条件3.1 地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理洁净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。3.2 暗装管道应在地沟盖沟或吊顶未封闭前进行安装，其型钢支架均应安装完毕并符合要求。3.3 明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理洁净，托吊卡件均已安装牢固，位置正确。3.4 立管安装应在主体结构完成后进行，高层建筑在主体结构达到安装条件后，适当插入进行。每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除洁净。3.5 支管安装应在墙体砌筑完毕，墙面未装修前进行(包括暗装支管)。4．操作工艺工艺流程：安装准备→ 预制加工 →干管安装→ 立管安装→ 支管安装→ →管道试压→管道冲洗→ 管道防腐和保温4.1 安装准备：仔细熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用的空间是否合理。有问题及时与设计和有关人员讨论解决，办好变更洽商...
