给排水施工方案

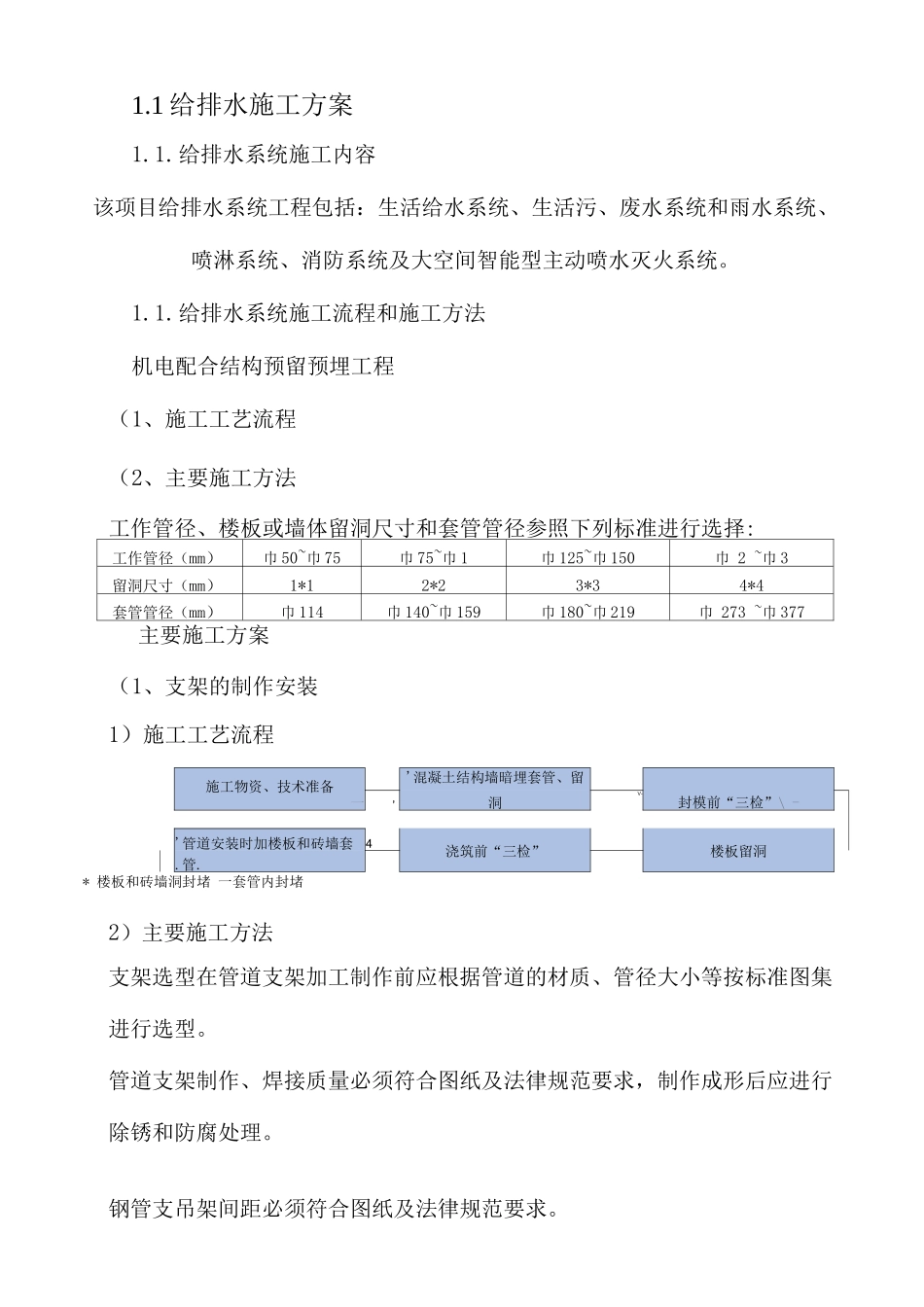

1.1 给排水施工方案1.1.给排水系统施工内容该项目给排水系统工程包括：生活给水系统、生活污、废水系统和雨水系统、喷淋系统、消防系统及大空间智能型主动喷水灭火系统。1.1.给排水系统施工流程和施工方法机电配合结构预留预埋工程（1、施工工艺流程（2、主要施工方法工作管径、楼板或墙体留洞尺寸和套管管径参照下列标准进行选择:工作管径（mm）巾 50~巾 75巾 75~巾 1巾 125~巾 150巾 2 ~巾 3留洞尺寸（mm）1*12*23*34*4套管管径（mm）巾 114巾 140~巾 159巾 180~巾 219巾 273 ~巾 377主要施工方案（1、支架的制作安装1）施工工艺流程施工物资、技术准备一'混凝土结构墙暗埋套管、留封模前“三检”\ -,洞V-'管道安装时加楼板和砖墙套4浇筑前“三检”楼板留洞.管.* 楼板和砖墙洞封堵 一套管内封堵2）主要施工方法支架选型在管道支架加工制作前应根据管道的材质、管径大小等按标准图集进行选型。管道支架制作、焊接质量必须符合图纸及法律规范要求，制作成形后应进行除锈和防腐处理。钢管支吊架间距必须符合图纸及法律规范要求。管道穿越屋面时，制作刚性防水套管，穿越前端应设固定支架，目的是防止因管道变形造成穿越管道与套管间松动而产生渗漏。临近阀门和其他大部件处须安装支架，以防止过大的应力，临近泵接头处也须安装支架并垫橡胶垫圈以免设备承受管道重力。对于机房内压力管道及其他可把震动传给建筑物的压力管道，必须安装弹簧支、吊架以达到减震的目的。垂直安装的干管，其下端应设置承重固定支架，上部末端设置防晃支架固定。管道的干管三通与管道弯头处应加设支架固定，管道支吊架应固定牢固。（2、管道的连接1）薄壁不锈钢管双卡压连接入.施工工艺流程本工程室内给水干管、立管和支管采纳薄壁不锈钢管，采纳双卡压连接。B.主要施工方法在断管之前需做现场测量，跟施工图纸做比对，如建筑尺寸无误，才可按图下料。断管主要施工机具：管道切割器（机）超强不锈钢管切割器（适用管径 10 ~ 40mm）AXXAIR 不锈钢管切割机（多种规格，本工程选用 63〜170mm 和 140〜325 两种规格）环压主要施工机具:环压工具不锈钢管液压环压钳（适用 10〜80mm 规格）薄壁不锈钢环压管件端部分有环状凹槽，且槽内装有橡胶密封圈，安装时用环压钳使凹槽凸部缩径，使薄壁不锈钢管道、管件承插部位卡成六角形。薄壁不锈钢管道环压连接安装步骤:安装说明使用切管设备切断管子，为避开刺伤密封圈，使用专用锉刀将毛刺完全除净，...
