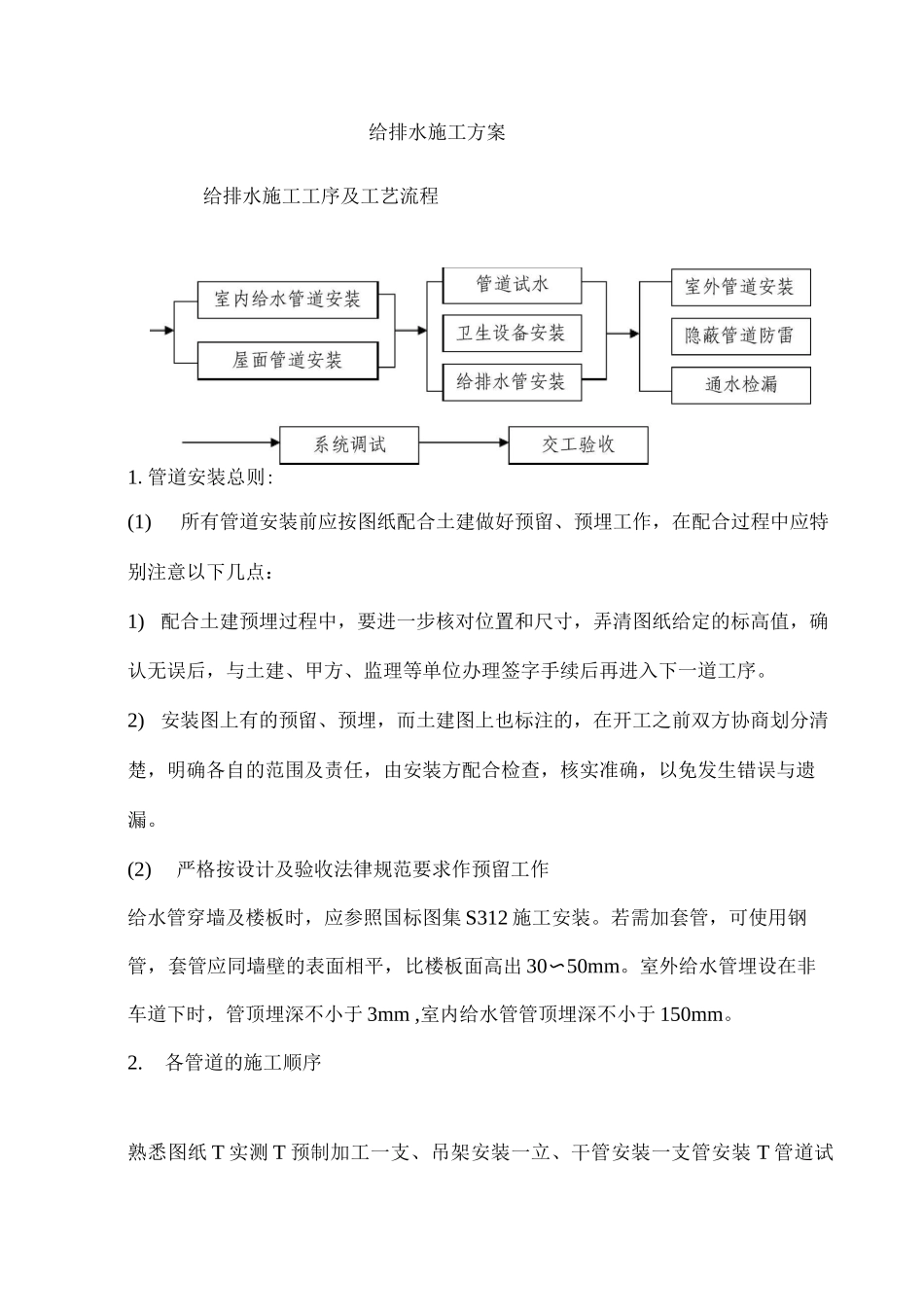

给排水施工方案给排水施工工序及工艺流程1.管道安装总则:(1)所有管道安装前应按图纸配合土建做好预留、预埋工作，在配合过程中应特别注意以下几点：1)配合土建预埋过程中，要进一步核对位置和尺寸，弄清图纸给定的标高值，确认无误后，与土建、甲方、监理等单位办理签字手续后再进入下一道工序。2)安装图上有的预留、预埋，而土建图上也标注的，在开工之前双方协商划分清楚，明确各自的范围及责任，由安装方配合检查，核实准确，以免发生错误与遗漏。(2)严格按设计及验收法律规范要求作预留工作给水管穿墙及楼板时，应参照国标图集 S312 施工安装。若需加套管，可使用钢管，套管应同墙壁的表面相平，比楼板面高出 30〜50mm。室外给水管埋设在非车道下时，管顶埋深不小于 3mm ,室内给水管管顶埋深不小于 150mm。2.各管道的施工顺序熟悉图纸 T 实测 T 预制加工一支、吊架安装一立、干管安装一支管安装 T 管道试压 T 管道冲洗 T 管道防腐（-消火栓安装-系统试压一系统调试）3.热镀锌钢管安装：本工程室内消防给水管道、工艺设备循环冷却水管道、气体动力管道采纳热镀锌钢管，螺纹或法兰连接。（1）管子切割：1）热镀锌钢管采纳手工锯或砂轮切割机切割，切割时应保证尺寸正确和表面平整。2）管子切质量应符合下列规定：Q 切表面应平整，无裂纹、重皮、毛刺、凹凸、缩、熔渣、氧化物等；@切端面倾斜偏差 不应大于管子外径的 1%，且不得超过 3mm。（2）管道安装：1）明装管道成排安装时，直线部分应相互平行。曲线部分：当管道水平或垂直并行上时，应与直线部分保持等距；管道水平上下并行上时，弯管部分的曲率半径应一致。2）当采纳法兰连接时，法兰接平行度允许偏差应为法兰外径的 1.5%,且不应大于 2mm,螺孔中心允许偏差应为孔径的 5%;螺栓规格应相同，安装方向应一致，螺栓应对称紧固，紧固好的螺栓应露出螺母之外；与法兰接两侧相邻的第一至第二个刚性接或焊接接，待法兰螺栓紧固后方可施工；法兰接埋入土中时，应涂刷两道环氧煤沥青防腐漆。3）管道安装时，应检查法兰密封面及密封垫片，不得有影响密封性能的划痕、斑点等缺陷。4）管子对时应在距接中心 2mm 处测量平直度，当管子公称直径小于 1mm时，允许偏差为 1mm；当管子公称直径大于或等于 1mm 时，允许偏差为2mm；但全长允许偏差均为 10mm。5）管道连接时，不得用强力对、加偏垫或加多层垫等方法来消除借端面的空隙、偏斜、错或不同心等缺陷。6）穿墙及楼板的管...
