给排水施工方案5

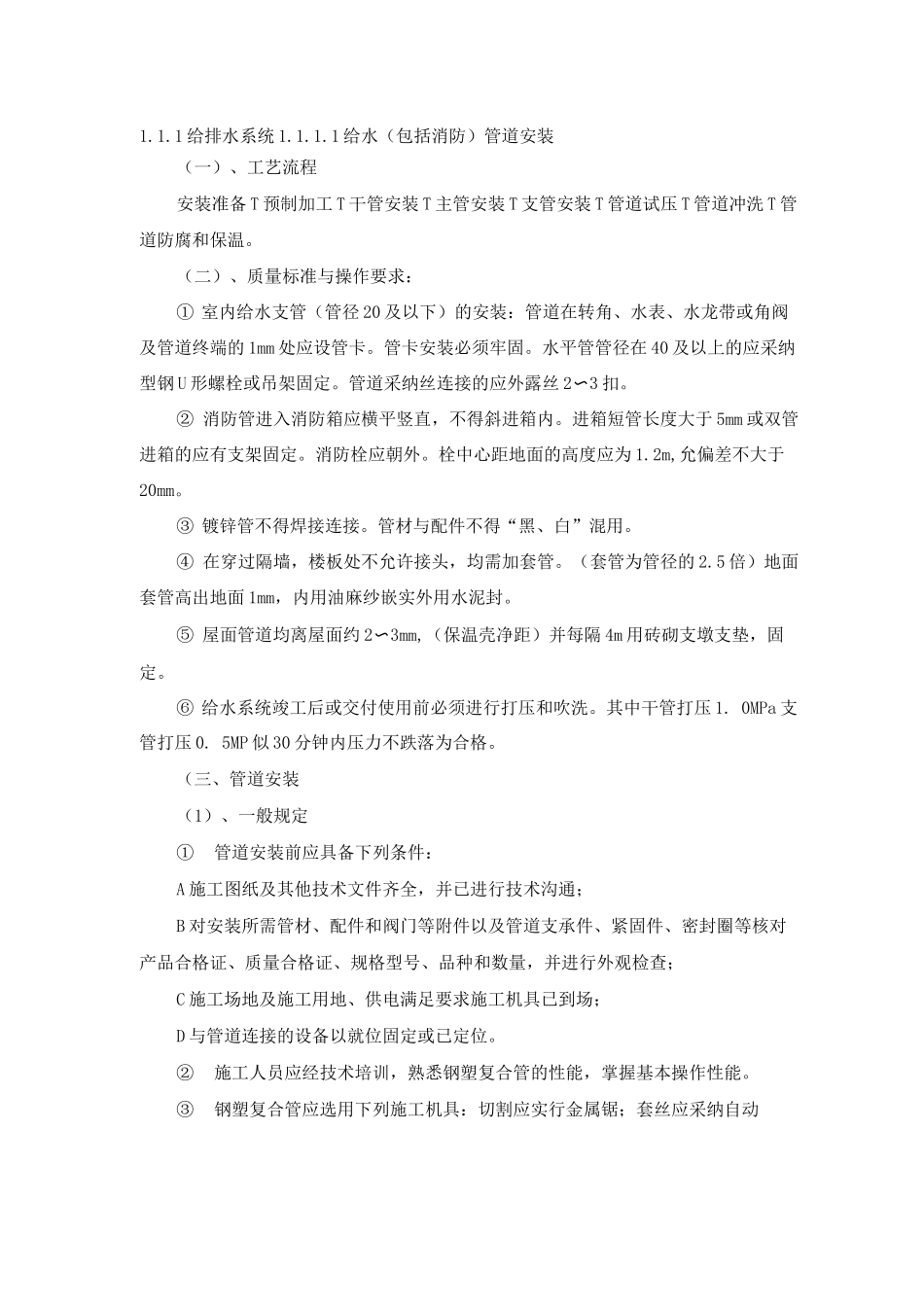

1.1.1 给排水系统 1.1.1.1 给水（包括消防）管道安装（一）、工艺流程安装准备 T 预制加工 T 干管安装 T 主管安装 T 支管安装 T 管道试压 T 管道冲洗 T 管道防腐和保温。（二）、质量标准与操作要求：① 室内给水支管（管径 20 及以下）的安装：管道在转角、水表、水龙带或角阀及管道终端的 1mm 处应设管卡。管卡安装必须牢固。水平管管径在 40 及以上的应采纳型钢 U 形螺栓或吊架固定。管道采纳丝连接的应外露丝 2〜3 扣。② 消防管进入消防箱应横平竖直，不得斜进箱内。进箱短管长度大于 5mm 或双管进箱的应有支架固定。消防栓应朝外。栓中心距地面的高度应为 1.2m,允偏差不大于20mm。③ 镀锌管不得焊接连接。管材与配件不得“黑、白”混用。④ 在穿过隔墙，楼板处不允许接头，均需加套管。（套管为管径的 2.5 倍）地面套管高出地面 1mm，内用油麻纱嵌实外用水泥封。⑤ 屋面管道均离屋面约 2〜3mm,（保温壳净距）并每隔 4m 用砖砌支墩支垫，固定。⑥ 给水系统竣工后或交付使用前必须进行打压和吹洗。其中干管打压 1. 0MPa 支管打压 0. 5MP 似 30 分钟内压力不跌落为合格。（三、管道安装（1）、一般规定①管道安装前应具备下列条件：A 施工图纸及其他技术文件齐全，并已进行技术沟通；B 对安装所需管材、配件和阀门等附件以及管道支承件、紧固件、密封圈等核对产品合格证、质量合格证、规格型号、品种和数量，并进行外观检查；C 施工场地及施工用地、供电满足要求施工机具已到场；D 与管道连接的设备以就位固定或已定位。②施工人员应经技术培训，熟悉钢塑复合管的性能，掌握基本操作性能。③钢塑复合管应选用下列施工机具：切割应实行金属锯；套丝应采纳自动15⑷ 涂塑管应采纳削刀削成轻内倒角。⑸ 管端、管螺纹清理加工后，应进行防腐、密封处理，宜采纳防锈密封胶和聚四氟乙烯生料带缠绕螺纹，同时用色笔在管道上标记拧入深度。⑹ 管子与配件连接前，应检查衬塑可锻铸铁管道件内橡胶密封圈或厌氧密封胶。然后将配件用于捻上管端丝扣，在确认管件接已插入衬（涂）塑钢管后，用管子钳按下表进行管子与配件的连接。不得逆向旋转。标准旋入牙数及标准紧固扭矩公称直径旋入扭矩管子钳规格（mm ）（mm）长度（mm）牙数N mx 施加的力（KN ）15116.0~6.540350 x 0.1520136.5〜7.060350 x 0.2525156.0~6.51450 x 0.3032177.0~7.5120450 x 0.3540187.0~7.51506 x 0.3050209.0~9...
