给排水消防安装细则

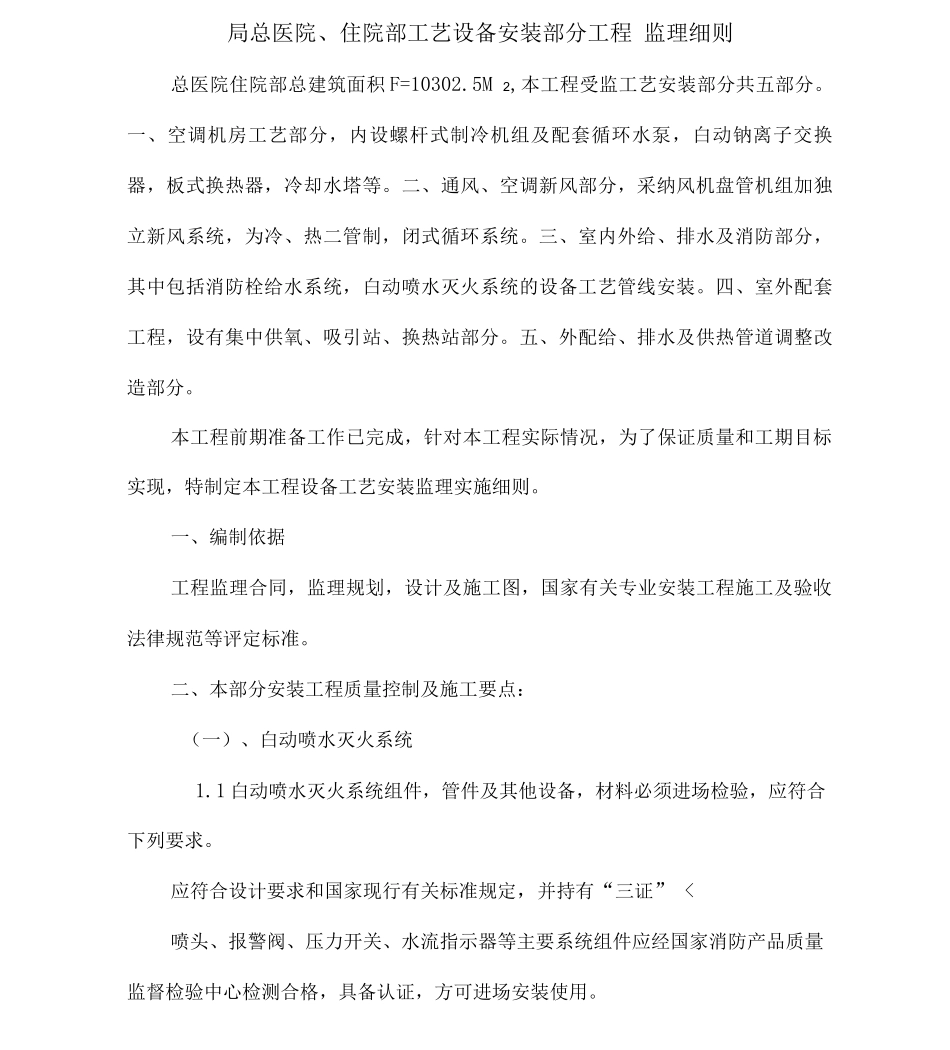

局总医院、住院部工艺设备安装部分工程 监理细则总医院住院部总建筑面积 F=10302.5M 2,本工程受监工艺安装部分共五部分。一、空调机房工艺部分，内设螺杆式制冷机组及配套循环水泵，白动钠离子交换器，板式换热器，冷却水塔等。二、通风、空调新风部分，采纳风机盘管机组加独立新风系统，为冷、热二管制，闭式循环系统。三、室内外给、排水及消防部分，其中包括消防栓给水系统，白动喷水灭火系统的设备工艺管线安装。四、室外配套工程，设有集中供氧、吸引站、换热站部分。五、外配给、排水及供热管道调整改造部分。本工程前期准备工作已完成，针对本工程实际情况，为了保证质量和工期目标实现，特制定本工程设备工艺安装监理实施细则。一、编制依据工程监理合同，监理规划，设计及施工图，国家有关专业安装工程施工及验收法律规范等评定标准。二、本部分安装工程质量控制及施工要点：（一）、白动喷水灭火系统1.1 白动喷水灭火系统组件，管件及其他设备，材料必须进场检验，应符合下列要求。应符合设计要求和国家现行有关标准规定，并持有“三证” <喷头、报警阀、压力开关、水流指示器等主要系统组件应经国家消防产品质量监督检验中心检测合格，具备认证，方可进场安装使用。喷头应进行密封性能试验，每批抽查 1%,不得少于 5 只，试验压力应为3.0MPA，时间不得少于 3min,当 2 只以上不合格时，不得使用该批喷头，若一只合格时应抽查 2%,不得少于 10 只，重新密封试验，仍不合格时不得使用该批喷头。报警阀应逐个进行渗漏试验，试验压力应为额定工作压力的 2 倍，时间为5min，无渗漏。1.2 管网及系统组件安装管材、管件、阀门及附件应符合设计要求及施工验收法律规范。管网安装：当管子公称直径小于或等于 1MM 时应采纳 螺纹连接，大于 1MM 时应采纳焊接或法兰连接，连接后均不得少 于管道水流截面积。管道安装位置应符合设计要求（当设计无要求时应符合下列规定）。管道中心线与梁、柱、楼板最少距离。公称直径（MM ） 25、32、50 7040、距 离（MM ） 40、40、50、60 7080 1125 150 280 1125 150 2管道支架或吊架之间距离。公称直径（MM ） 25、32、50 704040、2、 250、 380 1125 150距离（MM ） 3.5 4.0、 4.5、 5.0、 6.0、8.0、8.5、7.0、8.5、9.5、11.0、12.0管道支架，吊架安装位置不应防碍喷头的喷水效果，管道、支、吊架与喷头之间的距离不宜小于 3MM ，与末端喷头之间距离不宜大于7...
