综合布线系统实施方案

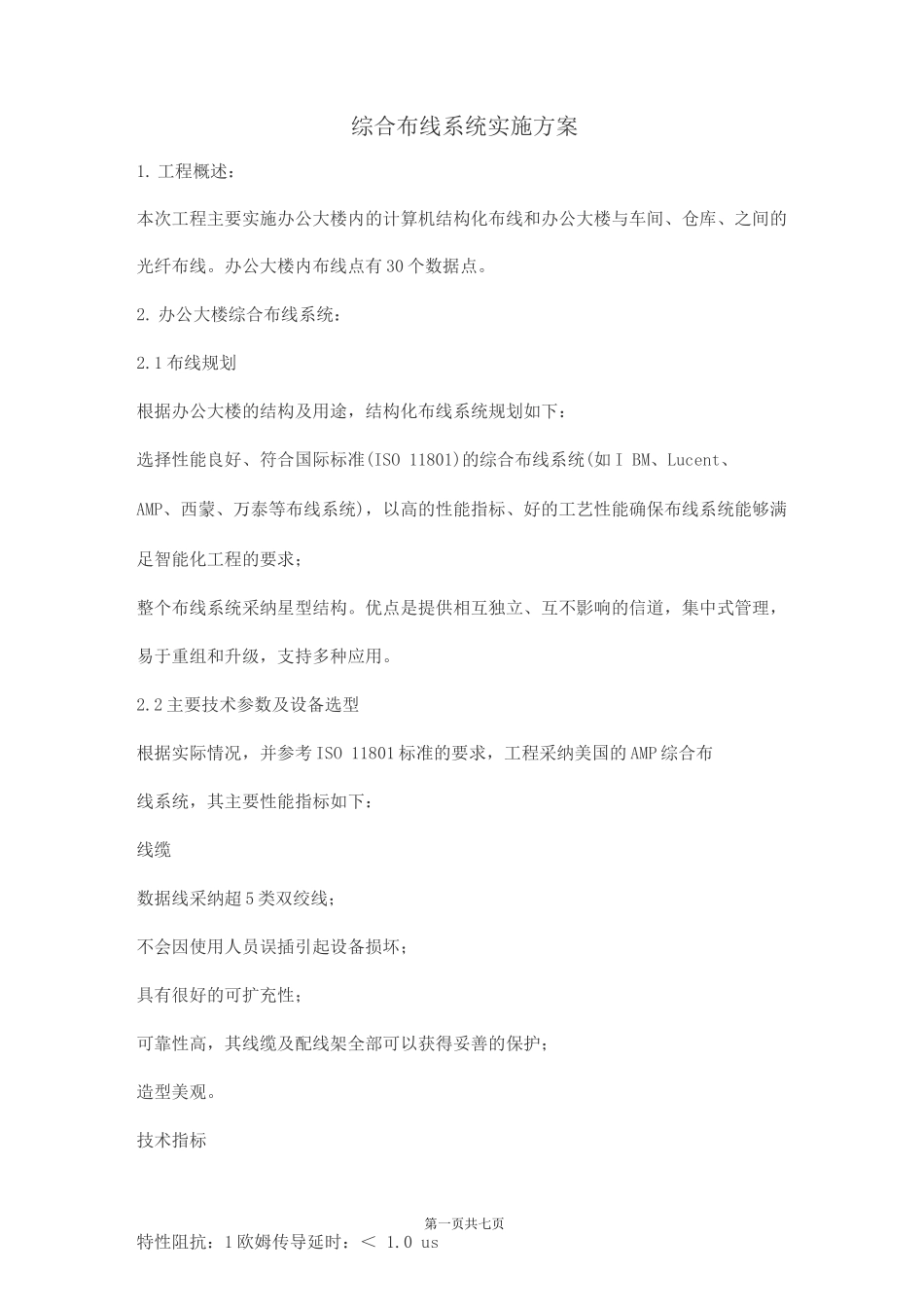

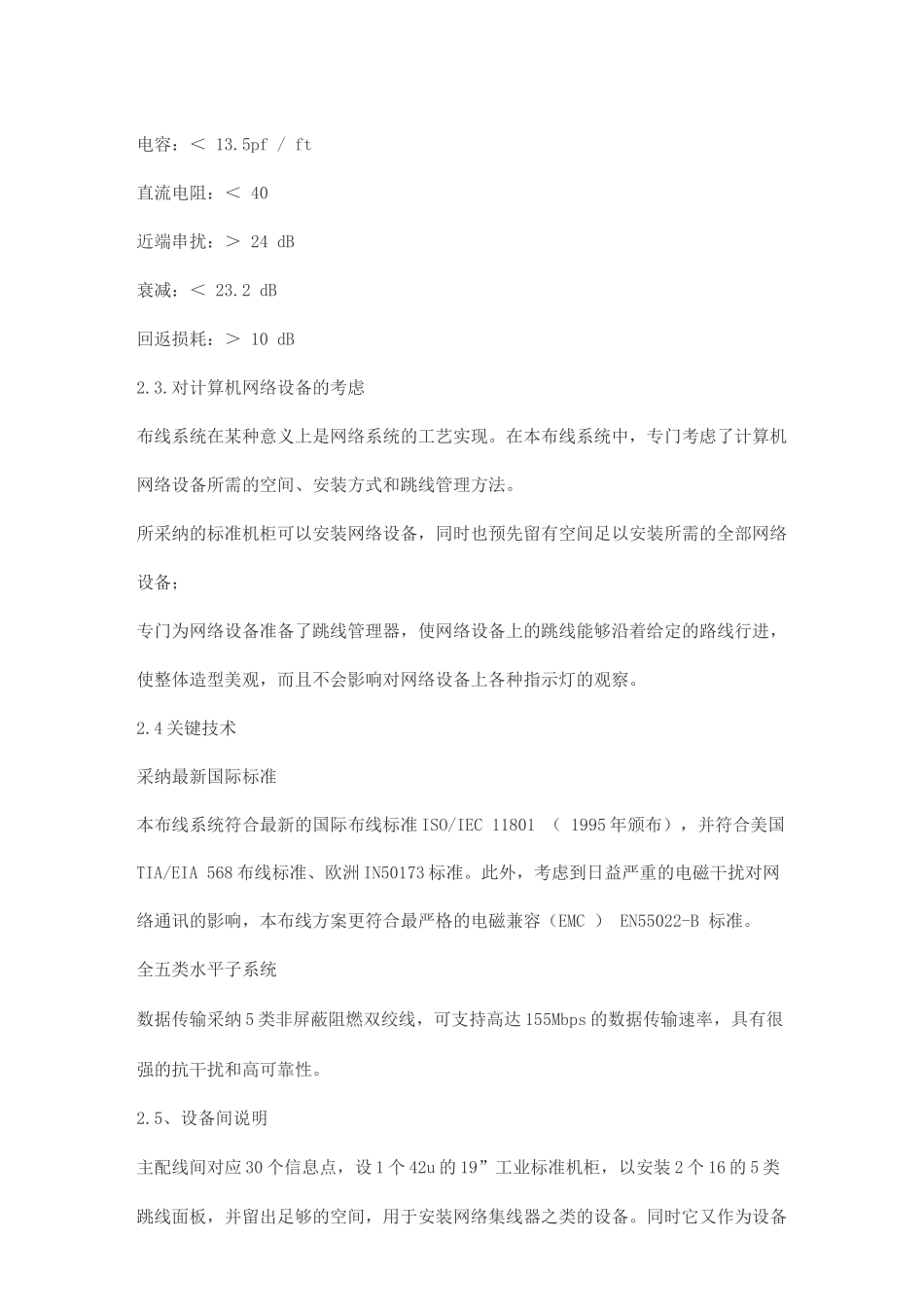

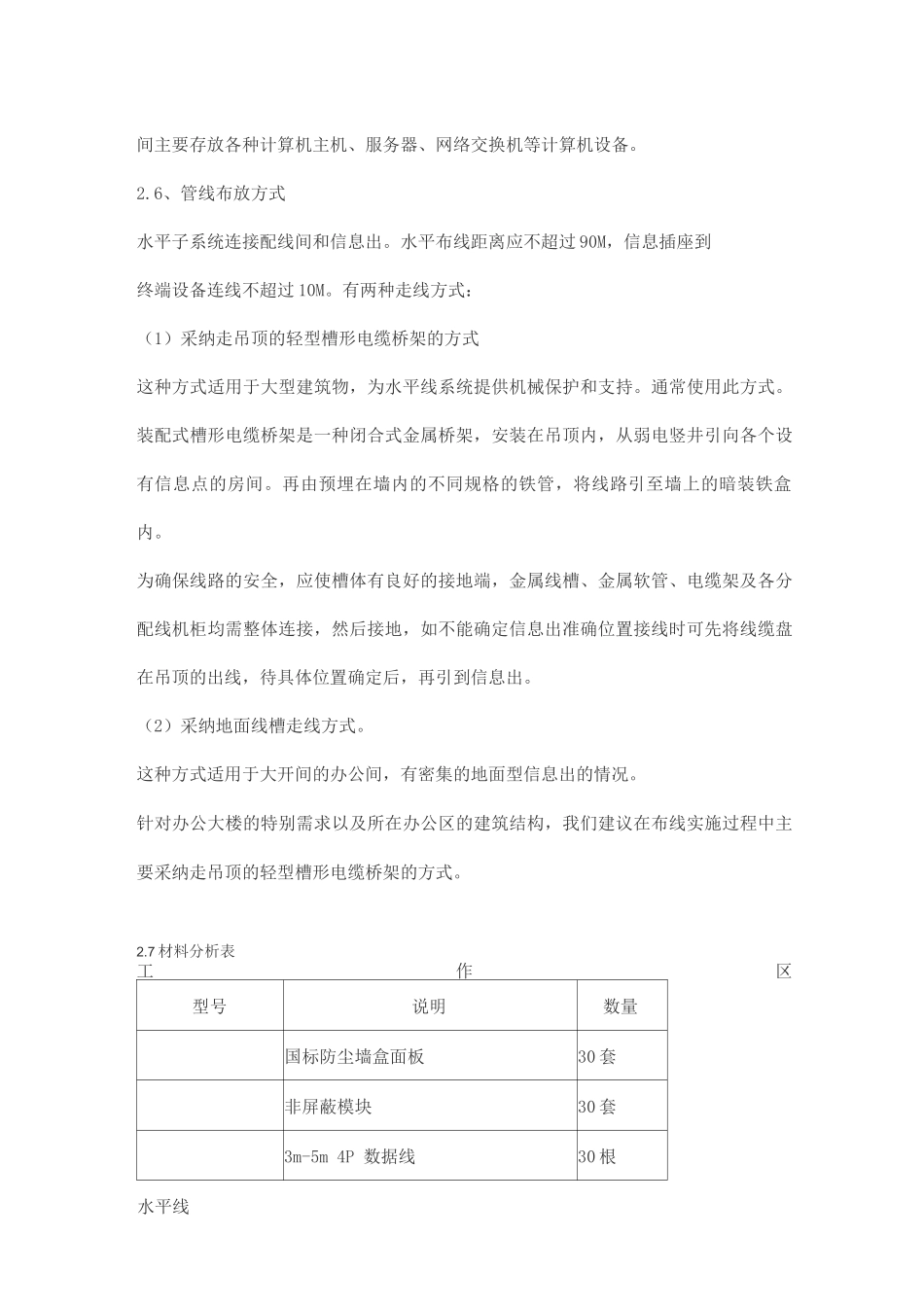

综合布线系统实施方案1. 工程概述：本次工程主要实施办公大楼内的计算机结构化布线和办公大楼与车间、仓库、之间的光纤布线。办公大楼内布线点有 30 个数据点。2. 办公大楼综合布线系统：2.1 布线规划根据办公大楼的结构及用途，结构化布线系统规划如下：选择性能良好、符合国际标准(ISO 11801)的综合布线系统(如 I BM、Lucent、AMP、西蒙、万泰等布线系统)，以高的性能指标、好的工艺性能确保布线系统能够满足智能化工程的要求；整个布线系统采纳星型结构。优点是提供相互独立、互不影响的信道，集中式管理，易于重组和升级，支持多种应用。2.2 主要技术参数及设备选型根据实际情况，并参考 ISO 11801 标准的要求，工程采纳美国的 AMP 综合布线系统，其主要性能指标如下：线缆数据线采纳超 5 类双绞线；不会因使用人员误插引起设备损坏；具有很好的可扩充性；可靠性高，其线缆及配线架全部可以获得妥善的保护；造型美观。技术指标第一页共七页特性阻抗：1 欧姆传导延时：＜ 1.0 us电容：＜ 13.5pf / ft直流电阻：＜ 40近端串扰：＞ 24 dB衰减：＜ 23.2 dB回返损耗：＞ 10 dB2.3.对计算机网络设备的考虑布线系统在某种意义上是网络系统的工艺实现。在本布线系统中，专门考虑了计算机网络设备所需的空间、安装方式和跳线管理方法。所采纳的标准机柜可以安装网络设备，同时也预先留有空间足以安装所需的全部网络设备；专门为网络设备准备了跳线管理器，使网络设备上的跳线能够沿着给定的路线行进，使整体造型美观，而且不会影响对网络设备上各种指示灯的观察。2.4 关键技术采纳最新国际标准本布线系统符合最新的国际布线标准 ISO/IEC 11801 （ 1995 年颁布），并符合美国TIA/EIA 568 布线标准、欧洲 IN50173 标准。此外，考虑到日益严重的电磁干扰对网络通讯的影响，本布线方案更符合最严格的电磁兼容（EMC ） EN55022-B 标准。全五类水平子系统数据传输采纳 5 类非屏蔽阻燃双绞线，可支持高达 155Mbps 的数据传输速率，具有很强的抗干扰和高可靠性。2.5、设备间说明主配线间对应 30 个信息点，设 1 个 42u 的 19”工业标准机柜，以安装 2 个 16 的 5 类跳线面板，并留出足够的空间，用于安装网络集线器之类的设备。同时它又作为设备间主要存放各种计算机主机、服务器、网络交换机等计算机设备。2.6、管线布放方式水平子系统连接配线间和信息出。水平布线距离应不超过 90M，信息插座到...
