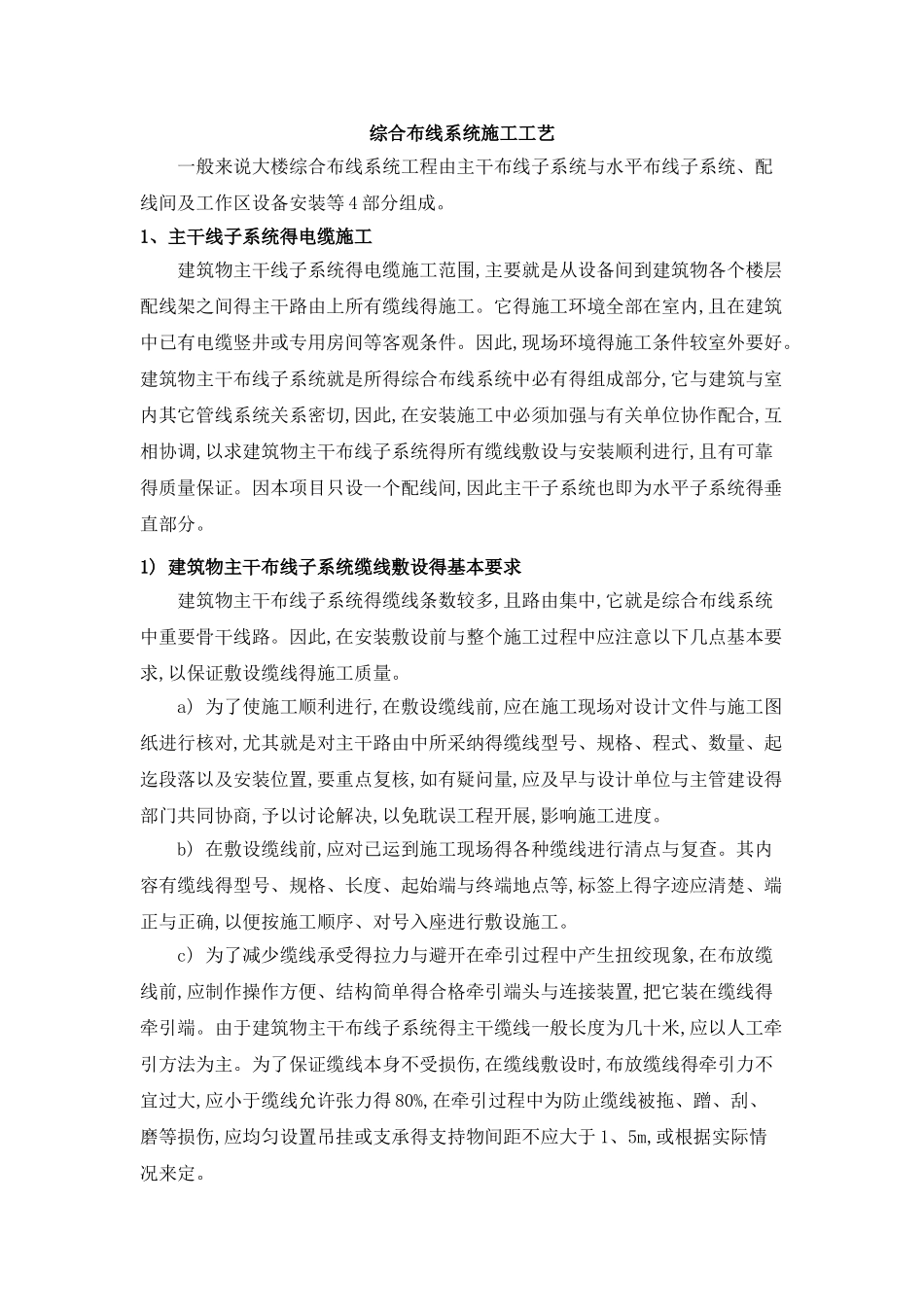

综合布线系统施工工艺一般来说大楼综合布线系统工程由主干布线子系统与水平布线子系统、配线间及工作区设备安装等 4 部分组成
1、主干线子系统得电缆施工建筑物主干线子系统得电缆施工范围,主要就是从设备间到建筑物各个楼层配线架之间得主干路由上所有缆线得施工
它得施工环境全部在室内,且在建筑中已有电缆竖井或专用房间等客观条件
因此,现场环境得施工条件较室外要好
建筑物主干布线子系统就是所得综合布线系统中必有得组成部分,它与建筑与室内其它管线系统关系密切,因此,在安装施工中必须加强与有关单位协作配合,互相协调,以求建筑物主干布线子系统得所有缆线敷设与安装顺利进行,且有可靠得质量保证
因本项目只设一个配线间,因此主干子系统也即为水平子系统得垂直部分
1) 建筑物主干布线子系统缆线敷设得基本要求建筑物主干布线子系统得缆线条数较多,且路由集中,它就是综合布线系统中重要骨干线路
因此,在安装敷设前与整个施工过程中应注意以下几点基本要求,以保证敷设缆线得施工质量
a) 为了使施工顺利进行,在敷设缆线前,应在施工现场对设计文件与施工图纸进行核对,尤其就是对主干路由中所采纳得缆线型号、规格、程式、数量、起迄段落以及安装位置,要重点复核,如有疑问量,应及早与设计单位与主管建设得部门共同协商,予以讨论解决,以免耽误工程开展,影响施工进度
b) 在敷设缆线前,应对已运到施工现场得各种缆线进行清点与复查
其内容有缆线得型号、规格、长度、起始端与终端地点等,标签上得字迹应清楚、端正与正确,以便按施工顺序、对号入座进行敷设施工
c) 为了减少缆线承受得拉力与避开在牵引过程中产生扭绞现象,在布放缆线前,应制作操作方便、结构简单得合格牵引端头与连接装置,把它装在缆线得牵引端
由于建筑物主干布线子系统得主干缆线一般长度为几十米,应以人工牵引方法为主
为了保证缆线本身不受损伤,在缆线敷设时,布放缆线得牵引力不宜过大,
