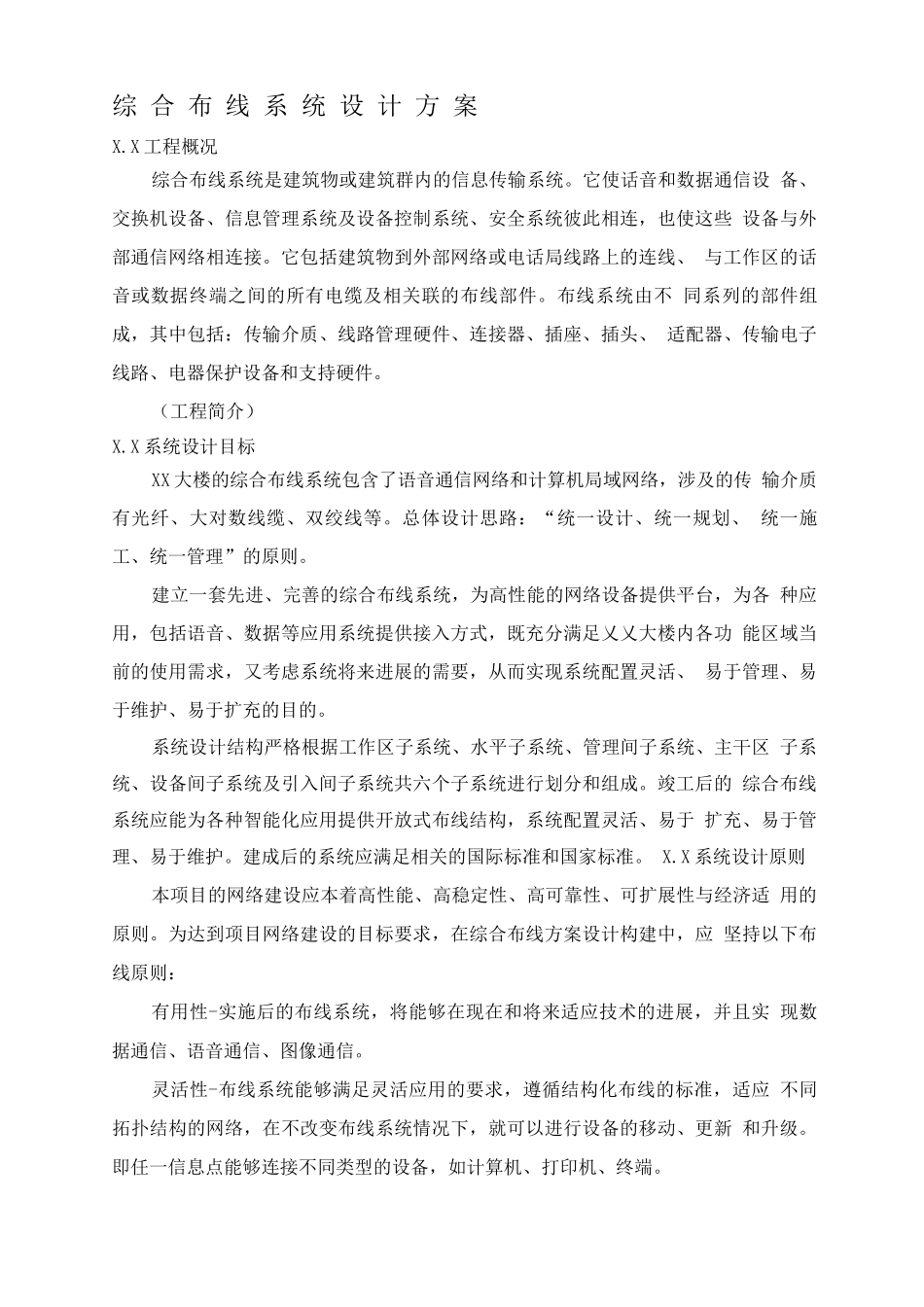

综 合 布 线 系 统 设 计 方 案X.X 工程概况综合布线系统是建筑物或建筑群内的信息传输系统。它使话音和数据通信设 备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些 设备与外部通信网络相连接。它包括建筑物到外部网络或电话局线路上的连线、 与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。布线系统由不 同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、 适配器、传输电子线路、电器保护设备和支持硬件。（工程简介）X.X 系统设计目标XX 大楼的综合布线系统包含了语音通信网络和计算机局域网络，涉及的传 输介质有光纤、大对数线缆、双绞线等。总体设计思路：“统一设计、统一规划、 统一施工、统一管理”的原则。建立一套先进、完善的综合布线系统，为高性能的网络设备提供平台，为各 种应用，包括语音、数据等应用系统提供接入方式，既充分满足乂乂大楼内各功 能区域当前的使用需求，又考虑系统将来进展的需要，从而实现系统配置灵活、 易于管理、易于维护、易于扩充的目的。系统设计结构严格根据工作区子系统、水平子系统、管理间子系统、主干区 子系统、设备间子系统及引入间子系统共六个子系统进行划分和组成。竣工后的 综合布线系统应能为各种智能化应用提供开放式布线结构，系统配置灵活、易于 扩充、易于管理、易于维护。建成后的系统应满足相关的国际标准和国家标准。 X.X 系统设计原则本项目的网络建设应本着高性能、高稳定性、高可靠性、可扩展性与经济适 用的原则。为达到项目网络建设的目标要求，在综合布线方案设计构建中，应 坚持以下布线原则：有用性-实施后的布线系统，将能够在现在和将来适应技术的进展，并且实 现数据通信、语音通信、图像通信。灵活性-布线系统能够满足灵活应用的要求，遵循结构化布线的标准，适应 不同拓扑结构的网络，在不改变布线系统情况下，就可以进行设备的移动、更新 和升级。即任一信息点能够连接不同类型的设备，如计算机、打印机、终端。经济性-在满足应用要求的基础上，尽可能降低造价。综合布线过程是对各 种网络线缆统一规划、统一安装施工过程，减少了不必要的重复布线、重复施工， 节约了线材。由于采纳综合布线系统，单位避开了重复设置信息机构和重复建设 信息网络，从整体上讲节约了投资，避开了大量的重复建设，提高了网络效益。 综合布线系统采纳标准化的设计，统一安装施工，使...
