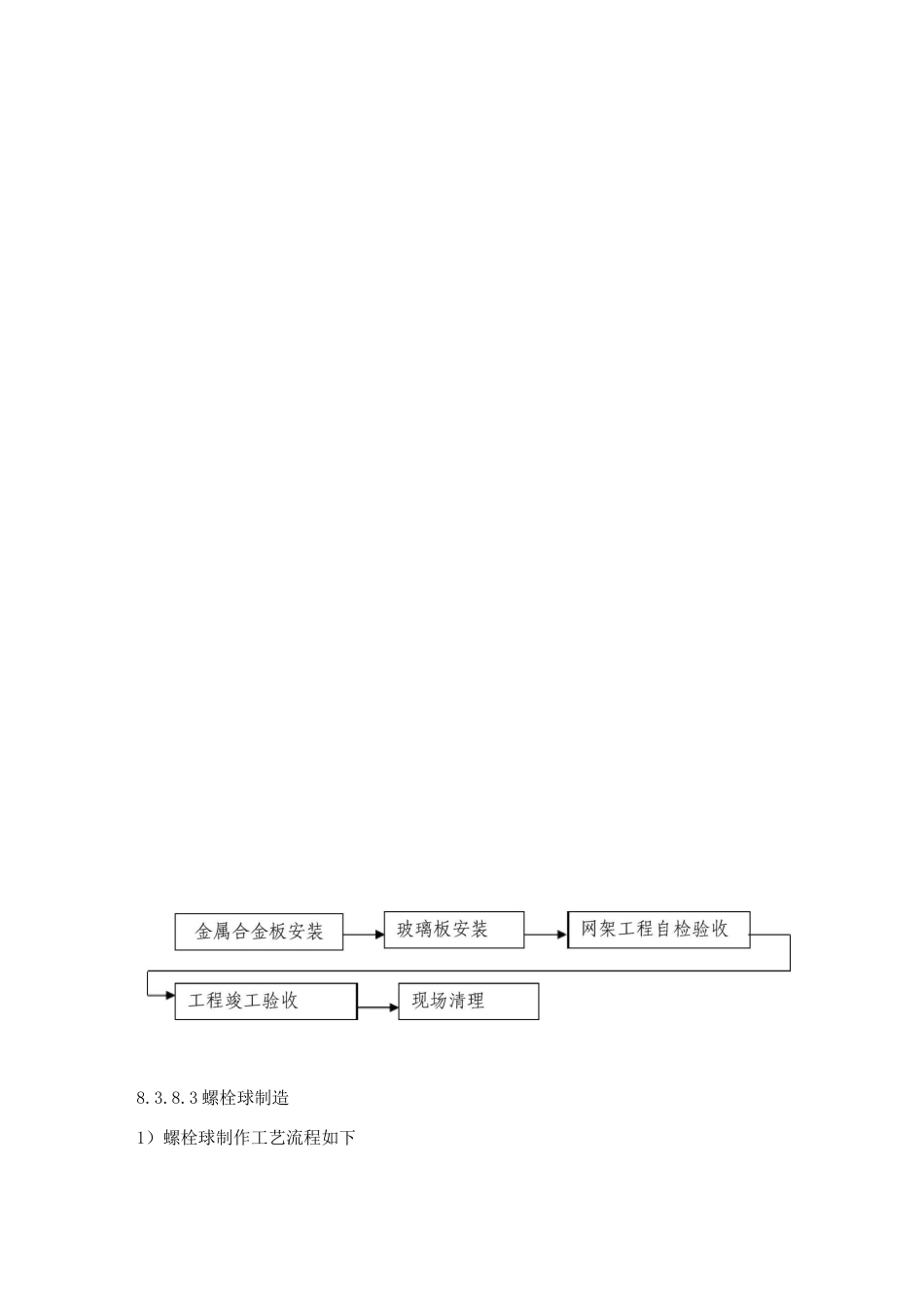

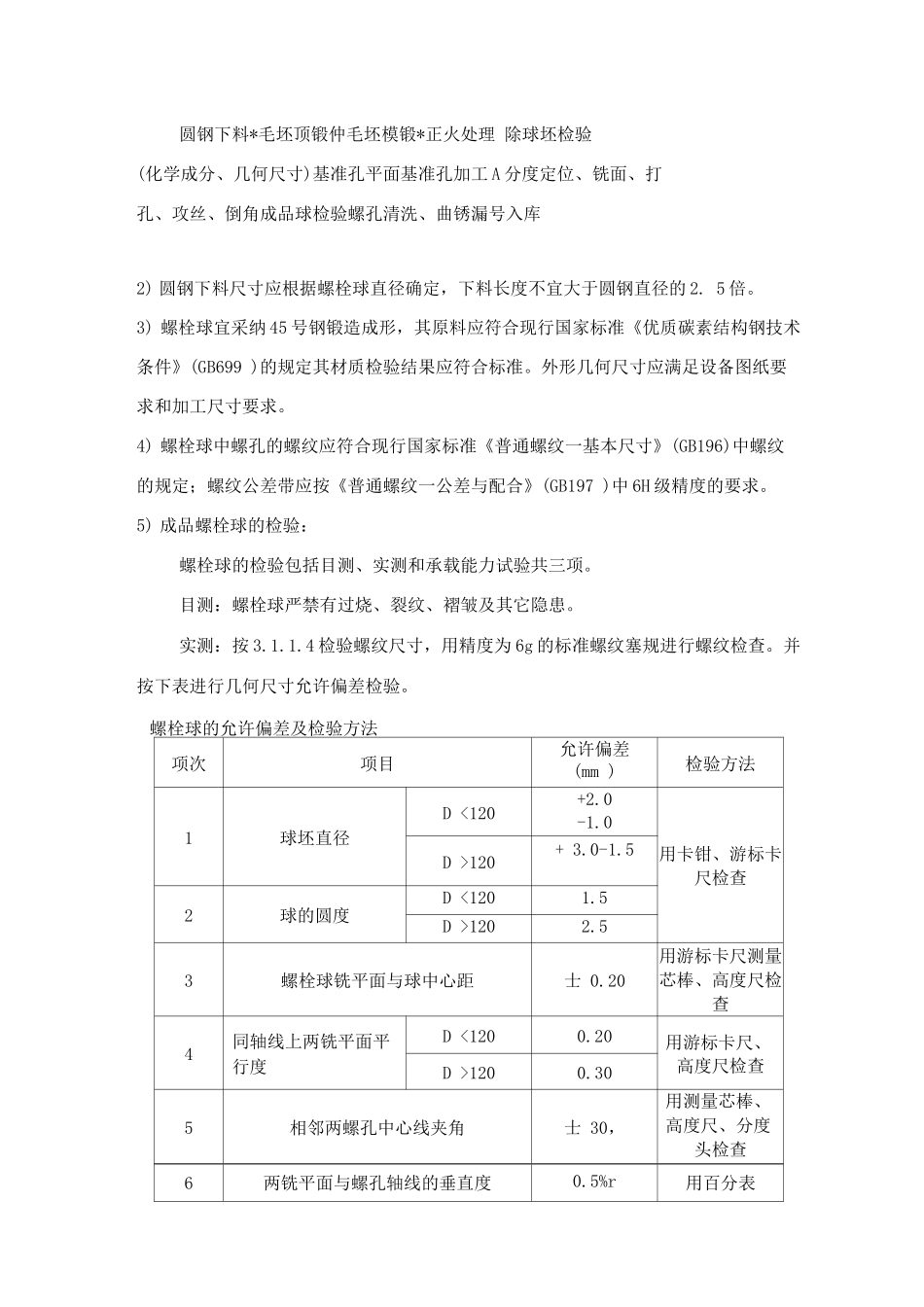

网架屋盖工程8.3.8.1 工程简述本工程的网架分布住院部上空小屋面、医院街上空。在设计图为初步设计，未给出详细的连接大样及一些细部做法。结合我局以往网架工程施工经验，简要阐述施工方法。等正式图纸出台我们将编制专项方案指导施工。8.3.8.2 网架制作网架制作前组织公司内技术部、工程部、质检部等有关人员，根据设计图纸仔细计算，转化为生产详图，要定方案，提出技术和质量保证措施，编制材料用量计划与施工设备计划，分工明确，责任到人。原材料和外购件进厂前由供应部向合格分供方定购，并取样进行理、化性能试验，出具试验报告，与原始材质证明文件吻合，保证满足设计与有关标准要求后，方可购进。对购进的材料运试样至有国家计量部门认可的有资质的检测单位对材料的理、化性能进行复检，并出具有效的检测报告。网架施工工序网络图如下：图纸会审材料、构件质量检验设计详图施工方案材料、构件统计材料、构件定购8.3.8.3 螺栓球制造1）螺栓球制作工艺流程如下圆钢下料*毛坯顶锻仲毛坯模锻*正火处理 除球坯检验(化学成分、几何尺寸)基准孔平面基准孔加工 A 分度定位、铣面、打孔、攻丝、倒角成品球检验螺孔清洗、曲锈漏号入库2) 圆钢下料尺寸应根据螺栓球直径确定，下料长度不宜大于圆钢直径的 2. 5 倍。3) 螺栓球宜采纳 45 号钢锻造成形，其原料应符合现行国家标准《优质碳素结构钢技术条件》(GB699 )的规定其材质检验结果应符合标准。外形几何尺寸应满足设备图纸要求和加工尺寸要求。4) 螺栓球中螺孔的螺纹应符合现行国家标准《普通螺纹一基本尺寸》(GB196)中螺纹的规定；螺纹公差带应按《普通螺纹一公差与配合》(GB197 )中 6H 级精度的要求。5) 成品螺栓球的检验：螺栓球的检验包括目测、实测和承载能力试验共三项。目测：螺栓球严禁有过烧、裂纹、褶皱及其它隐患。实测：按 3.1.1.4 检验螺纹尺寸，用精度为 6g 的标准螺纹塞规进行螺纹检查。并按下表进行几何尺寸允许偏差检验。螺栓球的允许偏差及检验方法项次项目允许偏差(mm )检验方法1球坯直径D <120+2.0-1.0用卡钳、游标卡尺检查D >120+ 3.0-1.52球的圆度D <1201.5D >1202.53螺栓球铣平面与球中心距士 0.20用游标卡尺测量芯棒、高度尺检查4同轴线上两铣平面平行度D <1200.20用游标卡尺、高度尺检查D >1200.305相邻两螺孔中心线夹角士 30，用测量芯棒、高度尺、分度头检查6两铣平面与螺孔轴线的垂直度0.5%r用百分表r 一为螺孔铣平面的半径承载能...
