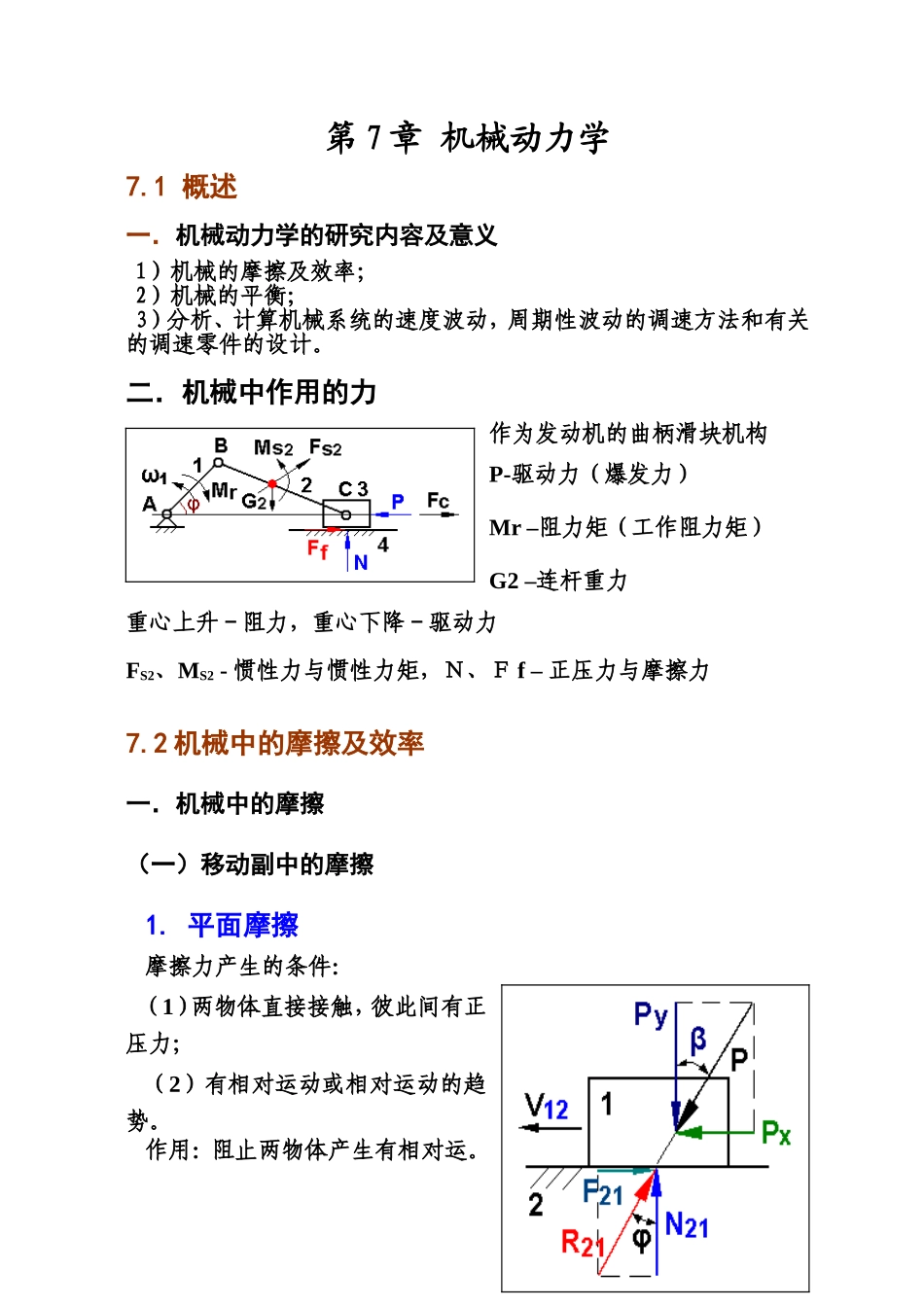

第7章机械动力学测试练习题_第1页
1/46

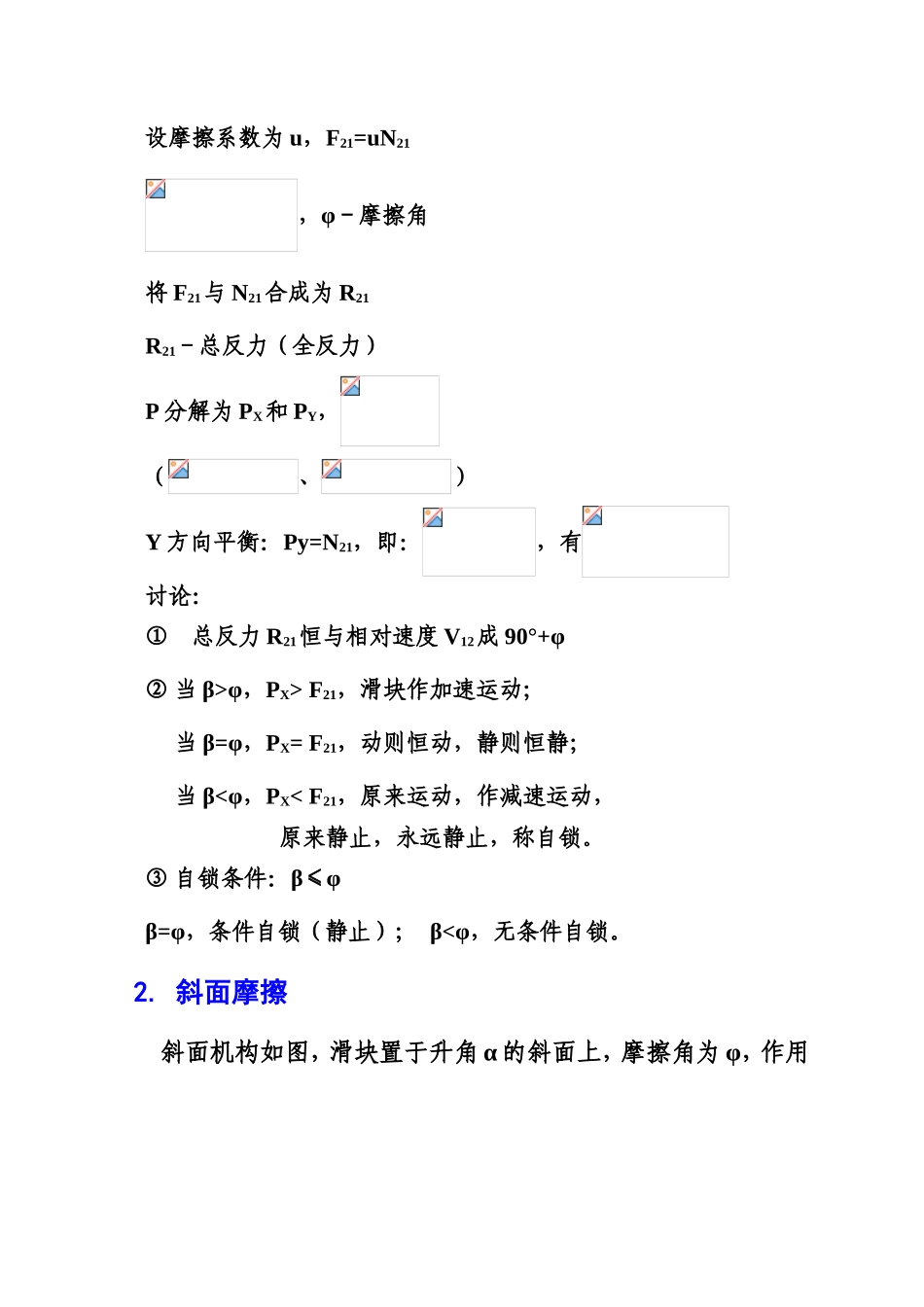

第7章机械动力学测试练习题_第2页
2/46

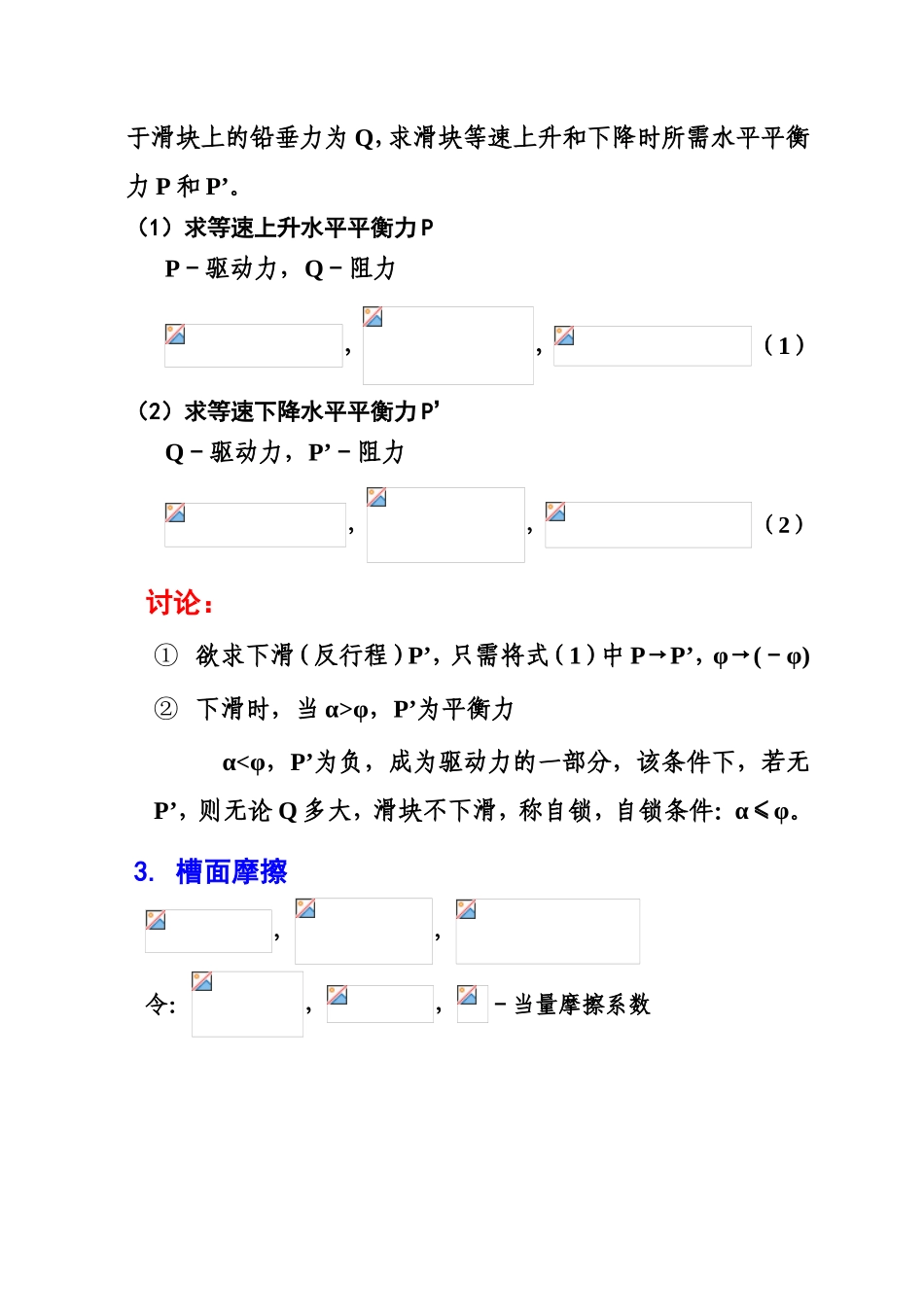

第7章机械动力学测试练习题_第3页
3/46
第7章机械动力学7.1概述一.机械动力学的研究内容及意义1)机械的摩擦及效率;2)机械的平衡;3)分析、计算机械系统的速度波动,周期性波动的调速方法和有关的调速零件的设计。二.机械中作用的力作为发动机的曲柄滑块机构P-驱动力(爆发力)Mr–阻力矩(工作阻力矩)G2–连杆重力重心上升-阻力,重心下降-驱动力FS2、MS2-惯性力与惯性力矩,N、Ff–正压力与摩擦力7.2机械中的摩擦及效率一.机械中的摩擦(一)移动副中的摩擦1.平面摩擦摩擦力产生的条件:(1)两物体直接接触,彼此间有正压力;(2)有相对运动或相对运动的趋势。作用:阻止两物体产生有相对运。设摩擦系数为u,F21=uN21,φ-摩擦角将F21与N21合成为R21R21-总反力(全反力)P分解为PX和PY,(、)Y方向平衡:Py=N21,即:,有讨论:①总反力R21恒与相对速度V12成90°+φ②当β>φ,PX>F21,滑块作加速运动;当β=φ,PX=F21,动则恒动,静则恒静;当β<φ,PXφ,P’为平衡力α<φ,P’为负,成为驱动力的一部分,该条件下,若无P’,则无论Q多大,滑块不下滑,称自锁,自锁条件:α≤φ。3.槽面摩擦,,令:,,-当量摩擦系数当量摩擦角讨论:①0<θ<90°u0>u,槽面摩擦>平面摩擦,故槽面摩擦用于要增大摩擦的场合,如三角带传动、三角螺纹联接。②槽面摩擦增大的原因是法向反力增大。③引入u0是为简化计算,槽面摩擦的计算与平面摩擦的计算完全相同,仅用u0代替u。(二)转动副中的摩擦转动副:径向轴颈-承受径向载荷轴向轴颈(止推轴颈)-承受轴向载荷1.径向轴颈的摩擦F21=uN21,F21⊥N21平衡时,ΣY=0,R21=Q,故设轴颈半径为r,摩擦力矩令:,-当量摩擦系数再令:,-摩擦园半径摩擦力矩:讨论:①总反力R21与载荷Q大小相等、方向相反。②总反力R21与摩擦园相切。③总反力R21对轴颈中心O’1之矩为摩擦力矩Mf21。④Mf21与ω12(轴颈相对轴承的角速度)方向相反。⑤将M1与Q合成为一个力Q’,Q’的移距为h=M1/Q当h>ρ,Q’在摩擦园外,M1>Mf21,加速运动;当h=ρ,Q’切于摩擦园,M1=Mf21,匀速或静止;当h<ρ,Q’割于摩擦园,M10,故功率之比表示机构效率2.效率以力或力矩的形式表达作匀速运动的机械,机械效率可用力之比或力矩之比表示P-驱动力,Q-工作阻力,Vp=r1ωP,VQ=r2ωQ机械效率:(*)理想机械,无摩擦阻力等有害阻力,Nf=0,η0=1设Po为对应与Q的理想驱动力或Qo为对应与P的理想工作阻力,则:理想机械:有,代入式(*),也可用力矩比表达例:图示压榨机。Q为阻力,P为驱动力,λ为斜面升角,摩擦角为φ。求:1.P与Q的关系;2.正行程机械效率;3.不加P后被压物不松开时的λ值(反行程自锁)。解1.P与Q的关系滑块3:Q+R13+R23=0,滑块2:P+R12+R32=0,因:,故(*...
