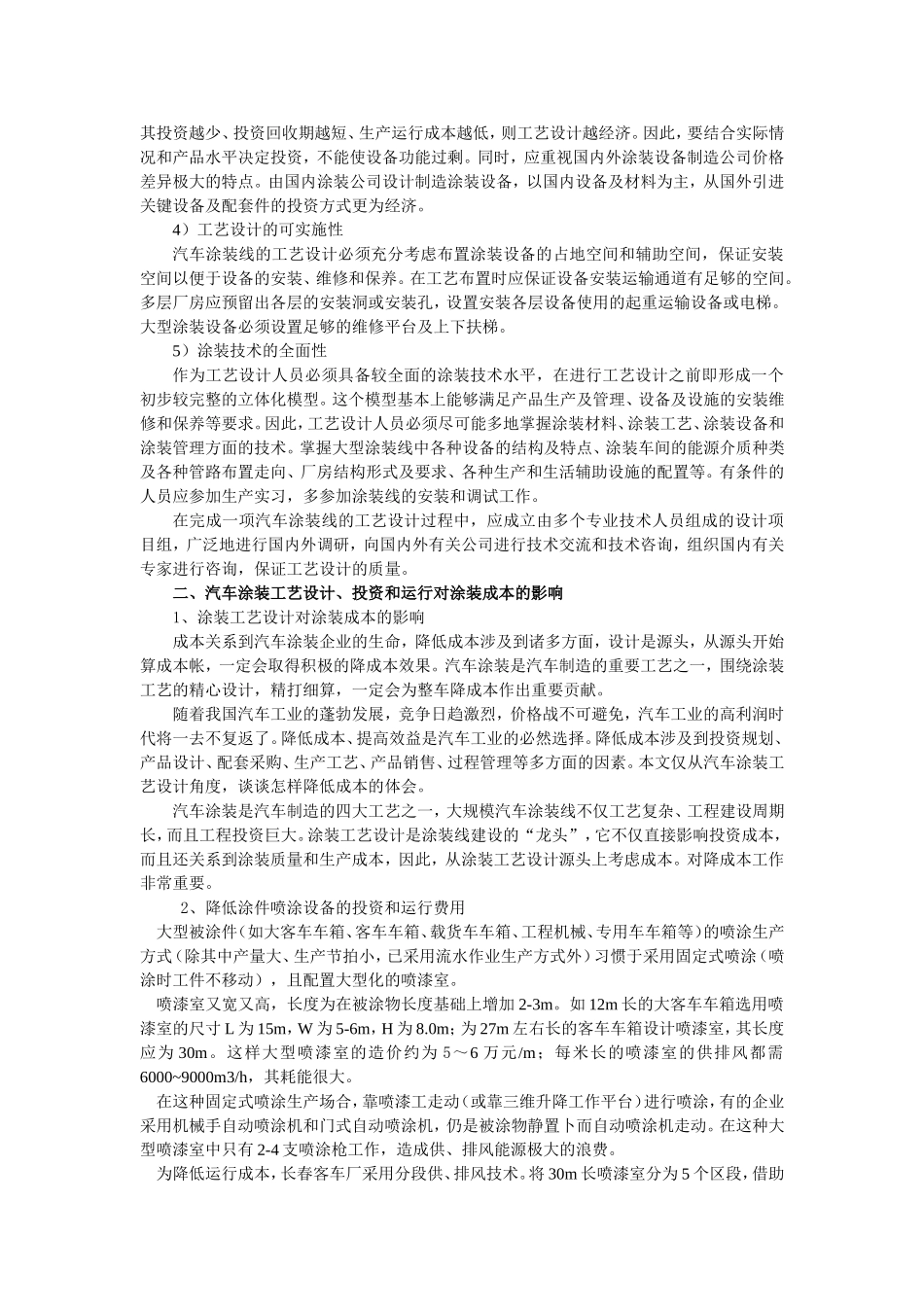

第六章汽车涂装工艺设计与涂装控制系统第一节汽车涂装工艺设计概论一、概述1、工艺设计的重要性工艺设计的优劣直接影响着产品的质量、生产效率和生产成本。涂装工艺设计是确定工艺设计方案的全过程。它是根据产品的涂层标准、生产纲领和生产物流，通过采用的工艺流程以及选用的涂装材料、涂装设备、涂装厂房、公用动力设施和生产辅助设施等优化组合实现。工艺设计要重视工艺流程和工艺布置，如果工艺材料和设备的选择及设计不合适，还可以更换。但是，工艺流程和工艺布置选择不合适、布置不合理将后患无穷。其后果是在生产过程中产生的质量问题无法解决、运行成本增加、经济效益低、不能满足国家规定的各种法规要求等。因此，必须高度重视工艺设计，并做到精心设计；设计出既符合生产工艺要求，又经济实用、整齐美观的合理布局。布置合理与否，将直接影响建设项目的投资、投产后的操作、检修和安全，以及各项经济指标的完成情况。若厂房布置过于宽敞，会增加建设投资；若过于紧凑，会影响日后安装、操作、检修等工作，甚至还会导致生产事故的发生。因此必须统一考虑，全面衡量，合理安排，切实做好车间布置工作。2、工艺设计的基本原则1）物流合理涂装工艺设计中的物流包括产品的生产工件物流和各种材料、物料及废物的物流。生产工件物流应选择运行路线短且尽量避免运行路线交叉。对于多层分区布置应尽量减少产品升降和往返次数。各工序应布置合理、衔接良好，且各工位布置要紧凑。各种材料、物料及废物的物流应选择运输路线短、尽量不通过生产操作区、存放场地尽量靠近使用位置。选用的物流运输设备或工具应经济可靠。2）立体化、区域化布置汽车涂装的装饰性要求越来越高。涂装环境的洁净度是提高涂装装饰性的重要条件。因此，工艺设计应按立体化、区域化分层分区布置各种设备及辅助设施。即按不同工序和不同工艺要求，达到不同洁净度以保证汽车涂装装饰性要求。应该设置喷漆洁净区、一般洁净区、烘干区和送排风设备区。尽量使辅助设施设在底层，喷漆操作间设在中层，送排风设备区设在上层；烘干区设在中层或上层，送排风设备区和烘干区尽量用墙板封闭，防止噪声和热量扩散而影响其他区域。3）离线返修及质量抽检的设置涂装产品表面质量要求高，在每个工艺段（电泳、中涂、面漆等）必须设置离线返修工位，保证不合格产品及时修整。在聚氯乙烯（PVC）和面漆后边设置质量抽检(Audit)工位，在电泳、中涂和面漆强冷室后边设置质量反馈检查工位，以保证产品质量并达到质量信息及时反馈的目的。4）设置必要的车身编组站及漆后缓冲随着市场竟争的激烈程度，车身产品都采用多品种、多样化生产。为了保证生产柔性化，大型车身涂装线都应布置漆前的白车身编组站和漆后车身编组站，按品种和颜色存放车身。对每个工艺段（电泳、PVC、中涂、面漆）后边都设有缓冲线，保证涂装线在班后或意外事故时的“跑空”，防止烘干炉内工件放置时间过长，同时保证同步生产和便于清理设备内部。为了节省面漆和多种产品需求，在中涂漆后设多色缓冲线。5）保持微正压为了保证喷漆洁净度，必须保证喷漆区对其他区域保持微正压，其他区域对涂装厂房外界保持微正压。防止外部灰尘进人洁净区，由送人的经过滤的新鲜空气维持各区域的微正压环境。从喷漆洁净区至厂房室外，车间各个区域之间的微正压压差一般按照10~20Pa递减。6）设备选择方式伴随汽车涂装技术的国际化发展，国内对世界上的各种涂装线的技术水平都有较深入的了解。经过分析和研究，我们认为尽管同一类涂装设备有着不同的结构形式，各有自己的特点，但是在使用上大同小异。通过不断完善，都朝着结构合理可靠、降低投资、提高效率、减少运行成本、节能和环保的方向发展。在选择涂装设备时，应根据不同的工艺设备布置产品档次及投资额度的确定方案。悬挂积放链与反向地面积放链或滑撬运输系统配套使用，较适用单层厂房区域化布置，采用水旋式喷漆室和烘干炉等设备；桥式烘干炉和桥式U型烘干炉适用于反向地面积放链运输工件；Ⅱ型烘干炉适用于滑撬运输系统运输工件。新型的水旋式喷漆室也适用于多层厂房的立体化、区域化布置。悬挂积放链、摆杆或Rodip滑撬...
