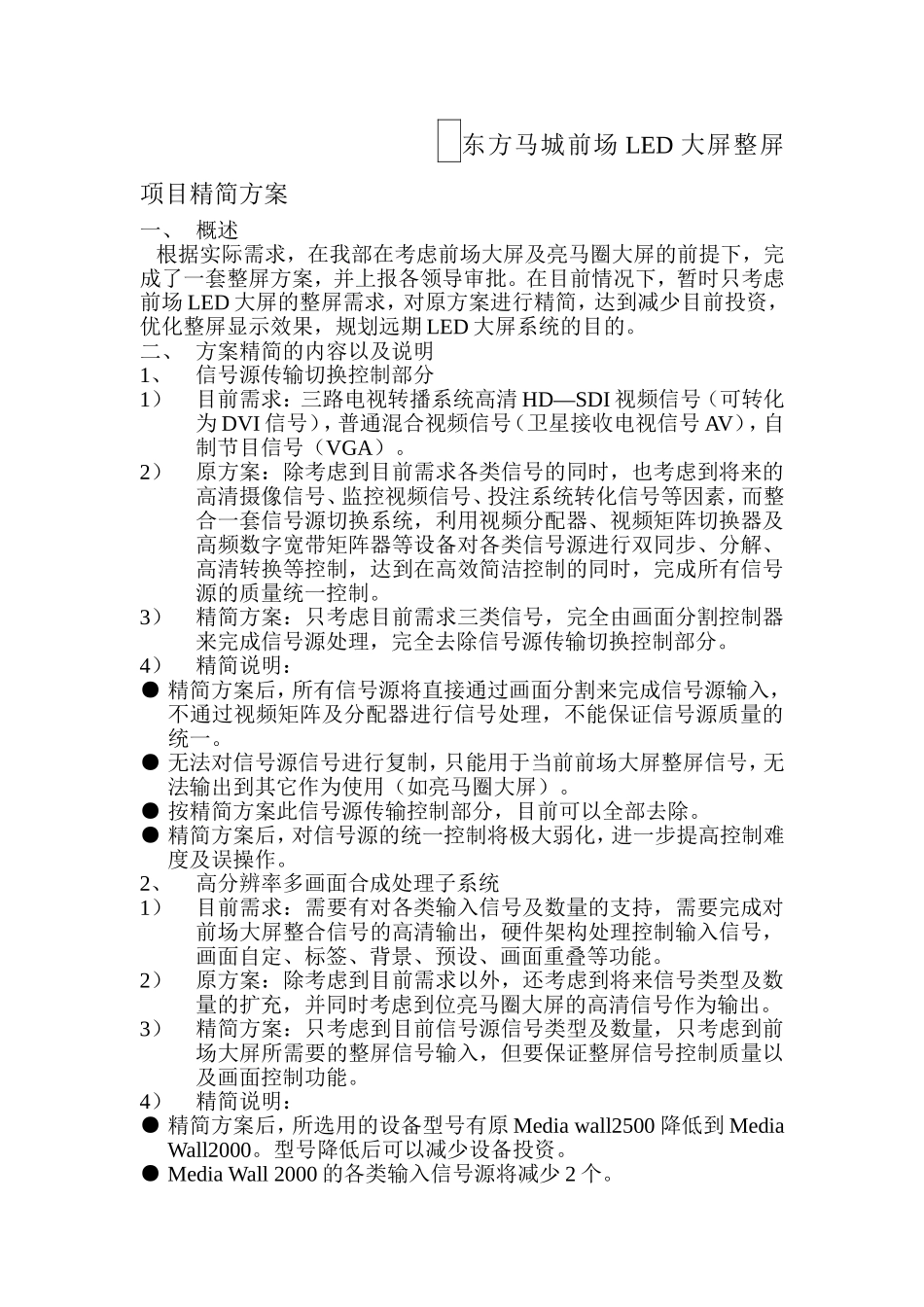

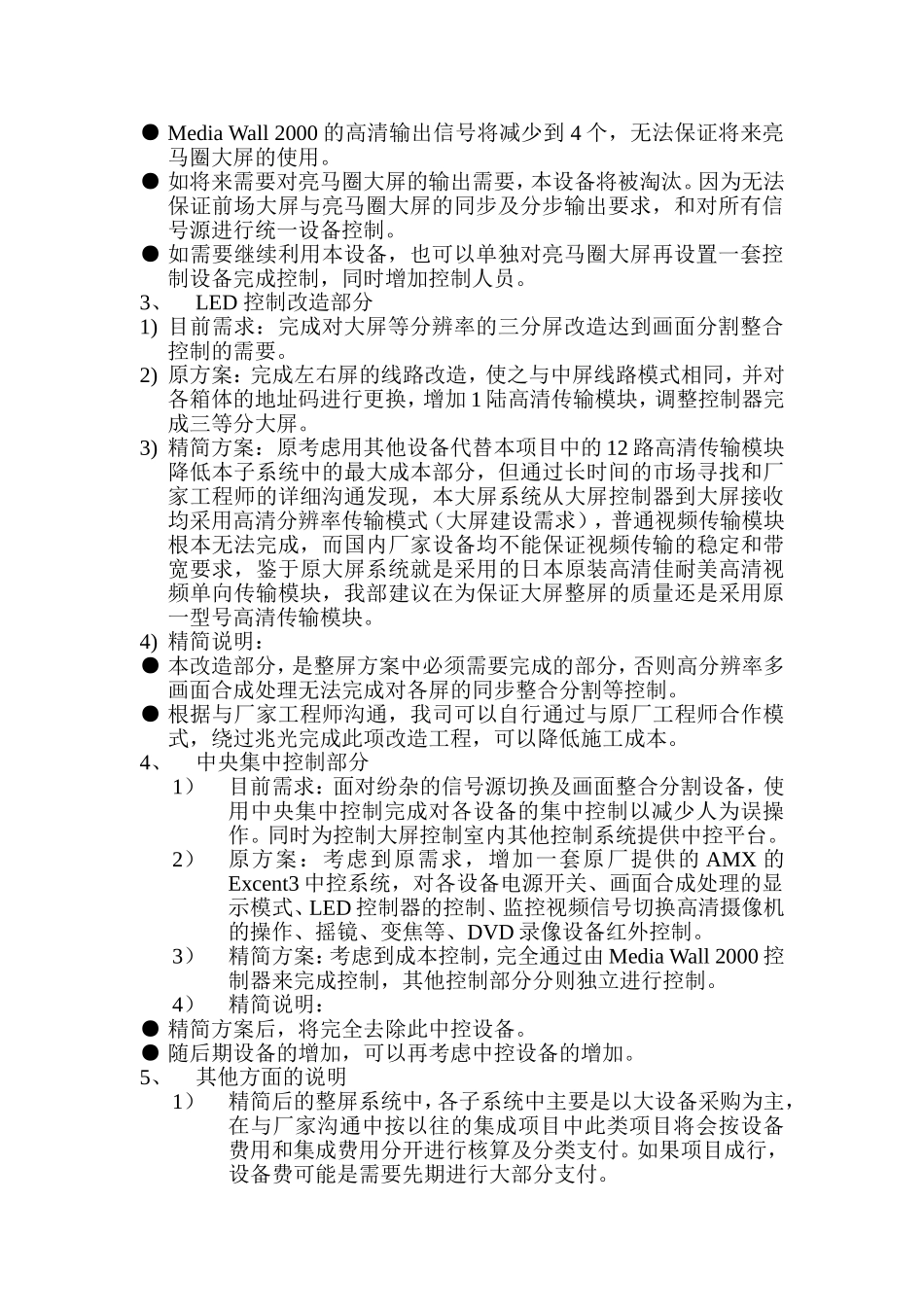

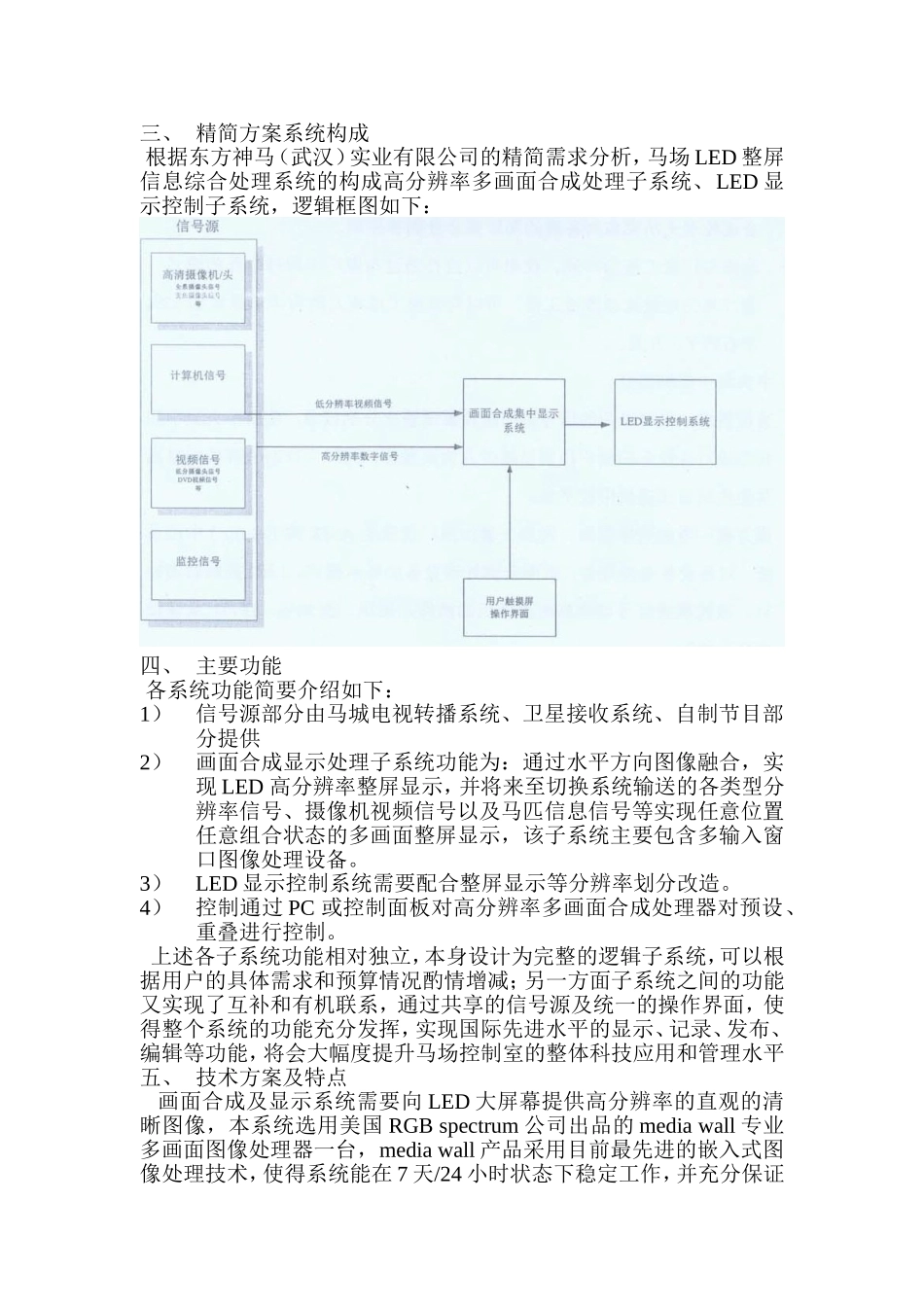

东方马城前场LED大屏整屏项目精简方案一、概述根据实际需求，在我部在考虑前场大屏及亮马圈大屏的前提下，完成了一套整屏方案，并上报各领导审批。在目前情况下，暂时只考虑前场LED大屏的整屏需求，对原方案进行精简，达到减少目前投资，优化整屏显示效果，规划远期LED大屏系统的目的。二、方案精简的内容以及说明1、信号源传输切换控制部分1）目前需求：三路电视转播系统高清HD—SDI视频信号（可转化为DVI信号），普通混合视频信号（卫星接收电视信号AV），自制节目信号（VGA）。2）原方案：除考虑到目前需求各类信号的同时，也考虑到将来的高清摄像信号、监控视频信号、投注系统转化信号等因素，而整合一套信号源切换系统，利用视频分配器、视频矩阵切换器及高频数字宽带矩阵器等设备对各类信号源进行双同步、分解、高清转换等控制，达到在高效简洁控制的同时，完成所有信号源的质量统一控制。3）精简方案：只考虑目前需求三类信号，完全由画面分割控制器来完成信号源处理，完全去除信号源传输切换控制部分。4）精简说明：●精简方案后，所有信号源将直接通过画面分割来完成信号源输入，不通过视频矩阵及分配器进行信号处理，不能保证信号源质量的统一。●无法对信号源信号进行复制，只能用于当前前场大屏整屏信号，无法输出到其它作为使用（如亮马圈大屏）。●按精简方案此信号源传输控制部分，目前可以全部去除。●精简方案后，对信号源的统一控制将极大弱化，进一步提高控制难度及误操作。2、高分辨率多画面合成处理子系统1）目前需求：需要有对各类输入信号及数量的支持，需要完成对前场大屏整合信号的高清输出，硬件架构处理控制输入信号，画面自定、标签、背景、预设、画面重叠等功能。2）原方案：除考虑到目前需求以外，还考虑到将来信号类型及数量的扩充，并同时考虑到位亮马圈大屏的高清信号作为输出。3）精简方案：只考虑到目前信号源信号类型及数量，只考虑到前场大屏所需要的整屏信号输入，但要保证整屏信号控制质量以及画面控制功能。4）精简说明：●精简方案后，所选用的设备型号有原Mediawall2500降低到MediaWall2000。型号降低后可以减少设备投资。●MediaWall2000的各类输入信号源将减少2个。●MediaWall2000的高清输出信号将减少到4个，无法保证将来亮马圈大屏的使用。●如将来需要对亮马圈大屏的输出需要，本设备将被淘汰。因为无法保证前场大屏与亮马圈大屏的同步及分步输出要求，和对所有信号源进行统一设备控制。●如需要继续利用本设备，也可以单独对亮马圈大屏再设置一套控制设备完成控制，同时增加控制人员。3、LED控制改造部分1)目前需求：完成对大屏等分辨率的三分屏改造达到画面分割整合控制的需要。2)原方案：完成左右屏的线路改造，使之与中屏线路模式相同，并对各箱体的地址码进行更换，增加1陆高清传输模块，调整控制器完成三等分大屏。3)精简方案：原考虑用其他设备代替本项目中的12路高清传输模块降低本子系统中的最大成本部分，但通过长时间的市场寻找和厂家工程师的详细沟通发现，本大屏系统从大屏控制器到大屏接收均采用高清分辨率传输模式（大屏建设需求），普通视频传输模块根本无法完成，而国内厂家设备均不能保证视频传输的稳定和带宽要求，鉴于原大屏系统就是采用的日本原装高清佳耐美高清视频单向传输模块，我部建议在为保证大屏整屏的质量还是采用原一型号高清传输模块。4)精简说明：●本改造部分，是整屏方案中必须需要完成的部分，否则高分辨率多画面合成处理无法完成对各屏的同步整合分割等控制。●根据与厂家工程师沟通，我司可以自行通过与原厂工程师合作模式，绕过兆光完成此项改造工程，可以降低施工成本。4、中央集中控制部分1）目前需求：面对纷杂的信号源切换及画面整合分割设备，使用中央集中控制完成对各设备的集中控制以减少人为误操作。同时为控制大屏控制室内其他控制系统提供中控平台。2）原方案：考虑到原需求，增加一套原厂提供的AMX的Excent3中控系统，对各设备电源开关、画面合成处理的显示模式、LED控制器的控制、监控视频信号切换高清摄像机的操作、摇镜、变焦等、DVD录像设备红外控制。3）精简方案：考虑到...
