脚手架工程施工方案双排落地式扣件钢管脚手架

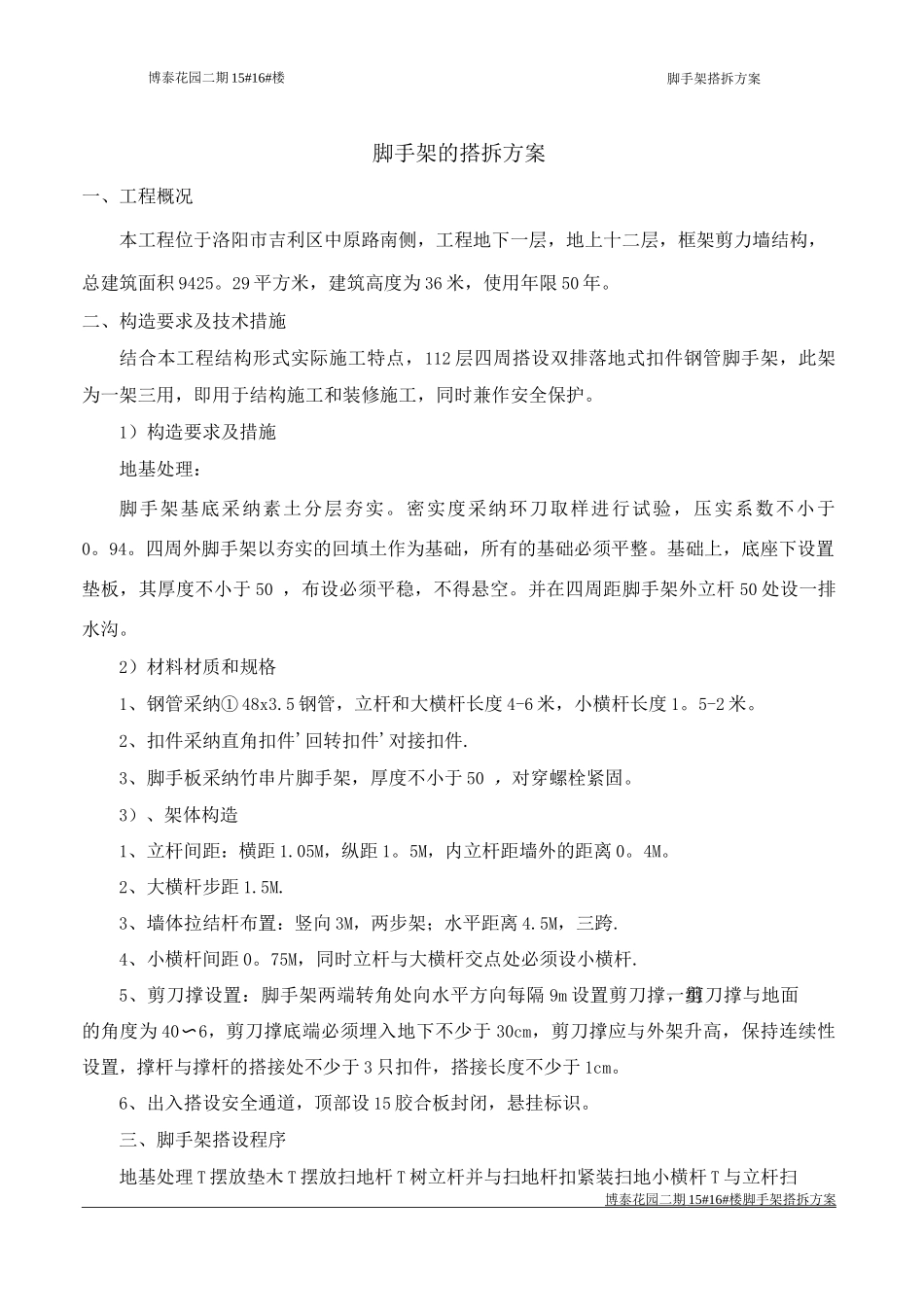

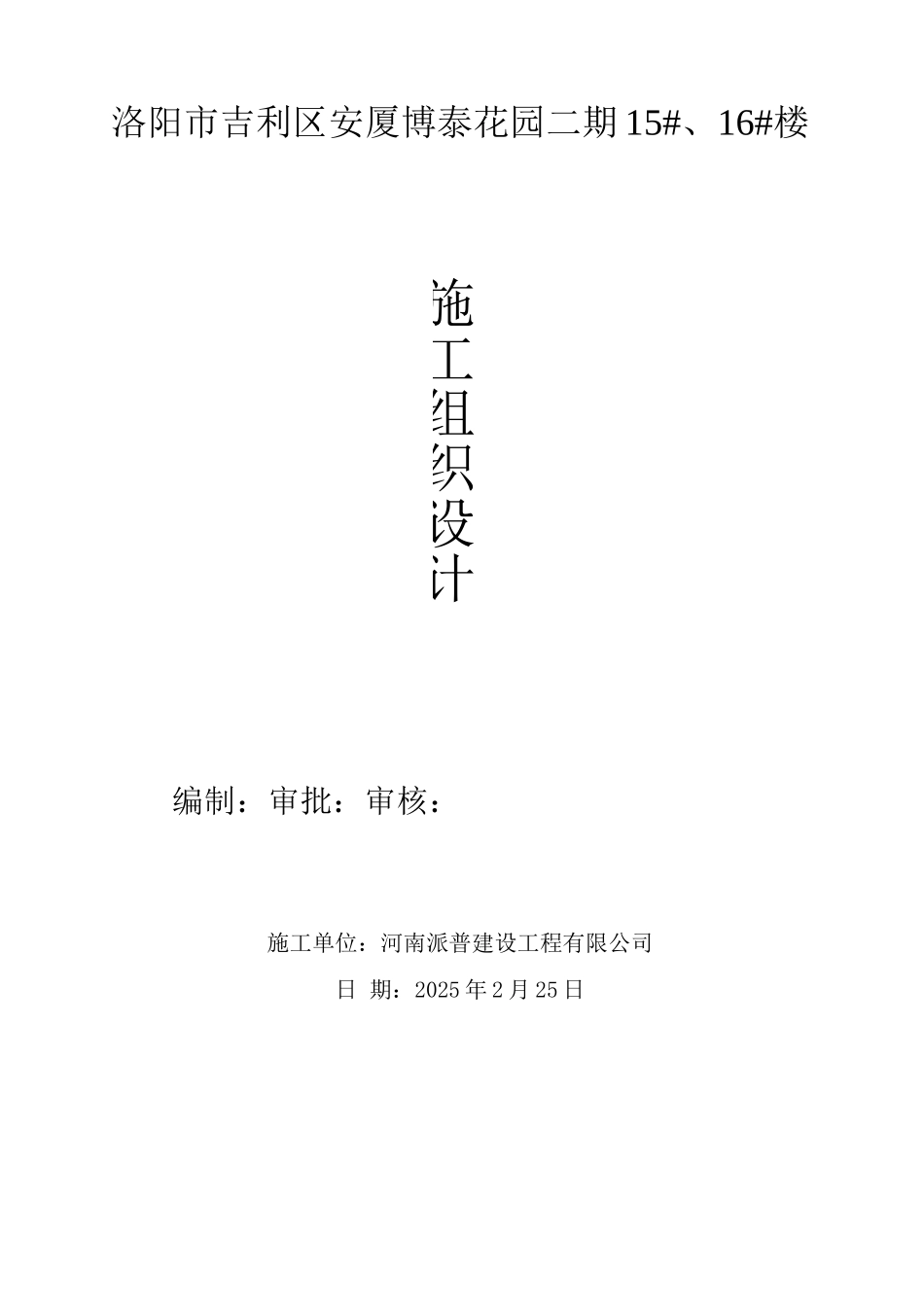

洛阳市吉利区安厦博泰花园二期 15#、16#楼编制：审批：审核：施工单位：河南派普建设工程有限公司日 期：2025 年 2 月 25 日施工组织设计博泰花园二期 15#16#楼脚手架的搭拆方案一、工程概况本工程位于洛阳市吉利区中原路南侧，工程地下一层，地上十二层，框架剪力墙结构，总建筑面积 9425。29 平方米，建筑高度为 36 米，使用年限 50 年。二、构造要求及技术措施结合本工程结构形式实际施工特点，112 层四周搭设双排落地式扣件钢管脚手架，此架为一架三用，即用于结构施工和装修施工，同时兼作安全保护。1）构造要求及措施地基处理：脚手架基底采纳素土分层夯实。密实度采纳环刀取样进行试验，压实系数不小于0。94。四周外脚手架以夯实的回填土作为基础，所有的基础必须平整。基础上，底座下设置垫板，其厚度不小于 50 ，布设必须平稳，不得悬空。并在四周距脚手架外立杆 50 处设一排水沟。2）材料材质和规格1、钢管采纳① 48x3.5 钢管，立杆和大横杆长度 4-6 米，小横杆长度 1。5-2 米。2、扣件采纳直角扣件'回转扣件'对接扣件.3、脚手板采纳竹串片脚手架，厚度不小于 50 ，对穿螺栓紧固。3）、架体构造1、立杆间距：横距 1.05M，纵距 1。5M，内立杆距墙外的距离 0。4M。2、大横杆步距 1.5M.3、墙体拉结杆布置：竖向 3M，两步架；水平距离 4.5M，三跨.4、小横杆间距 0。75M，同时立杆与大横杆交点处必须设小横杆.5、剪刀撑设置：脚手架两端转角处向水平方向每隔 9m 设置剪刀撑一组，剪刀撑与地面的角度为 40〜6，剪刀撑底端必须埋入地下不少于 30cm，剪刀撑应与外架升高，保持连续性设置，撑杆与撑杆的搭接处不少于 3 只扣件，搭接长度不少于 1cm。6、出入搭设安全通道，顶部设 15 胶合板封闭，悬挂标识。三、脚手架搭设程序地基处理 T 摆放垫木 T 摆放扫地杆 T 树立杆并与扫地杆扣紧装扫地小横杆 T 与立杆扫博泰花园二期 15#16# 楼脚手架搭拆方案 脚手架搭拆方案地杆扣紧 T 安一步大横杆并与各立杆扣紧 T 安一步小横杆 T 安二步小横杆 T 加装临时斜撑 T 安三、四步大横杆 T 设连墙杆 T 接立杆 T 加设剪刀撑 T 铺脚手板 T 设栏杆、挡脚板 T 挂安全网四、架体搭设要求1、立杆安放应沿纵向放置，立杆间距必须按纵向 1。5M,横向 1。05M，内排立杆距外墙皮距离 0.4M。2、立杆的接头位置，相临杆要错开，并布置在不同步距内，其接头距大横杆的距离＜1/3 步距，采纳...
