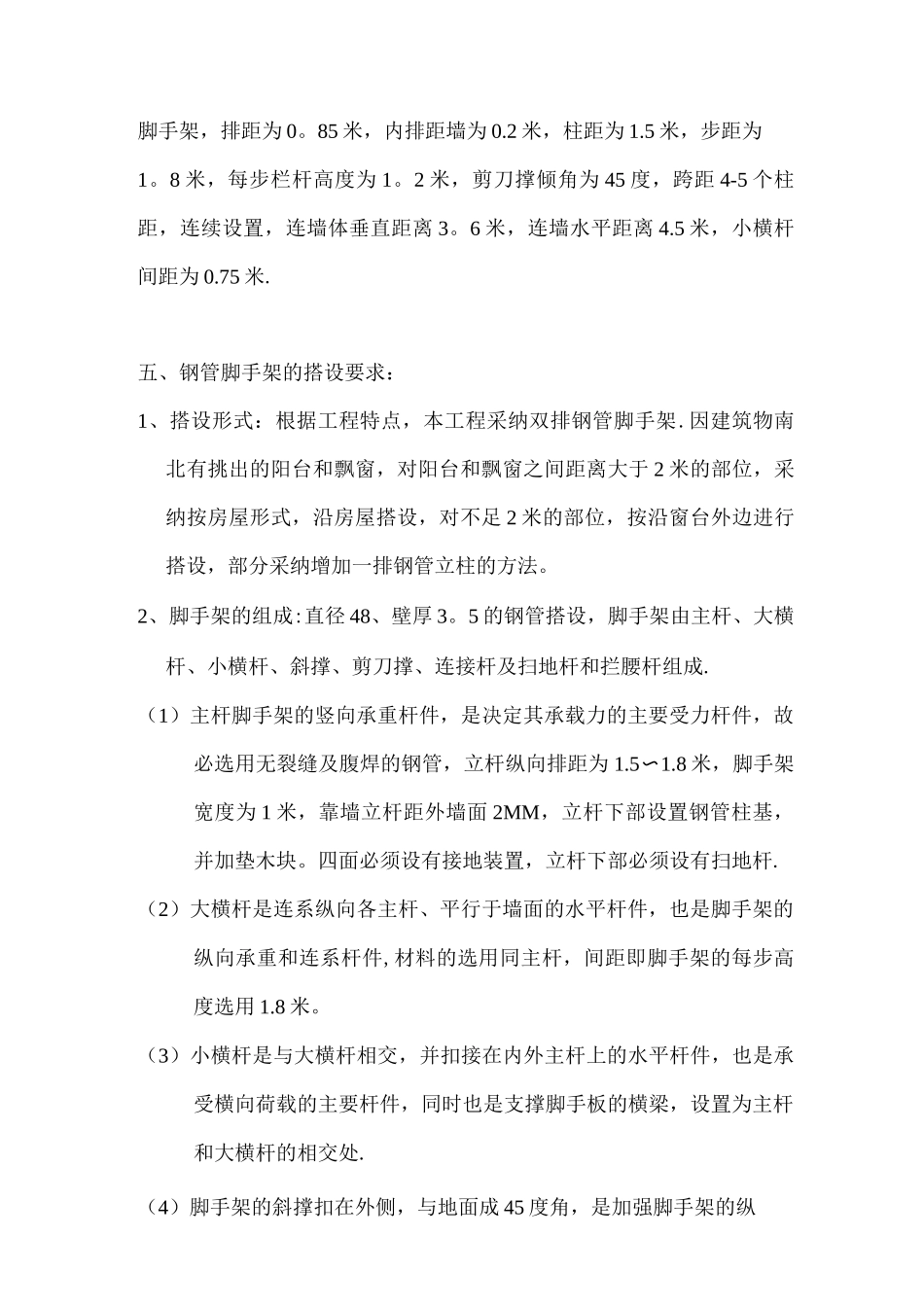

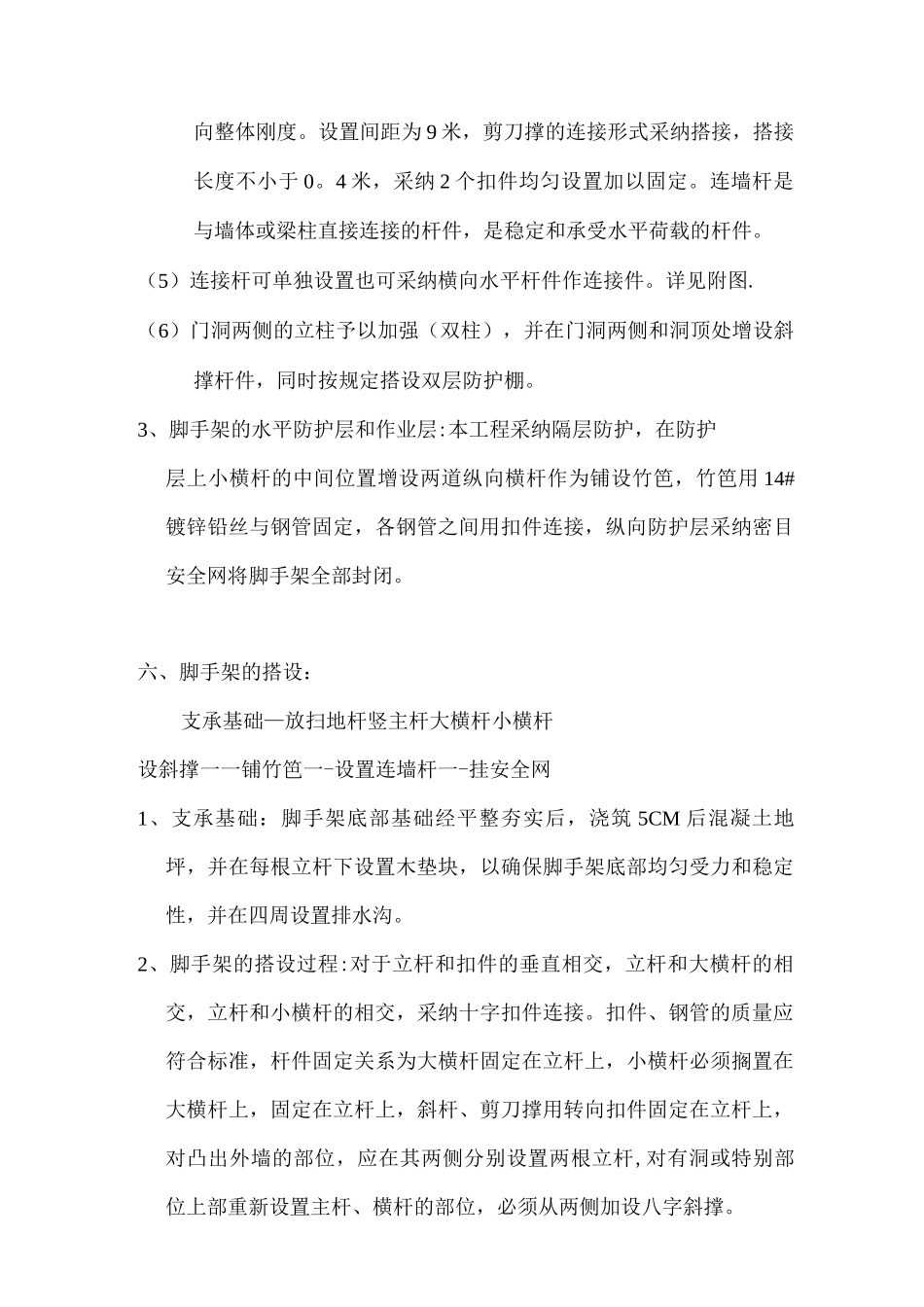

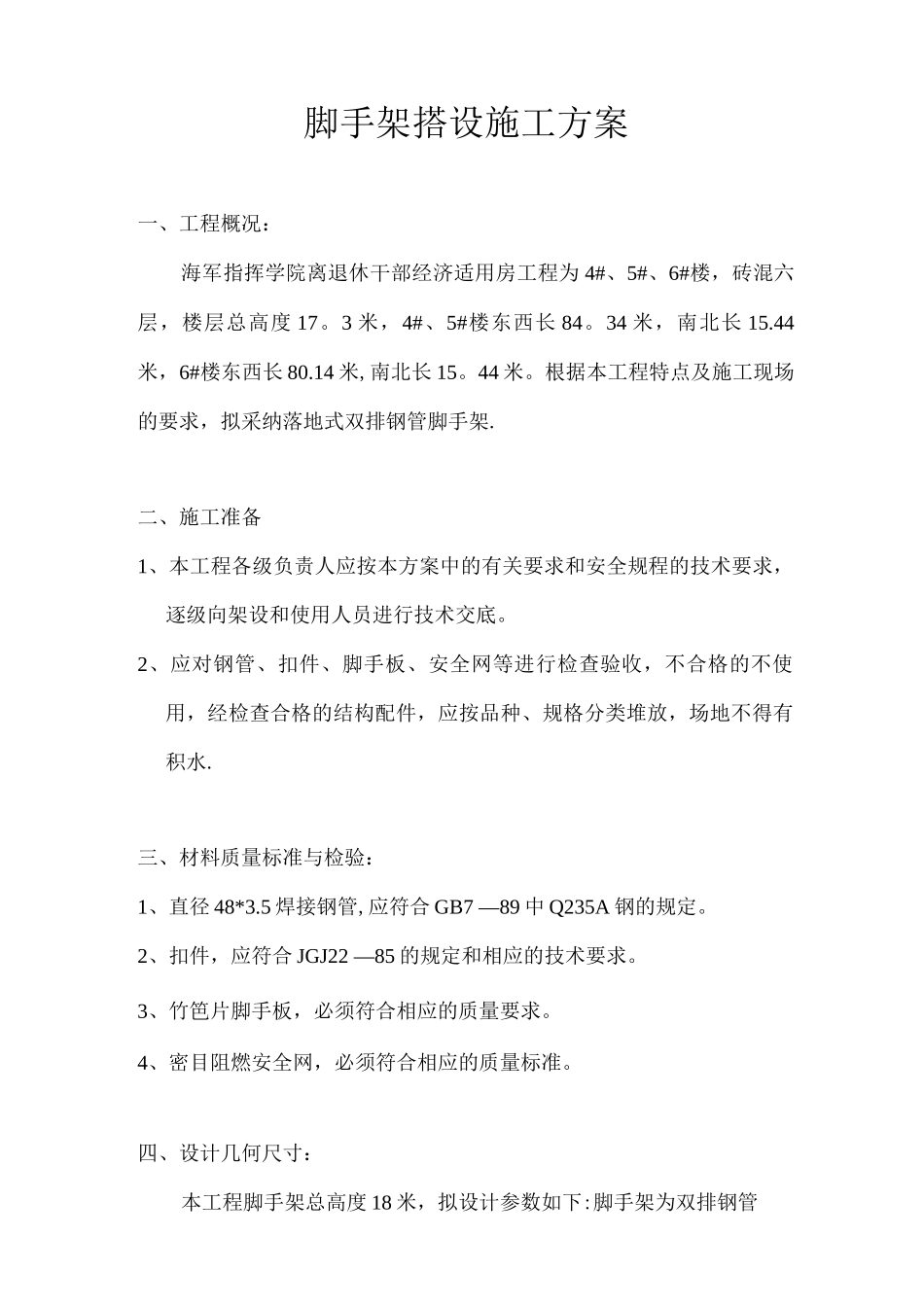

脚手架搭设施工方案一、工程概况：海军指挥学院离退休干部经济适用房工程为 4#、5#、6#楼，砖混六层，楼层总高度 17。3 米，4#、5#楼东西长 84。34 米，南北长 15.44米，6#楼东西长 80.14 米,南北长 15。44 米。根据本工程特点及施工现场的要求，拟采纳落地式双排钢管脚手架.二、施工准备1、本工程各级负责人应按本方案中的有关要求和安全规程的技术要求，逐级向架设和使用人员进行技术交底。2、应对钢管、扣件、脚手板、安全网等进行检查验收，不合格的不使用，经检查合格的结构配件，应按品种、规格分类堆放，场地不得有积水.三、材料质量标准与检验：1、直径 48*3.5 焊接钢管,应符合 GB7 —89 中 Q235A 钢的规定。2、扣件，应符合 JGJ22 —85 的规定和相应的技术要求。3、竹笆片脚手板，必须符合相应的质量要求。4、密目阻燃安全网，必须符合相应的质量标准。四、设计几何尺寸：本工程脚手架总高度 18 米，拟设计参数如下:脚手架为双排钢管脚手架，排距为 0。85 米，内排距墙为 0.2 米，柱距为 1.5 米，步距为1。8 米，每步栏杆高度为 1。2 米，剪刀撑倾角为 45 度，跨距 4-5 个柱距，连续设置，连墙体垂直距离 3。6 米，连墙水平距离 4.5 米，小横杆间距为 0.75 米.五、钢管脚手架的搭设要求：1、搭设形式：根据工程特点，本工程采纳双排钢管脚手架.因建筑物南北有挑出的阳台和飘窗，对阳台和飘窗之间距离大于 2 米的部位，采纳按房屋形式，沿房屋搭设，对不足 2 米的部位，按沿窗台外边进行搭设，部分采纳增加一排钢管立柱的方法。2、脚手架的组成:直径 48、壁厚 3。5 的钢管搭设，脚手架由主杆、大横杆、小横杆、斜撑、剪刀撑、连接杆及扫地杆和拦腰杆组成.（1）主杆脚手架的竖向承重杆件，是决定其承载力的主要受力杆件，故必选用无裂缝及腹焊的钢管，立杆纵向排距为 1.5〜1.8 米，脚手架宽度为 1 米，靠墙立杆距外墙面 2MM，立杆下部设置钢管柱基，并加垫木块。四面必须设有接地装置，立杆下部必须设有扫地杆.（2）大横杆是连系纵向各主杆、平行于墙面的水平杆件，也是脚手架的纵向承重和连系杆件,材料的选用同主杆，间距即脚手架的每步高度选用 1.8 米。（3）小横杆是与大横杆相交，并扣接在内外主杆上的水平杆件，也是承受横向荷载的主要杆件，同时也是支撑脚手板的横梁，设置为主杆和大横杆的相交处.（4）脚手架的斜撑扣在外侧，与地面成 45 度角，是加强脚手架的纵向整体刚...
