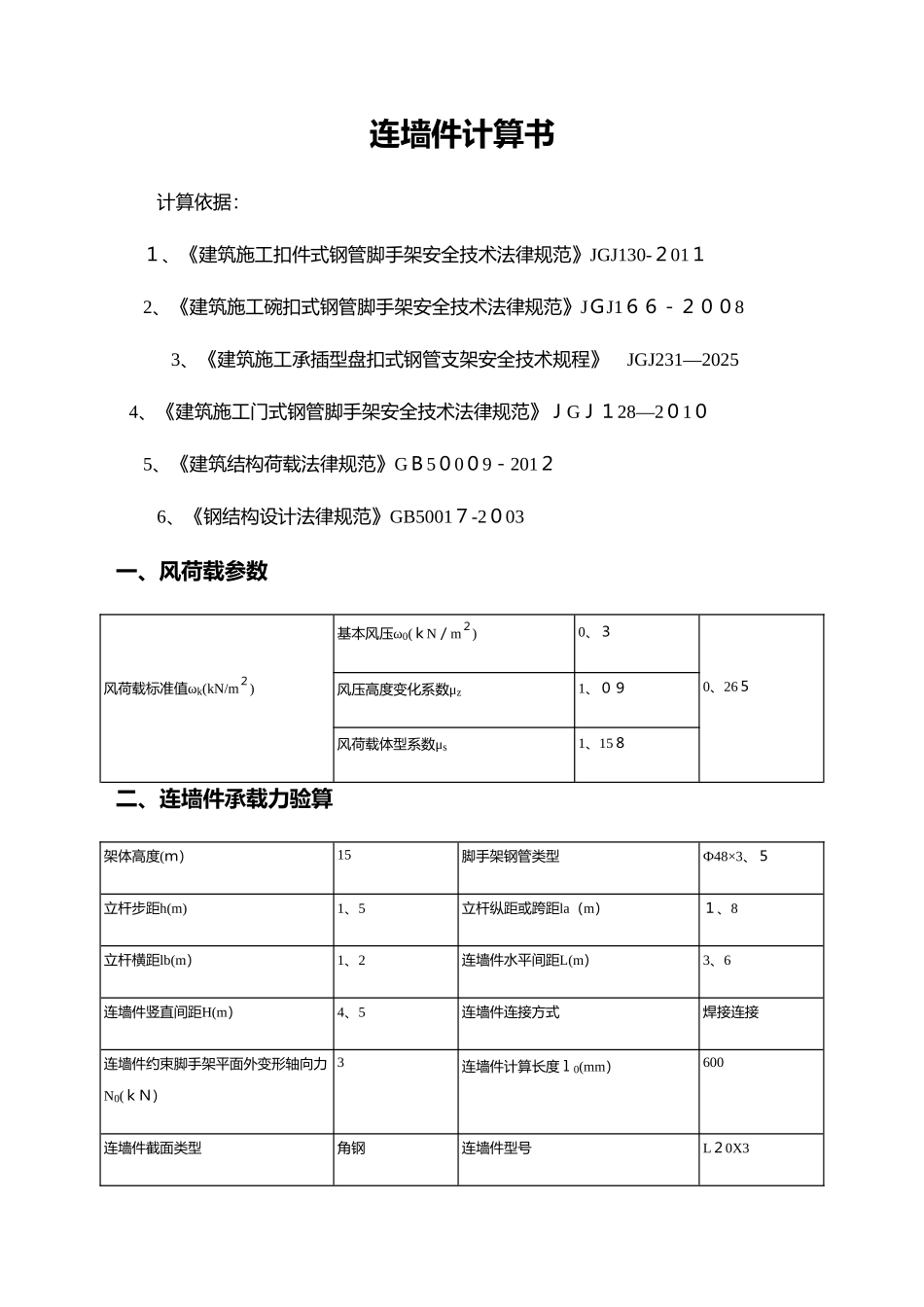

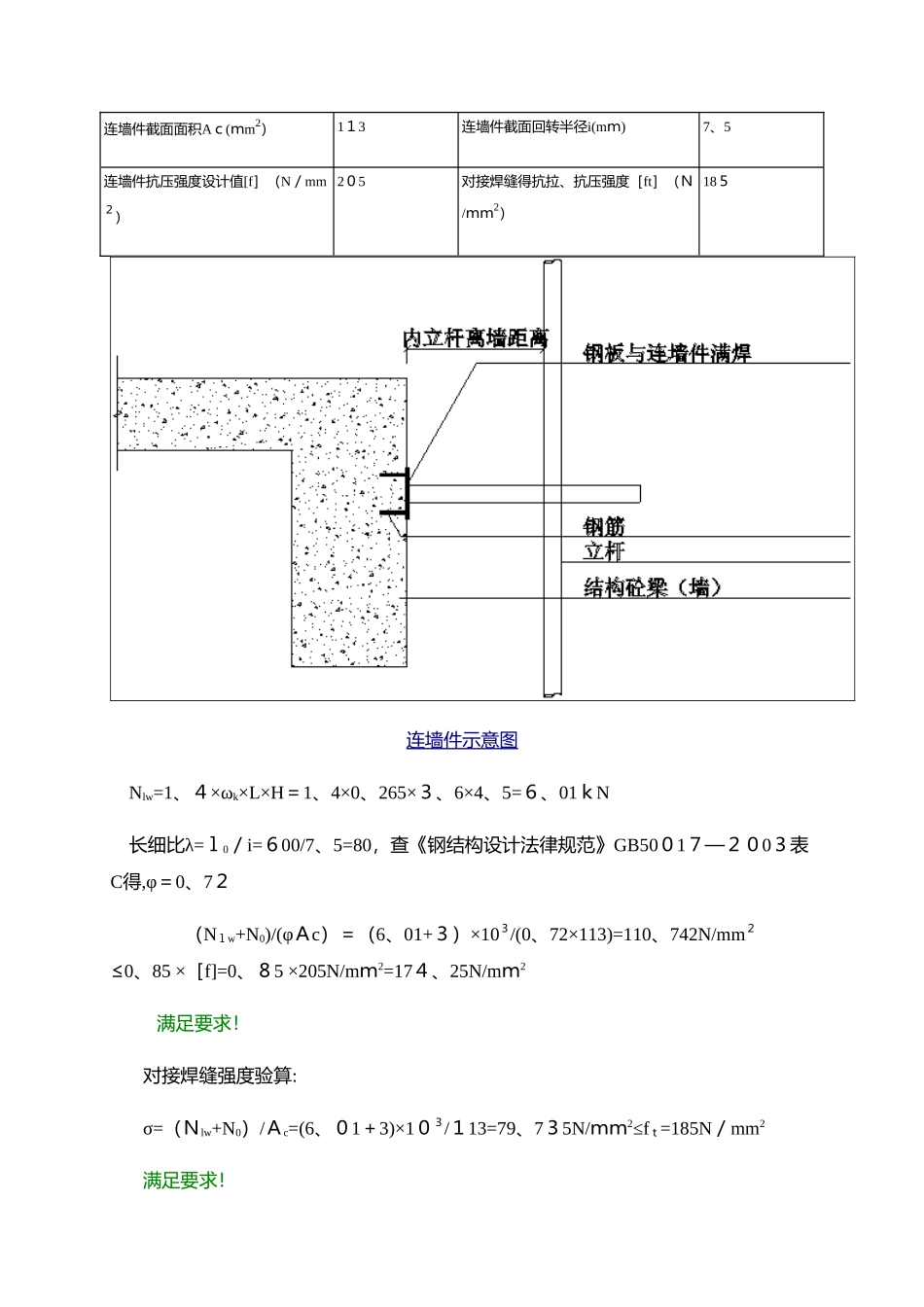

连墙件计算书 计算依据： １、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-２01１ 2、《建筑施工碗扣式钢管脚手架安全技术法律规范》JＧJ1６６－２００8 3、《建筑施工承插型盘扣式钢管支架安全技术规程》 JGJ231—2025 4、《建筑施工门式钢管脚手架安全技术法律规范》ＪGＪ１28—2０1０ 5、《建筑结构荷载法律规范》GＢ5０0０9－201２ 6、《钢结构设计法律规范》GB5001７-2０03 一、风荷载参数风荷载标准值ωk(kN/m２)基本风压ω0(ｋN／m２)0、３0、26５风压高度变化系数μz1、０９风荷载体型系数μs1、15８ 二、连墙件承载力验算架体高度(ｍ）15脚手架钢管类型Ф48×3、５立杆步距h(m)1、5立杆纵距或跨距la（m）１、8立杆横距lb(m）1、2连墙件水平间距L(m）3、6连墙件竖直间距H(m）4、5连墙件连接方式焊接连接连墙件约束脚手架平面外变形轴向力N0(ｋＮ）3连墙件计算长度ｌ0(mm）600连墙件截面类型角钢连墙件型号L２0X3连墙件截面面积Aｃ(ｍm2）1１3连墙件截面回转半径i(mｍ)7、5连墙件抗压强度设计值[f］（N／mm２）2０5对接焊缝得抗拉、抗压强度［ft］（Ｎ/ｍｍ2）18５连墙件示意图 Nlw=1、４×ωk×L×H＝1、4×0、265×３、6×4、5=６、01ｋN 长细比λ=ｌ0／i=６00/7、5=80，查《钢结构设计法律规范》GB50０1７—２０0３表C得,φ＝0、7２ （Nｌw+N0)/(φＡc）＝（6、01+３）×10３/(0、72×113)=110、742N/mm２≤0、85 ×［f]=0、８5 ×205N/mｍ2=17４、25N/mｍ2 满足要求！ 对接焊缝强度验算: σ=（Ｎlw+N0）/Ａc=(6、０1＋3)×1０３/１13=79、7３5N/ｍｍ2≤fｔ=185N／mm2 满足要求！
