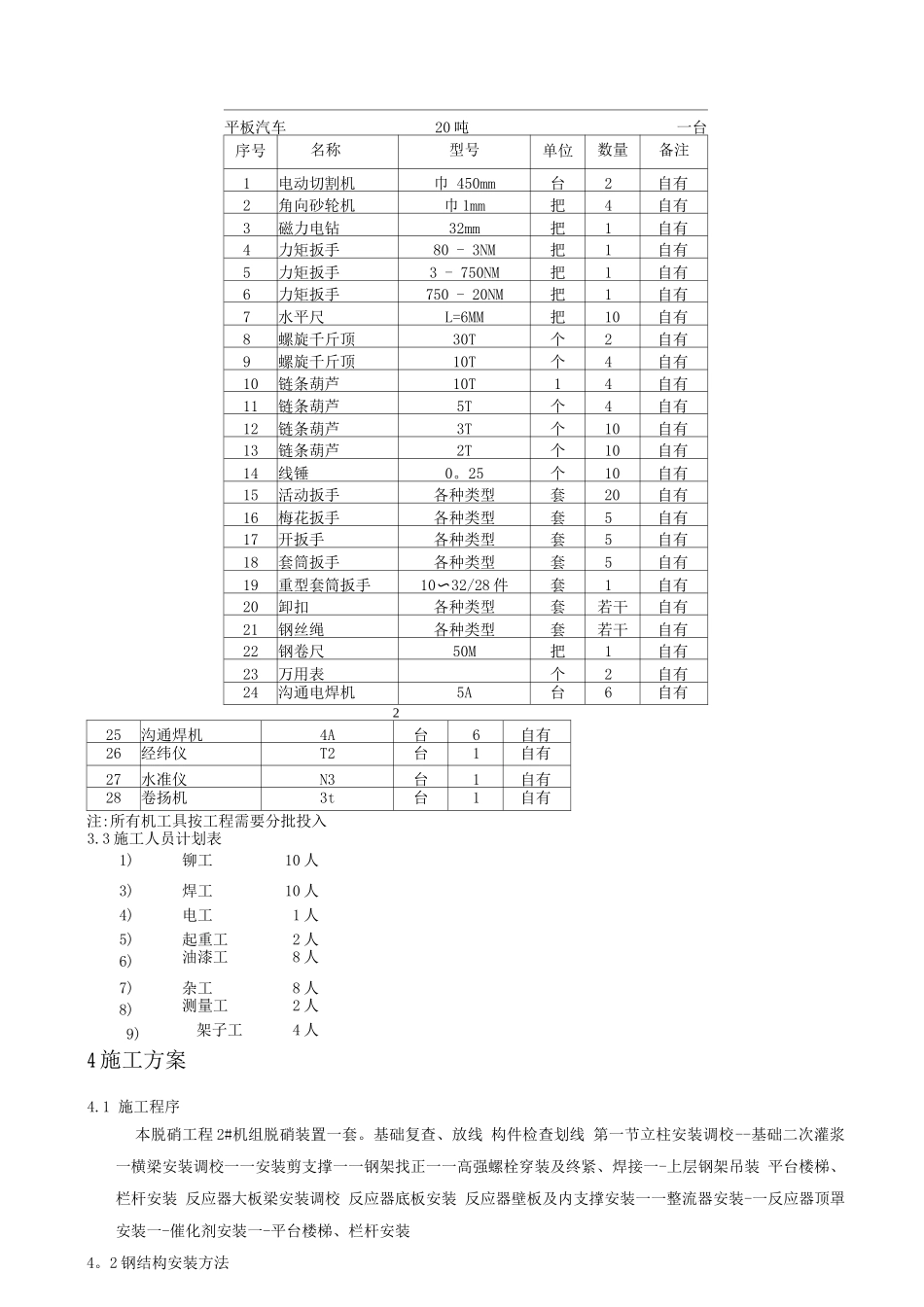

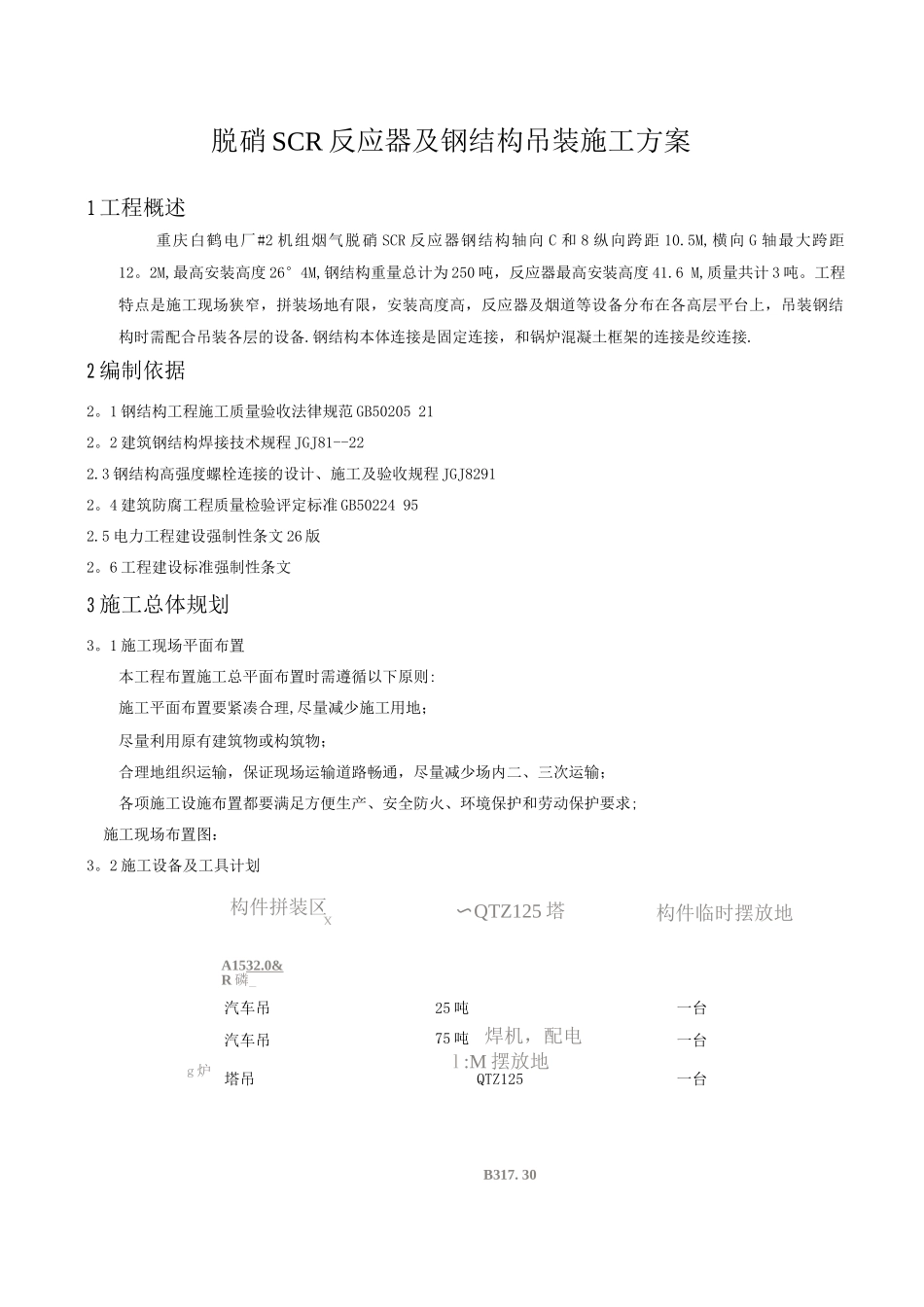

脱硝 SCR 反应器及钢结构吊装施工方案1 工程概述重庆白鹤电厂#2 机组烟气脱硝 SCR 反应器钢结构轴向 C 和 8 纵向跨距 10.5M,横向 G 轴最大跨距12。2M,最高安装高度 26°4M,钢结构重量总计为 250 吨，反应器最高安装高度 41.6 M,质量共计 3 吨。工程特点是施工现场狭窄，拼装场地有限，安装高度高，反应器及烟道等设备分布在各高层平台上，吊装钢结构时需配合吊装各层的设备.钢结构本体连接是固定连接，和锅炉混凝土框架的连接是绞连接.2 编制依据2。1 钢结构工程施工质量验收法律规范 GB50205 212。2 建筑钢结构焊接技术规程 JGJ81--222.3 钢结构高强度螺栓连接的设计、施工及验收规程 JGJ82912。4 建筑防腐工程质量检验评定标准 GB50224 952.5 电力工程建设强制性条文 26 版2。6 工程建设标准强制性条文3 施工总体规划3。1 施工现场平面布置本工程布置施工总平面布置时需遵循以下原则:施工平面布置要紧凑合理,尽量减少施工用地；尽量利用原有建筑物或构筑物；合理地组织运输，保证现场运输道路畅通，尽量减少场内二、三次运输；各项施工设施布置都要满足方便生产、安全防火、环境保护和劳动保护要求;施工现场布置图：3。2 施工设备及工具计划汽车吊25 吨一台汽车吊75 吨一台塔吊QTZ125一台构件临时摆放地构件拼装区X〜QTZ125 塔吊A1532.0&R 磷_g 炉焊机，配电l :M 摆放地B317. 30平板汽车20 吨一台序号名称型号单位数量备注1电动切割机巾 450mm台2自有2角向砂轮机巾 1mm把4自有3磁力电钻32mm把1自有4力矩扳手80 - 3NM把1自有5力矩扳手3 - 750NM把1自有6力矩扳手750 - 20NM把1自有7水平尺L=6MM把10自有8螺旋千斤顶30T个2自有9螺旋千斤顶10T个4自有10链条葫芦10T14自有11链条葫芦5T个4自有12链条葫芦3T个10自有13链条葫芦2T个10自有14线锤0。25个10自有15活动扳手各种类型套20自有16梅花扳手各种类型套5自有17开扳手各种类型套5自有18套筒扳手各种类型套5自有19重型套筒扳手10〜32/28 件套1自有20卸扣各种类型套若干自有21钢丝绳各种类型套若干自有22钢卷尺50M把1自有23万用表个2自有24沟通电焊机5A台6自有225沟通焊机4A台6自有26经纬仪T2台1自有27水准仪N3台1自有28卷扬机3t台1自有注:所有机工具按工程需要分批投入3.3 施工人员计划表1)铆工10 人3)焊工10 人4)电工1 人5)起重工2 人6)油漆工8 人7)杂工8 人8)测量工2 人9)架子工4 人4 施工方案4.1 施工程序本脱硝工程 2#机组脱...
