脱硝设备系统检修维护培训教案

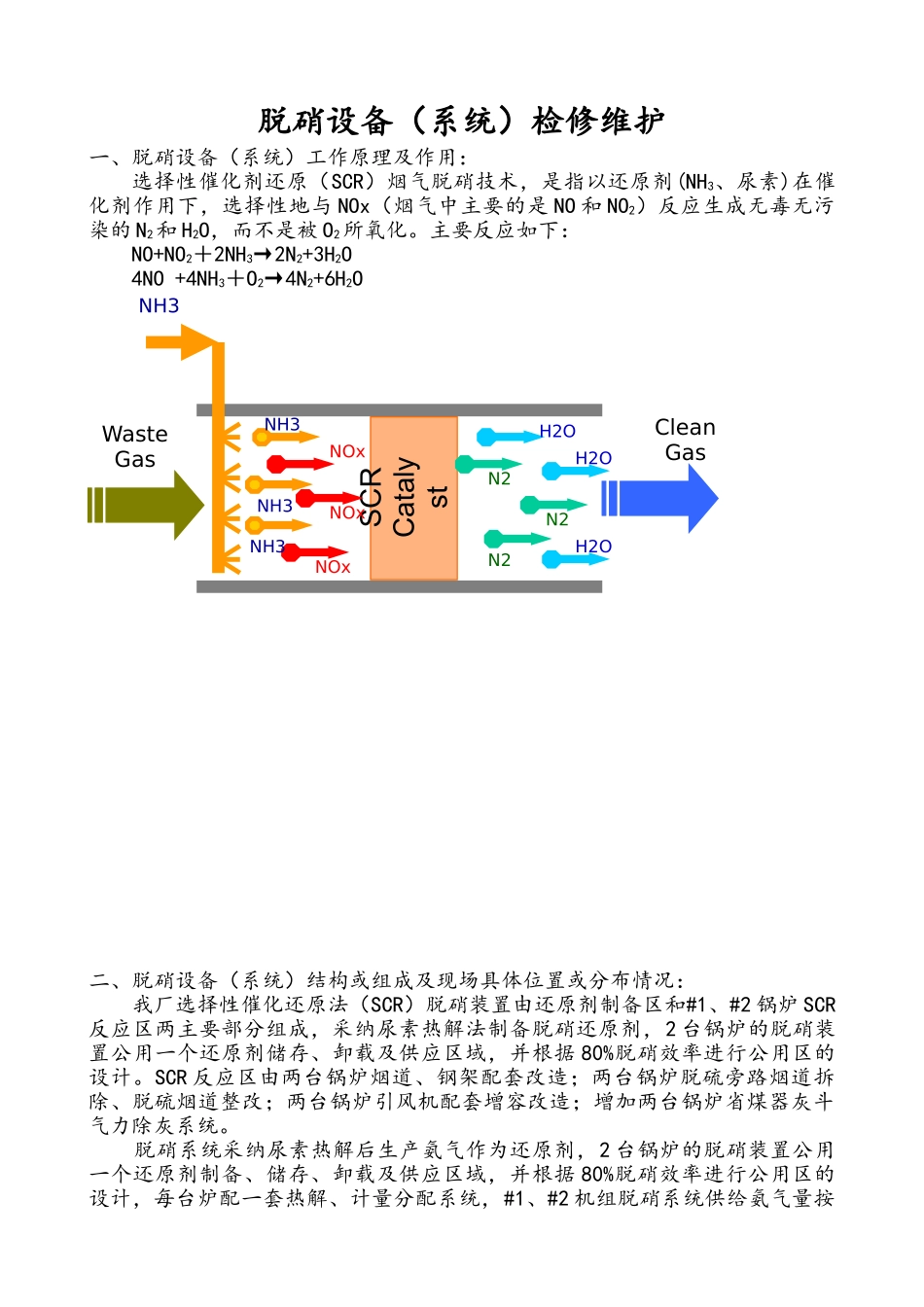

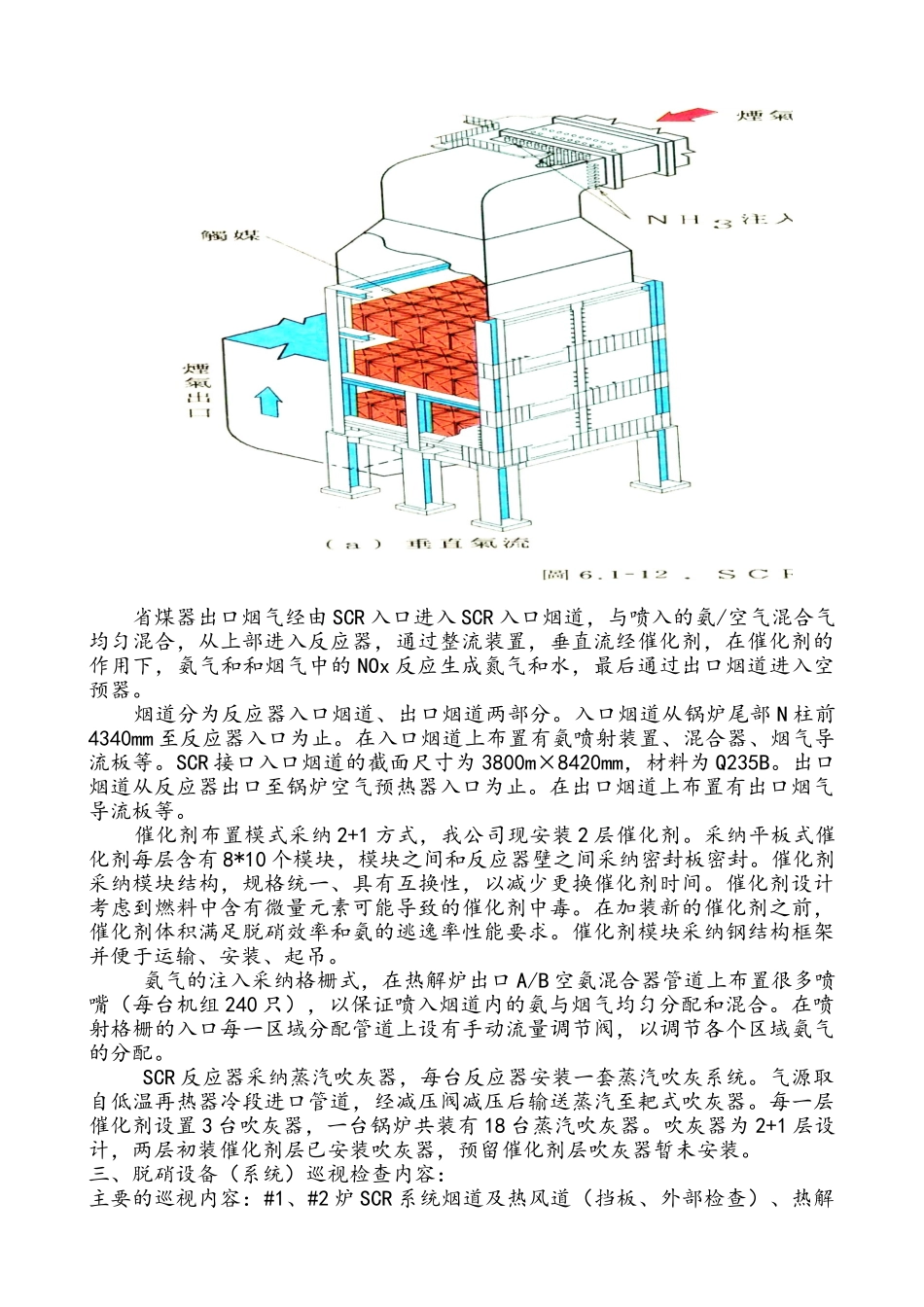

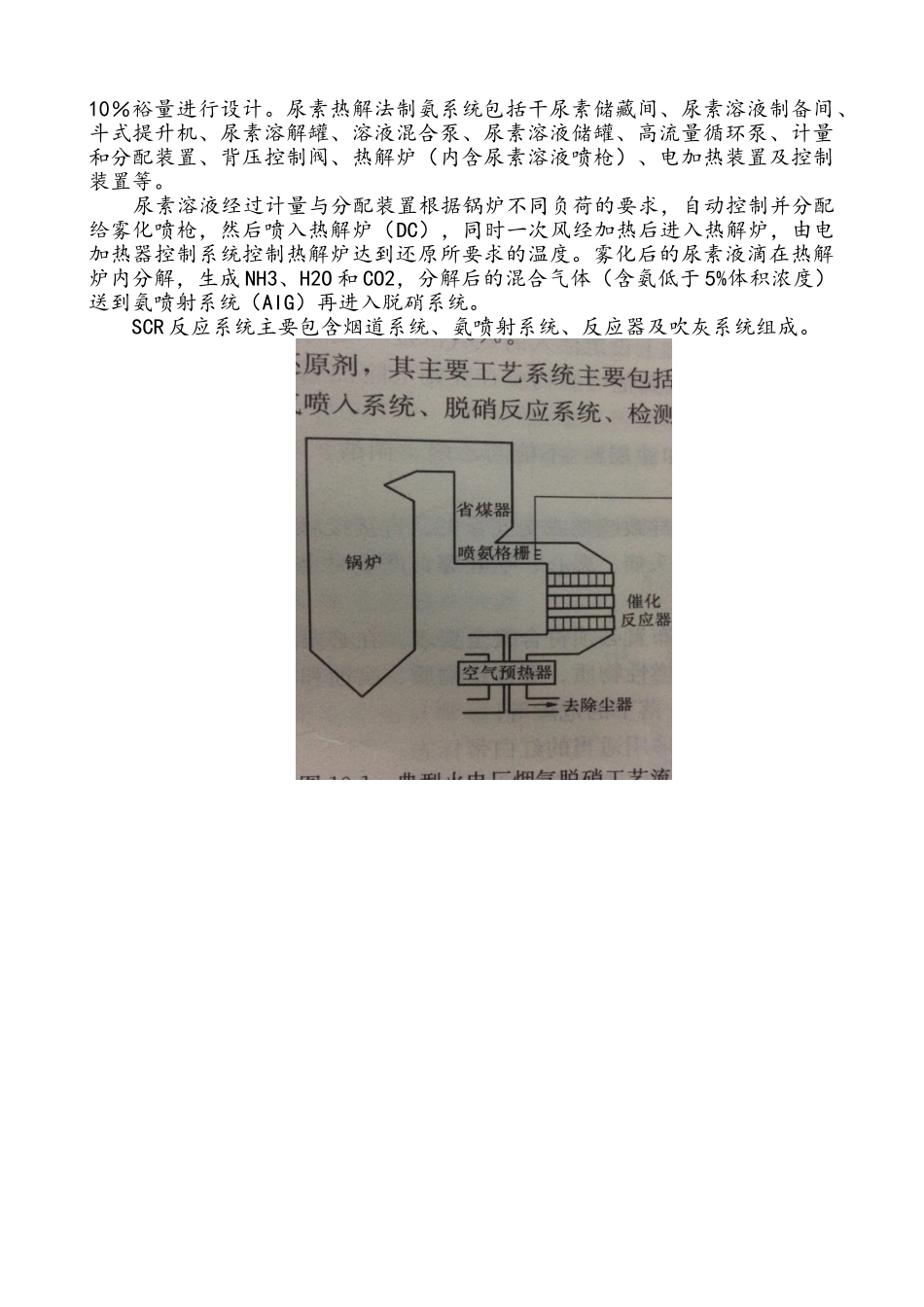

脱硝设备（系统）检修维护一、脱硝设备（系统）工作原理及作用：选择性催化剂还原（SCR）烟气脱硝技术，是指以还原剂(NH3、尿素)在催化剂作用下，选择性地与 NOx（烟气中主要的是 NO 和 NO2）反应生成无毒无污染的 N2和 H2O，而不是被 O2所氧化。主要反应如下：NO+NO2＋2NH3→2N2+3H2O4NO +4NH3＋O2→4N2+6H2O二、脱硝设备（系统）结构或组成及现场具体位置或分布情况： 我厂选择性催化还原法（SCR）脱硝装置由还原剂制备区和#1、#2 锅炉 SCR反应区两主要部分组成，采纳尿素热解法制备脱硝还原剂，2 台锅炉的脱硝装置公用一个还原剂储存、卸载及供应区域，并根据 80%脱硝效率进行公用区的设计。SCR 反应区由两台锅炉烟道、钢架配套改造；两台锅炉脱硫旁路烟道拆除、脱硫烟道整改；两台锅炉引风机配套增容改造；增加两台锅炉省煤器灰斗气力除灰系统。 脱硝系统采纳尿素热解后生产氨气作为还原剂，2 台锅炉的脱硝装置公用一个还原剂制备、储存、卸载及供应区域，并根据 80%脱硝效率进行公用区的设计，每台炉配一套热解、计量分配系统，#1、#2 机组脱硝系统供给氨气量按SCRCatalystNOxNOxNOxNH3NH3NH3N2N2N2H2OH2OH2OCleanGasWasteGasNH310％裕量进行设计。尿素热解法制氨系统包括干尿素储藏间、尿素溶液制备间、斗式提升机、尿素溶解罐、溶液混合泵、尿素溶液储罐、高流量循环泵、计量和分配装置、背压控制阀、热解炉（内含尿素溶液喷枪）、电加热装置及控制装置等。 尿素溶液经过计量与分配装置根据锅炉不同负荷的要求，自动控制并分配给雾化喷枪，然后喷入热解炉（DC），同时一次风经加热后进入热解炉，由电加热器控制系统控制热解炉达到还原所要求的温度。雾化后的尿素液滴在热解炉内分解，生成 NH3、H2O 和 CO2，分解后的混合气体（含氨低于 5%体积浓度）送到氨喷射系统（AIG）再进入脱硝系统。SCR 反应系统主要包含烟道系统、氨喷射系统、反应器及吹灰系统组成。 省煤器出口烟气经由 SCR 入口进入 SCR 入口烟道，与喷入的氨/空气混合气均匀混合，从上部进入反应器，通过整流装置，垂直流经催化剂，在催化剂的作用下，氨气和和烟气中的 NOx 反应生成氮气和水，最后通过出口烟道进入空预器。 烟道分为反应器入口烟道、出口烟道两部分。入口烟道从锅炉尾部 N 柱前4340mm 至反应器入口为止。在入口烟道上布置有氨喷射装置、混合器、烟气导流板等。SCR 接口入口烟道的截面尺寸为 3800m×8420mm，材料为 Q235B...
