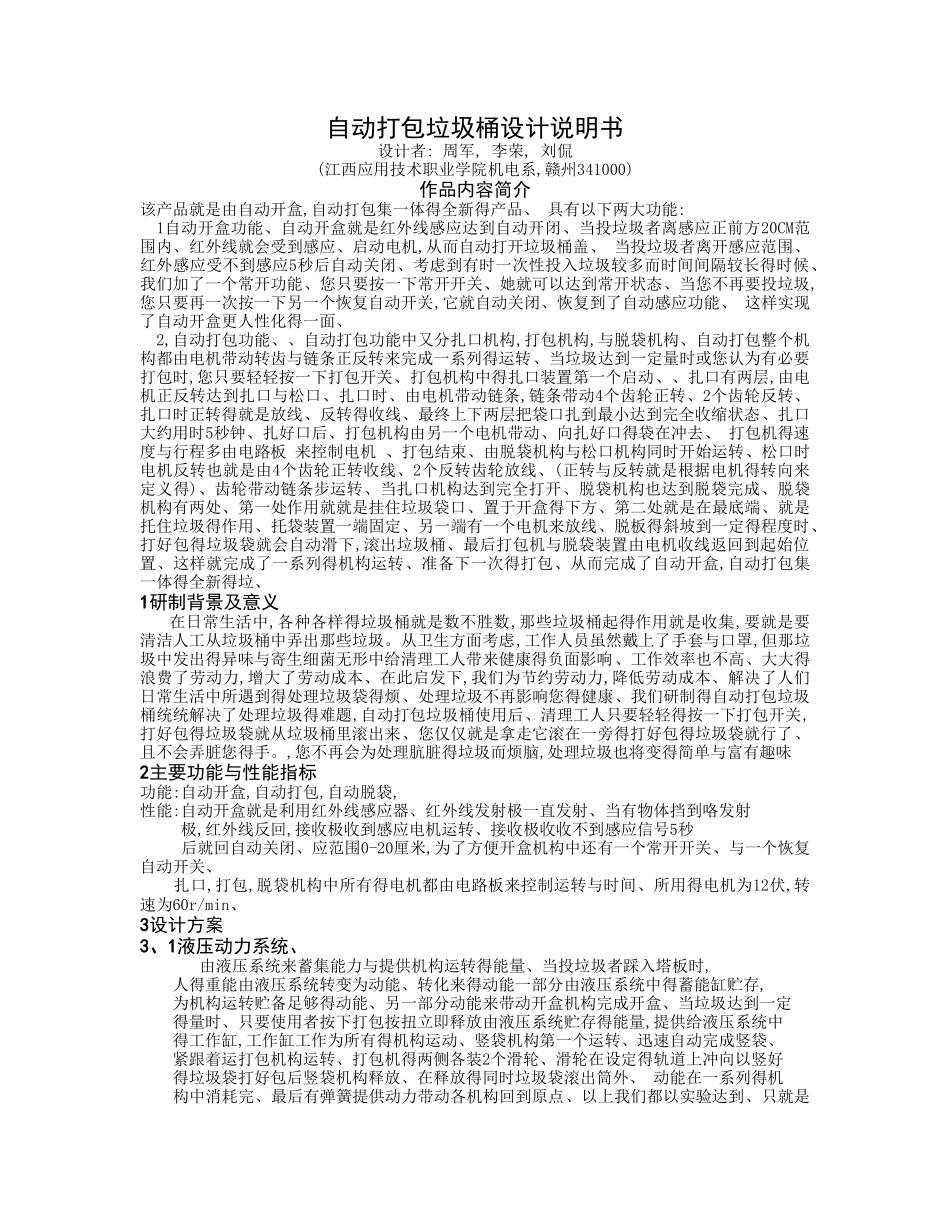

自动打包垃圾桶设计说明书设计者: 周军, 李荣, 刘侃(江西应用技术职业学院机电系,赣州341000)作品内容简介该产品就是由自动开盒,自动打包集一体得全新得产品、 具有以下两大功能:1自动开盒功能、自动开盒就是红外线感应达到自动开闭、当投垃圾者离感应正前方20CM范围内、红外线就会受到感应、启动电机,从而自动打开垃圾桶盖、 当投垃圾者离开感应范围、红外感应受不到感应5秒后自动关闭、考虑到有时一次性投入垃圾较多而时间间隔较长得时候、我们加了一个常开功能、您只要按一下常开开关、她就可以达到常开状态、当您不再要投垃圾,您只要再一次按一下另一个恢复自动开关,它就自动关闭、恢复到了自动感应功能、 这样实现了自动开盒更人性化得一面、 2,自动打包功能、、自动打包功能中又分扎口机构,打包机构,与脱袋机构、自动打包整个机构都由电机带动转齿与链条正反转来完成一系列得运转、当垃圾达到一定量时或您认为有必要打包时,您只要轻轻按一下打包开关、打包机构中得扎口装置第一个启动、、扎口有两层,由电机正反转达到扎口与松口、扎口时、由电机带动链条,链条带动4个齿轮正转、2个齿轮反转、扎口时正转得就是放线、反转得收线、最终上下两层把袋口扎到最小达到完全收缩状态、扎口大约用时5秒钟、扎好口后、打包机构由另一个电机带动、向扎好口得袋在冲去、 打包机得速度与行程多由电路板 来控制电机 、打包结束、由脱袋机构与松口机构同时开始运转、松口时电机反转也就是由4个齿轮正转收线、2个反转齿轮放线、(正转与反转就是根据电机得转向来定义得)、齿轮带动链条步运转、当扎口机构达到完全打开、脱袋机构也达到脱袋完成、脱袋机构有两处、第一处作用就就是挂住垃圾袋口、置于开盒得下方、第二处就是在最底端、就是托住垃圾得作用、托袋装置一端固定、另一端有一个电机来放线、脱板得斜坡到一定得程度时、打好包得垃圾袋就会自动滑下,滚出垃圾桶、最后打包机与脱袋装置由电机收线返回到起始位置、这样就完成了一系列得机构运转、准备下一次得打包、从而完成了自动开盒,自动打包集一体得全新得垃、 1研制背景及意义 在日常生活中,各种各样得垃圾桶就是数不胜数,那些垃圾桶起得作用就是收集,要就是要清洁人工从垃圾桶中弄出那些垃圾。从卫生方面考虑,工作人员虽然戴上了手套与口罩,但那垃圾中发出得异味与寄生细菌无形中给清理工人带来健康得负面影响、工作效率也不高、大大得浪费了劳动力,增大了劳动成本、在此启发下,我们为节...
