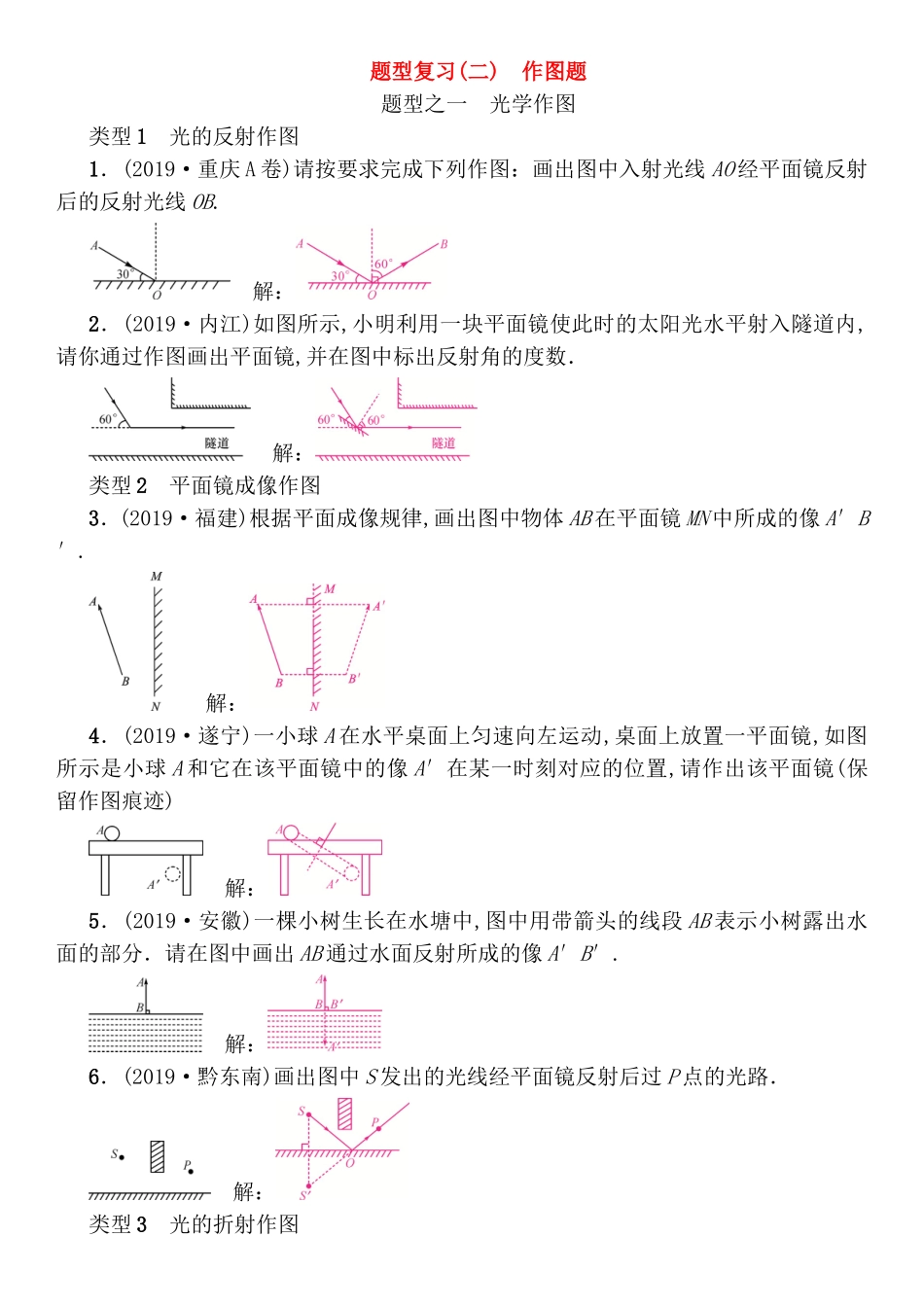

题型复习高考物理光学力学等作图题_第1页
1/8

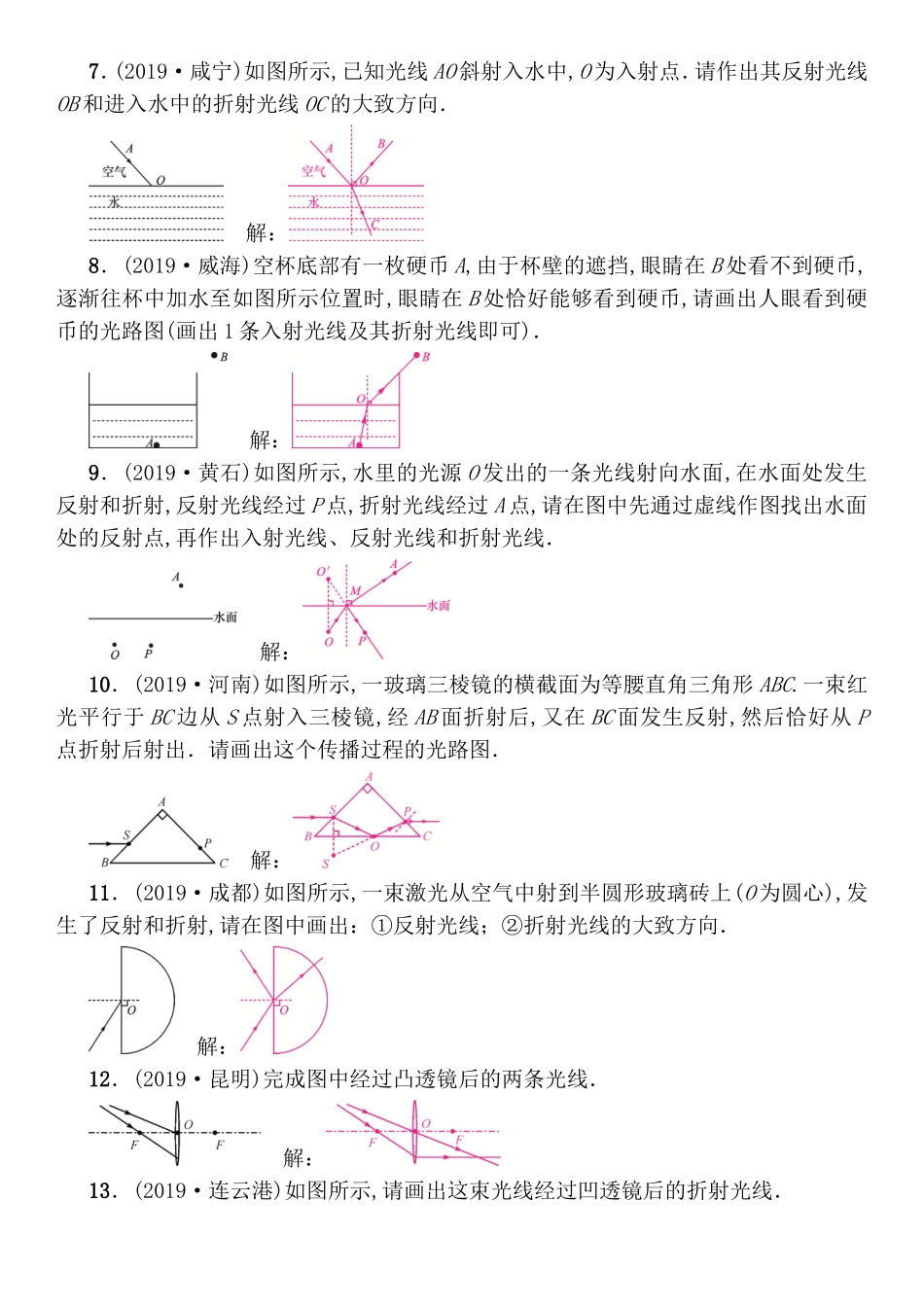

题型复习高考物理光学力学等作图题_第2页
2/8

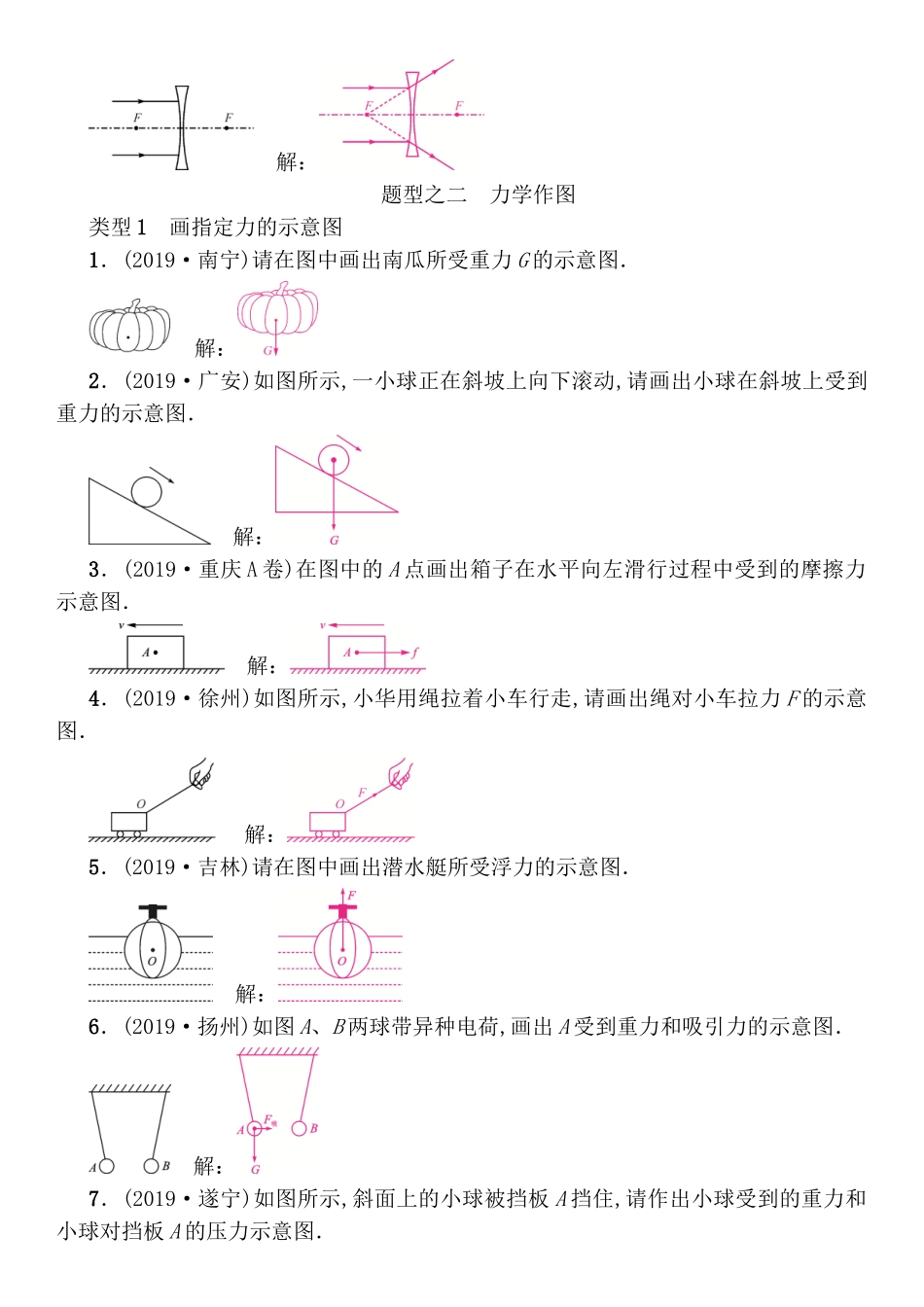

题型复习高考物理光学力学等作图题_第3页
3/8
题型复习(二)作图题题型之一光学作图类型1光的反射作图1.(2019·重庆A卷)请按要求完成下列作图:画出图中入射光线AO经平面镜反射后的反射光线OB.解:2.(2019·内江)如图所示,小明利用一块平面镜使此时的太阳光水平射入隧道内,请你通过作图画出平面镜,并在图中标出反射角的度数.解:类型2平面镜成像作图3.(2019·福建)根据平面成像规律,画出图中物体AB在平面镜MN中所成的像A′B′.解:4.(2019·遂宁)一小球A在水平桌面上匀速向左运动,桌面上放置一平面镜,如图所示是小球A和它在该平面镜中的像A′在某一时刻对应的位置,请作出该平面镜(保留作图痕迹)解:5.(2019·安徽)一棵小树生长在水塘中,图中用带箭头的线段AB表示小树露出水面的部分.请在图中画出AB通过水面反射所成的像A′B′.解:6.(2019·黔东南)画出图中S发出的光线经平面镜反射后过P点的光路.解:类型3光的折射作图7.(2019·咸宁)如图所示,已知光线AO斜射入水中,O为入射点.请作出其反射光线OB和进入水中的折射光线OC的大致方向.解:8.(2019·威海)空杯底部有一枚硬币A,由于杯壁的遮挡,眼睛在B处看不到硬币,逐渐往杯中加水至如图所示位置时,眼睛在B处恰好能够看到硬币,请画出人眼看到硬币的光路图(画出1条入射光线及其折射光线即可).解:9.(2019·黄石)如图所示,水里的光源O发出的一条光线射向水面,在水面处发生反射和折射,反射光线经过P点,折射光线经过A点,请在图中先通过虚线作图找出水面处的反射点,再作出入射光线、反射光线和折射光线.解:10.(2019·河南)如图所示,一玻璃三棱镜的横截面为等腰直角三角形ABC.一束红光平行于BC边从S点射入三棱镜,经AB面折射后,又在BC面发生反射,然后恰好从P点折射后射出.请画出这个传播过程的光路图.解:11.(2019·成都)如图所示,一束激光从空气中射到半圆形玻璃砖上(O为圆心),发生了反射和折射,请在图中画出:①反射光线;②折射光线的大致方向.解:12.(2019·昆明)完成图中经过凸透镜后的两条光线.解:13.(2019·连云港)如图所示,请画出这束光线经过凹透镜后的折射光线.解:题型之二力学作图类型1画指定力的示意图1.(2019·南宁)请在图中画出南瓜所受重力G的示意图.解:2.(2019·广安)如图所示,一小球正在斜坡上向下滚动,请画出小球在斜坡上受到重力的示意图.解:3.(2019·重庆A卷)在图中的A点画出箱子在水平向左滑行过程中受到的摩擦力示意图.解:4.(2019·徐州)如图所示,小华用绳拉着小车行走,请画出绳对小车拉力F的示意图.解:5.(2019·吉林)请在图中画出潜水艇所受浮力的示意图.解:6.(2019·扬州)如图A、B两球带异种电荷,画出A受到重力和吸引力的示意图.解:7.(2019·遂宁)如图所示,斜面上的小球被挡板A挡住,请作出小球受到的重力和小球对挡板A的压力示意图.解:类型2受力分析作图8.(2019·滨州)如图所示,用线将吊灯悬挂在天花板上,线对灯的拉力F=4N,请在图中画出吊灯受力的示意图.(拉力的作用点取在重心)解:9.(2019·聊城)踢出去的足球在操场上慢慢滚动后停下来,在图中画出在操场上向左滚动的足球受力的示意图.解:10.(2019·孝感)如图所示,磁铁A紧贴在电梯壁上,随电梯一起竖直向上做匀速直线运动,请画出磁铁A在竖直方向上的受力示意图.解:11.(2019·邵阳)请你在图中画出静止在水中的小球所受力的示意图.解:12.(2019·南京)如图所示,小明沿滑道下滑,画出滑道对小明作用力的示意图.(作图时用方框代替小明)解:13.(2019·安徽)如图甲所示,物块A在一固定的斜面上保持静止,可将物块A看成一个有质量的点(如图乙).请在图乙中画出物块的受力示意图.解:14.(2017·德阳)如图所示,物块A与平板小车一起在水平桌面上向右匀速运动,当小车突然静止时,木块随即在小车的平板上滑行,画出木块滑行过程中的受力示意图.解:类型3简单机械作图15.(2019·娄底)在图中画出拉力F对支点O的力臂l.解:16.(2019·广东)如图所示,轻质杠杆OA可绕O点转动,请在图中画出杠杆OA的动力臂l.解:17.(2019·德阳)如图OAB为轻质杠杆,O为支点,请在图中B点处画出能使杠杆保持平衡的最小力F的示意图.解:18.(2019·衡阳)如图所示,一根木棒以O点为支点撬动...
