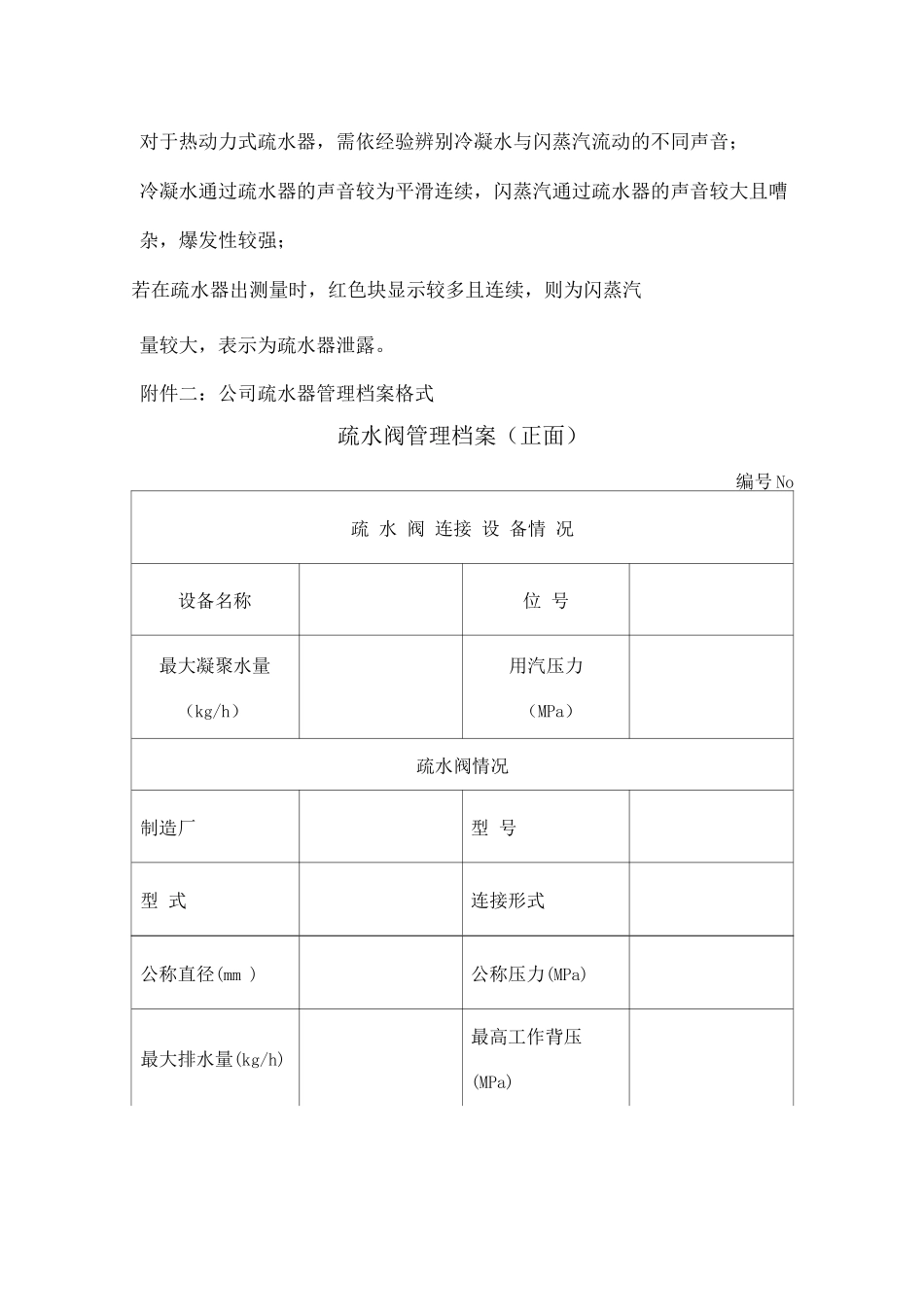

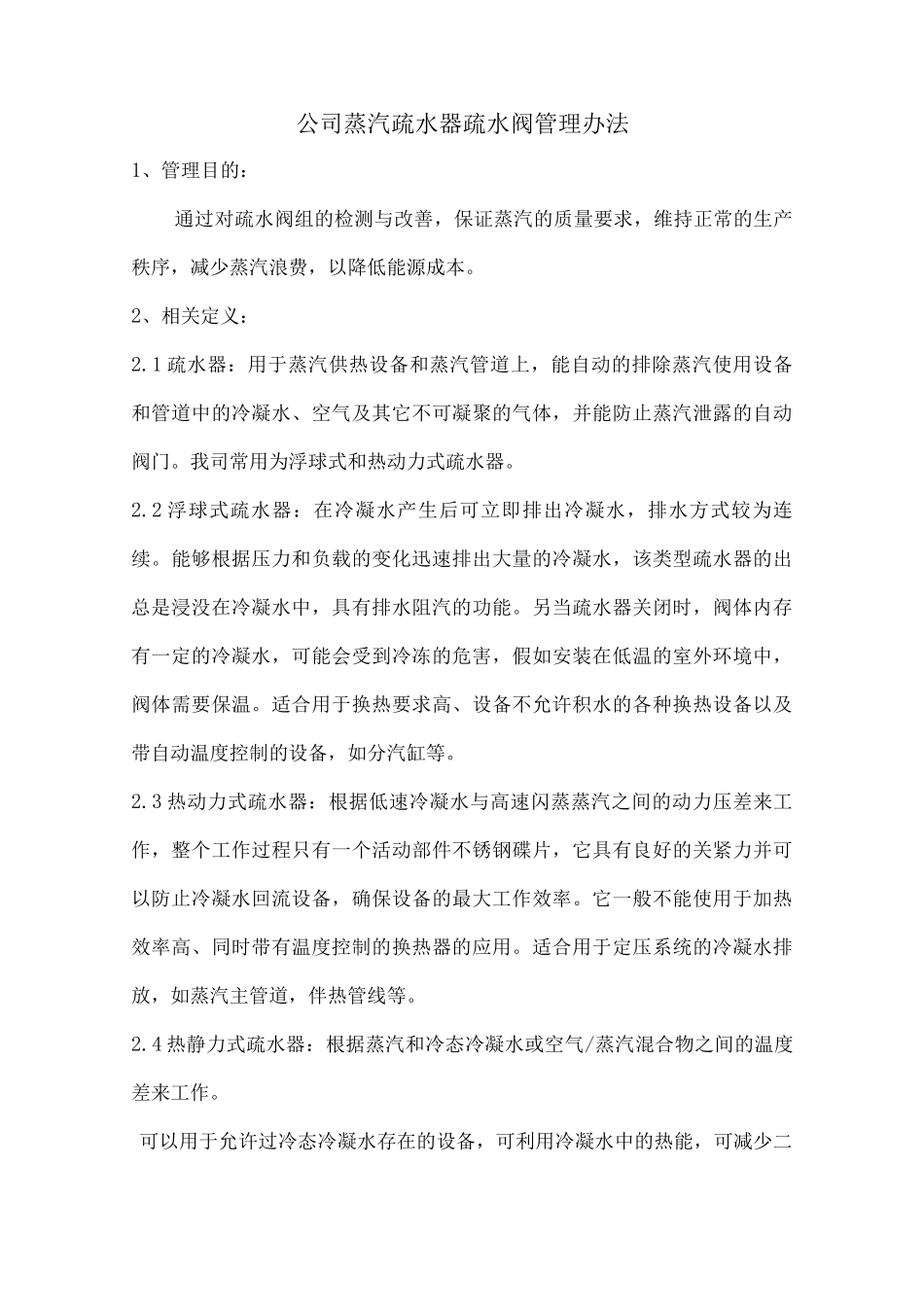

公司蒸汽疏水器疏水阀管理办法1、管理目的：通过对疏水阀组的检测与改善，保证蒸汽的质量要求，维持正常的生产秩序，减少蒸汽浪费，以降低能源成本。2、相关定义：2.1 疏水器：用于蒸汽供热设备和蒸汽管道上，能自动的排除蒸汽使用设备和管道中的冷凝水、空气及其它不可凝聚的气体，并能防止蒸汽泄露的自动阀门。我司常用为浮球式和热动力式疏水器。2.2 浮球式疏水器：在冷凝水产生后可立即排出冷凝水，排水方式较为连续。能够根据压力和负载的变化迅速排出大量的冷凝水，该类型疏水器的出总是浸没在冷凝水中，具有排水阻汽的功能。另当疏水器关闭时，阀体内存有一定的冷凝水，可能会受到冷冻的危害，假如安装在低温的室外环境中，阀体需要保温。适合用于换热要求高、设备不允许积水的各种换热设备以及带自动温度控制的设备，如分汽缸等。2.3 热动力式疏水器：根据低速冷凝水与高速闪蒸蒸汽之间的动力压差来工作，整个工作过程只有一个活动部件不锈钢碟片，它具有良好的关紧力并可以防止冷凝水回流设备，确保设备的最大工作效率。它一般不能使用于加热效率高、同时带有温度控制的换热器的应用。适合用于定压系统的冷凝水排放，如蒸汽主管道，伴热管线等。2.4 热静力式疏水器：根据蒸汽和冷态冷凝水或空气/蒸汽混合物之间的温度差来工作。可以用于允许过冷态冷凝水存在的设备，可利用冷凝水中的热能，可减少二次蒸汽的损失。主要应用在非关键性的设备上，如伴热管、换热盘管等。3、管理办法3.1 依具体检测仪器和方法（如附件一），建立和完善《疏水器档案记录表》（如附件二）。附件一：疏水器检测仪及检测方式1.1PK1 笔式检测器将检测笔笔尖之感应器放置于疏水器入，应尽量平行放置；并将显示值与相应压力下之 AVG 标准值进行对比；若显示值大于 AVG 标准值，则为损坏；若疏水器表面温度低于相对饱和温度的 60%，则推断为积水堵塞。辅助推断表格：如附件四《PK1 检测推断值表》。1.2FLUKE 枪式激光温度检测器检测疏水器组入的温度值，并与相应压力下饱和蒸汽的温度值（如下表）进行比较，在疏水器工作正常情况下，入温度应与饱和蒸汽温度相近；压力（Mpa）0.10.30.50.60.70.80.91温度（C）120.4143.8158.9165170.5175.4180184.1测疏水器组出入的温度值，若出入温度相差± 10°C 以内，推断为泄露；1.2.3—般地，出温度低于入温度 30〜80C 之间为正常，视疏水器具体工作状态而定。1.3UP1 超声波听诊器对于浮球式疏水器，其声音较...
