蓄水池及给水管道施工方案

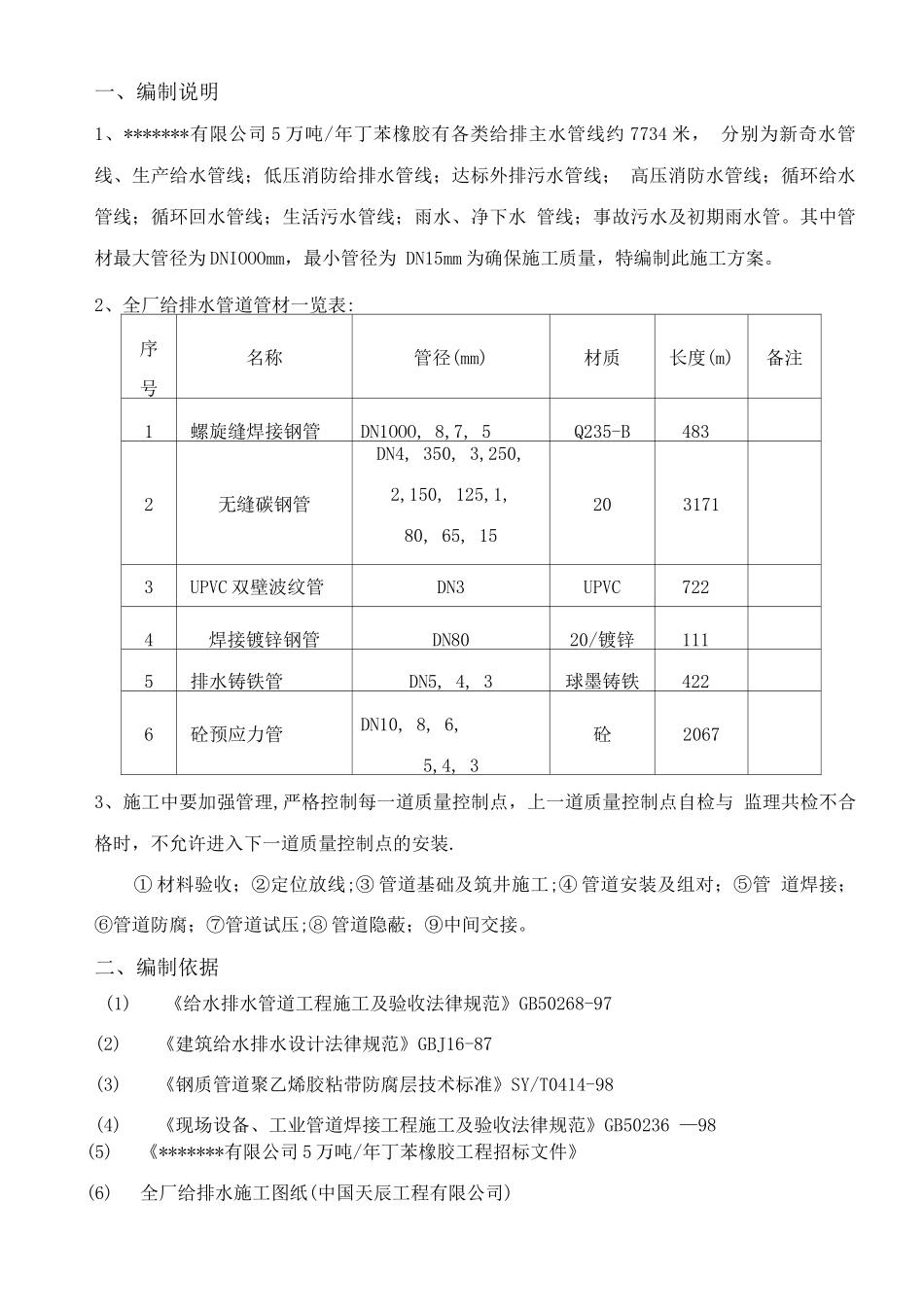

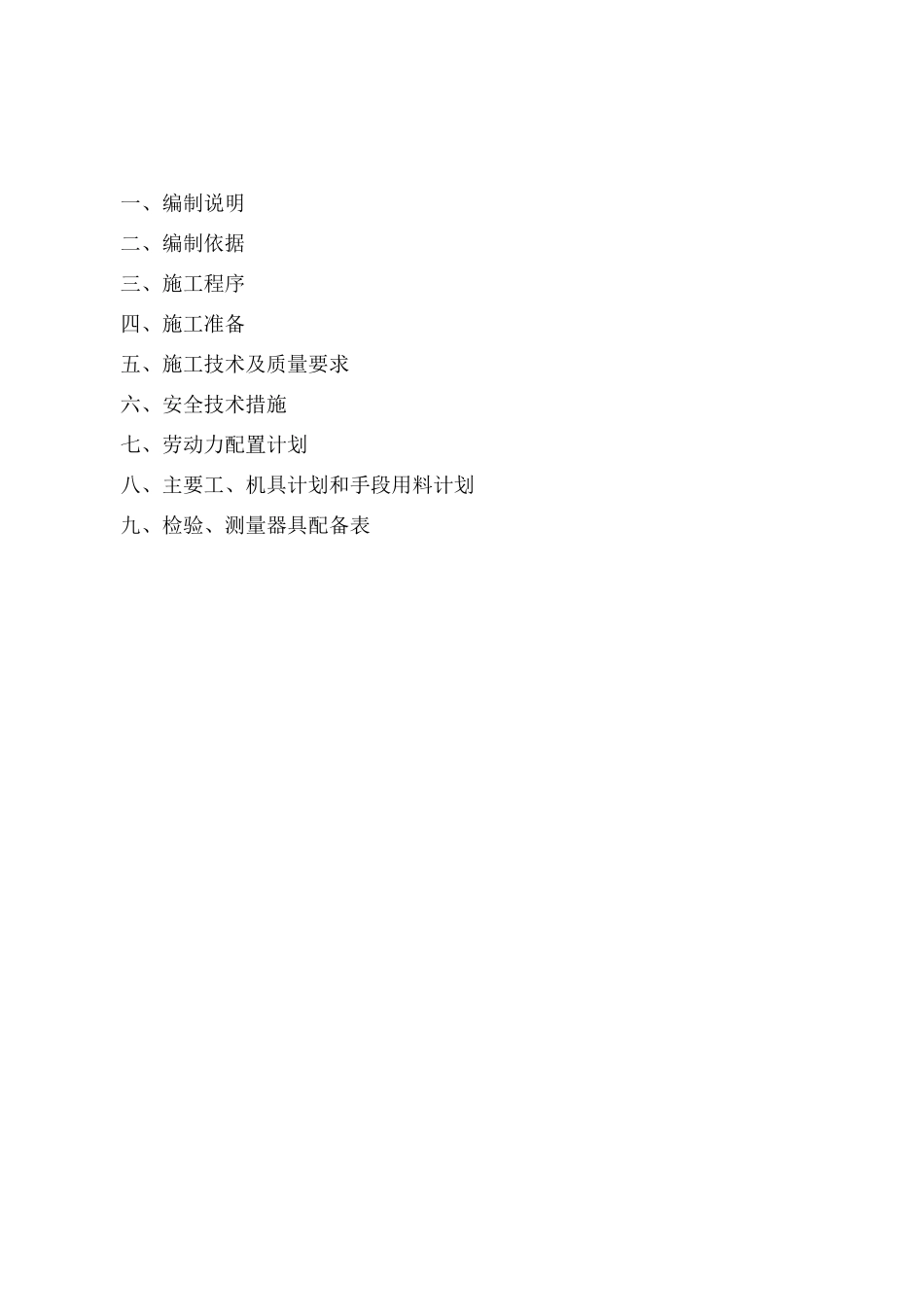

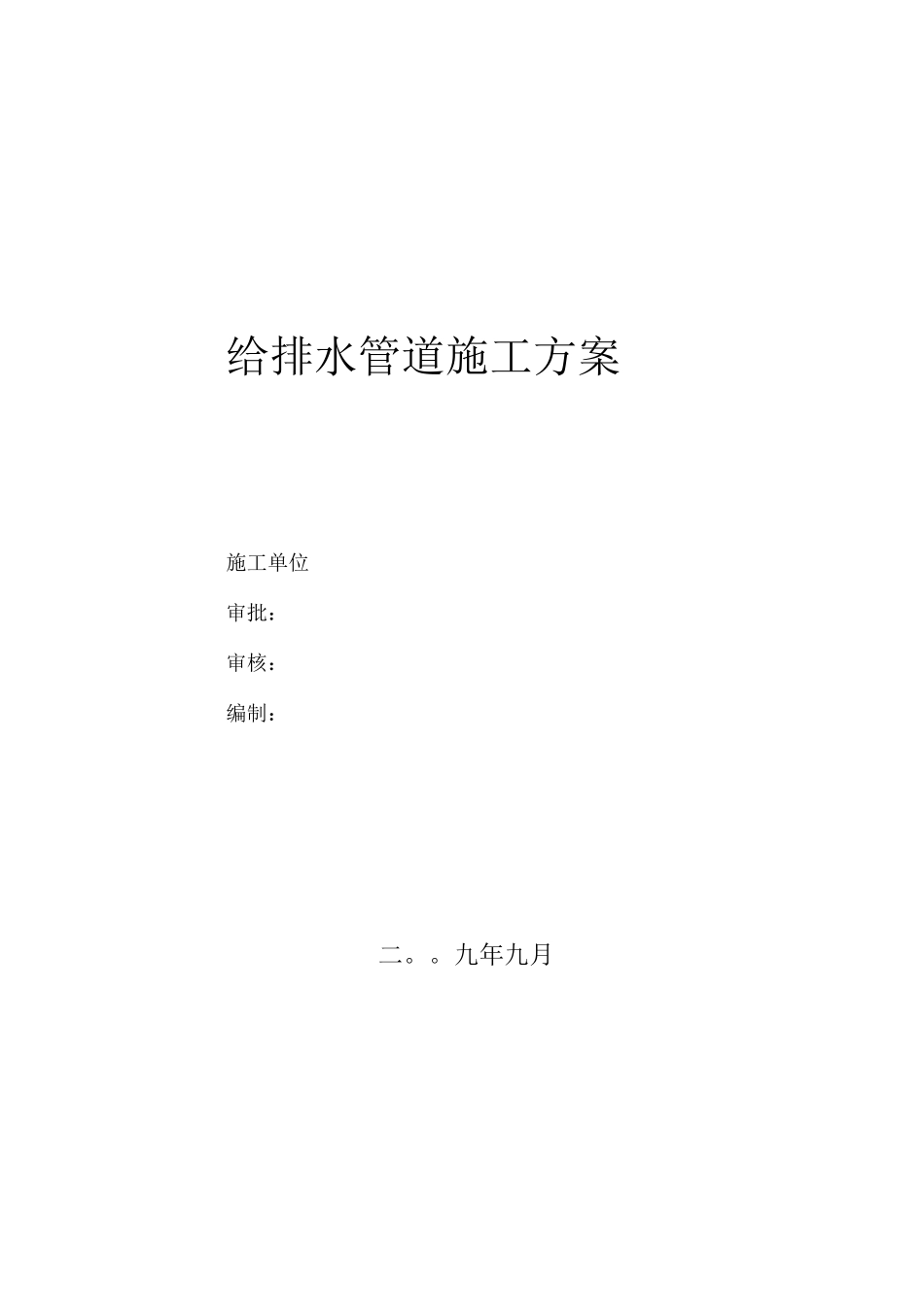

给排水管道施工方案施工单位审批：审核：编制：二。。九年九月一、编制说明二、编制依据三、施工程序四、施工准备五、施工技术及质量要求六、安全技术措施七、劳动力配置计划八、主要工、机具计划和手段用料计划九、检验、测量器具配备表一、编制说明1、*******有限公司 5 万吨/年丁苯橡胶有各类给排主水管线约 7734 米， 分别为新奇水管线、生产给水管线；低压消防给排水管线；达标外排污水管线； 高压消防水管线；循环给水管线；循环回水管线；生活污水管线；雨水、净下水 管线；事故污水及初期雨水管。其中管材最大管径为 DNIOOOmm，最小管径为 DN15mm 为确保施工质量，特编制此施工方案。2、全厂给排水管道管材一览表:序号名称管径(mm)材质长度(m)备注1螺旋缝焊接钢管DN1OOO, 8,7, 5Q235-B4832无缝碳钢管DN4, 350, 3,250,2,150, 125,1,80, 65, 152031713UPVC 双壁波纹管DN3UPVC7224焊接镀锌钢管DN8020/镀锌1115排水铸铁管DN5, 4, 3球墨铸铁4226砼预应力管DN10, 8, 6,5,4, 3砼20673、施工中要加强管理,严格控制每一道质量控制点，上一道质量控制点自检与 监理共检不合格时，不允许进入下一道质量控制点的安装.① 材料验收；②定位放线;③ 管道基础及筑井施工;④ 管道安装及组对；⑤管 道焊接；⑥管道防腐；⑦管道试压;⑧ 管道隐蔽；⑨中间交接。二、编制依据(1)《给水排水管道工程施工及验收法律规范》GB50268-97(2)《建筑给水排水设计法律规范》GBJ16-87(3)《钢质管道聚乙烯胶粘带防腐层技术标准》SY/T0414-98(4)《现场设备、工业管道焊接工程施工及验收法律规范》GB50236 —98(5)《*******有限公司 5 万吨/年丁苯橡胶工程招标文件》(6)全厂给排水施工图纸(中国天辰工程有限公司)三、施工程序1、地下管道施工程序四、施工准备1、施工技术准备1。1 参加由建设单位组织的四方(设计单位，建设单位，监理单位，施工单位) 图纸会审，并做好记录。1.2 编制并报审施工方案，施工前对施工人员进行详细的技术交底。1.3 组织施工人员认真熟悉图纸，施工方案，技术资料，安全技术措施。2、施工现场准备2.1 地下管的坐标、坡度是管网施工中最易出问题的地方，要求对每一条管线应 画出它的走向图、标示书、标高、坐标、管径、高程及各个拐点、起伏点，尤其 是相距交叉的管道应在交叉部位标注出高程和管径，在施工中应反复测量核实避 免出现管线交叉相撞的情况。2。2 根据施工总平面布置的要求堆放材料、摆放施工机...
