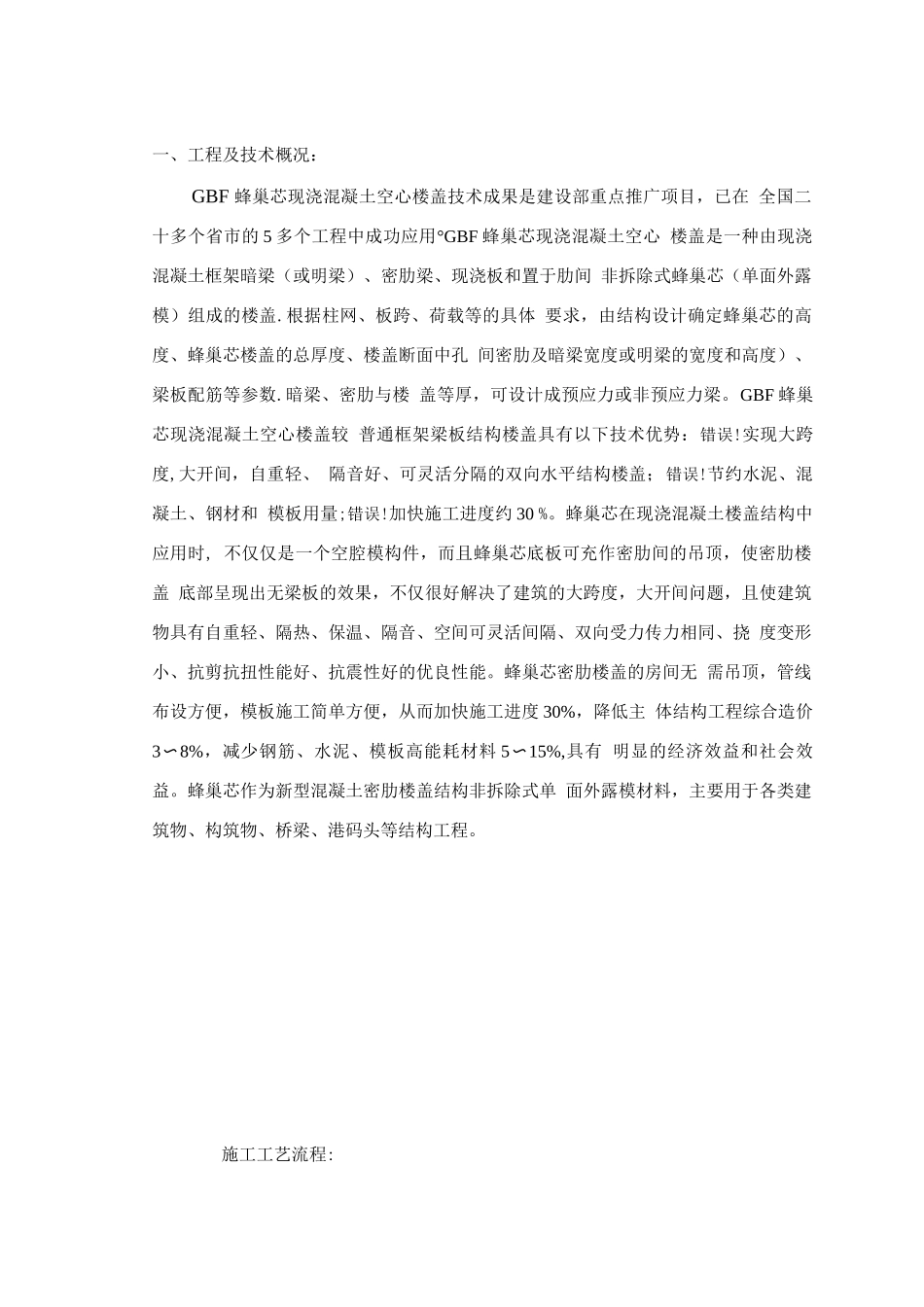

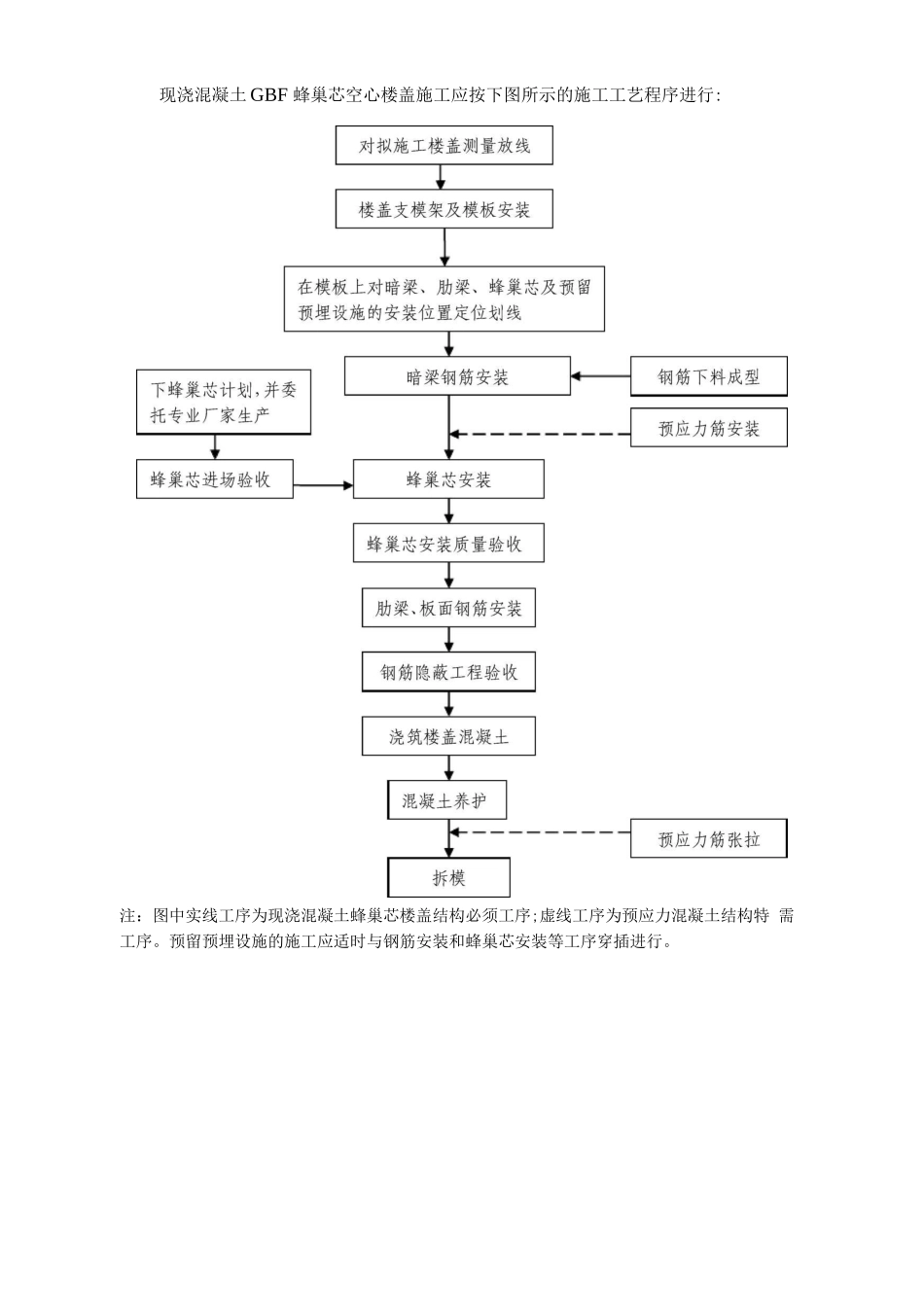

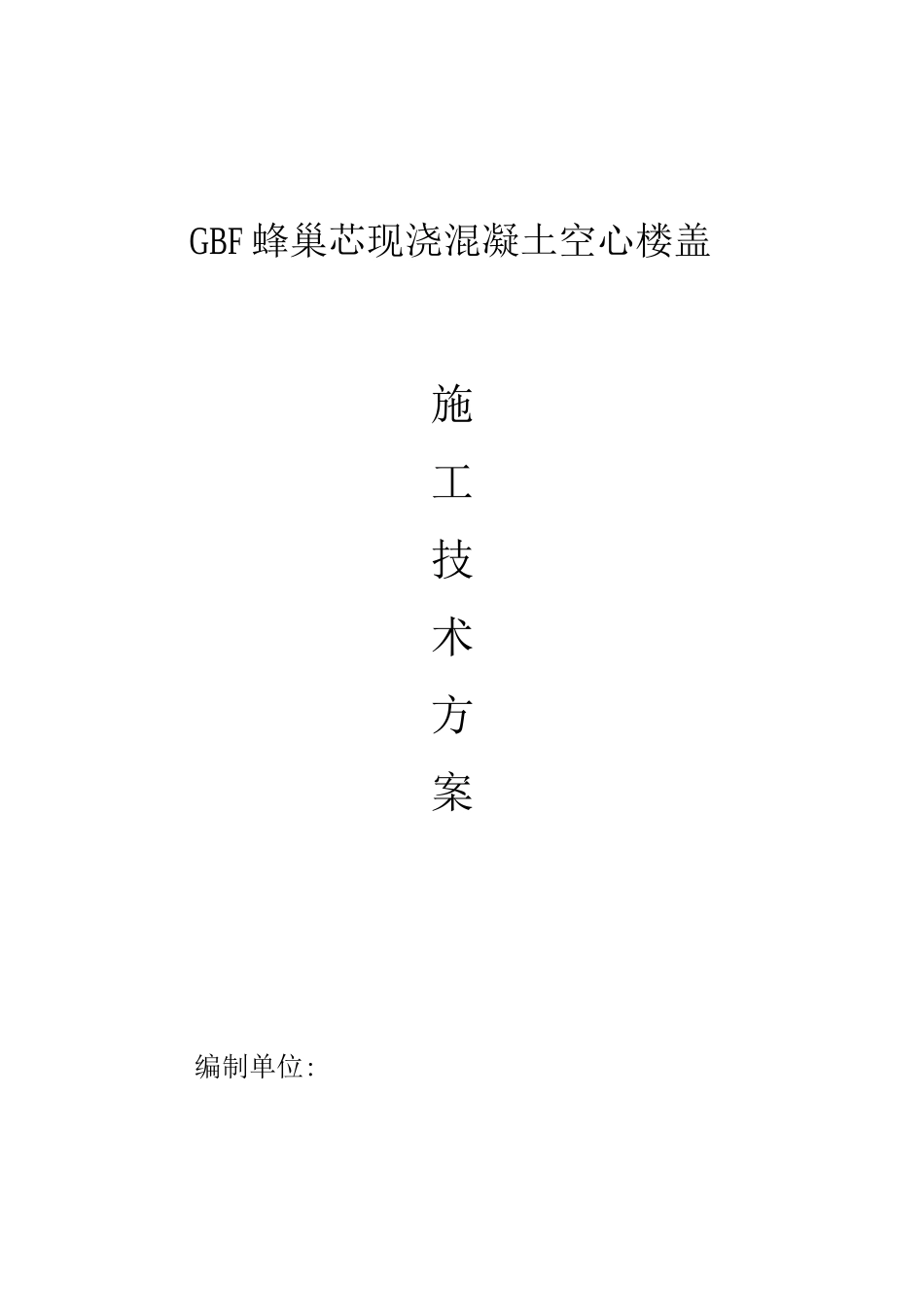

GBF 蜂巢芯现浇混凝土空心楼盖施 工 技 术 方 案编制单位:一、工程及技术概况：GBF 蜂巢芯现浇混凝土空心楼盖技术成果是建设部重点推广项目，已在 全国二十多个省市的 5 多个工程中成功应用°GBF 蜂巢芯现浇混凝土空心 楼盖是一种由现浇混凝土框架暗梁（或明梁）、密肋梁、现浇板和置于肋间 非拆除式蜂巢芯（单面外露模）组成的楼盖.根据柱网、板跨、荷载等的具体 要求，由结构设计确定蜂巢芯的高度、蜂巢芯楼盖的总厚度、楼盖断面中孔 间密肋及暗梁宽度或明梁的宽度和高度）、梁板配筋等参数.暗梁、密肋与楼 盖等厚，可设计成预应力或非预应力梁。GBF 蜂巢芯现浇混凝土空心楼盖较 普通框架梁板结构楼盖具有以下技术优势：错误!实现大跨度,大开间，自重轻、 隔音好、可灵活分隔的双向水平结构楼盖；错误!节约水泥、混凝土、钢材和 模板用量;错误!加快施工进度约 30 %。蜂巢芯在现浇混凝土楼盖结构中应用时, 不仅仅是一个空腔模构件，而且蜂巢芯底板可充作密肋间的吊顶，使密肋楼盖 底部呈现出无梁板的效果，不仅很好解决了建筑的大跨度，大开间问题，且使建筑 物具有自重轻、隔热、保温、隔音、空间可灵活间隔、双向受力传力相同、挠 度变形小、抗剪抗扭性能好、抗震性好的优良性能。蜂巢芯密肋楼盖的房间无 需吊顶，管线布设方便，模板施工简单方便，从而加快施工进度 30%，降低主 体结构工程综合造价3〜8%，减少钢筋、水泥、模板高能耗材料 5〜15%,具有 明显的经济效益和社会效益。蜂巢芯作为新型混凝土密肋楼盖结构非拆除式单 面外露模材料，主要用于各类建筑物、构筑物、桥梁、港码头等结构工程。施工工艺流程:现浇混凝土 GBF 蜂巢芯空心楼盖施工应按下图所示的施工工艺程序进行:注：图中实线工序为现浇混凝土蜂巢芯楼盖结构必须工序;虚线工序为预应力混凝土结构特 需工序。预留预埋设施的施工应适时与钢筋安装和蜂巢芯安装等工序穿插进行。楼板平模竖向支撑支楼板平模，暗梁钢筋安装蜂巢芯安装暗敷线管的安装拆模板后的效果 三、模板1.必须根据蜂巢芯空腹楼盖的暗梁（或明梁）、密肋梁、现浇板、蜂巢芯的重量及平面具体位置作恒载取值，并充分考虑施工荷载后，进行模板的竖向、侧向 承载和稳定计算，以及上层支撑架立杆对下层楼板竖向冲切验算，设计模板、 木龙骨与钢管支模架。本工程空心楼盖模板支模架采纳① 48x3.5 脚手架钢 管搭设，支模架立杆纵横向间距为8mm，横向水平杆步距不大于 1。5m, ...
