螺旋钻孔灌注桩施工技术交底

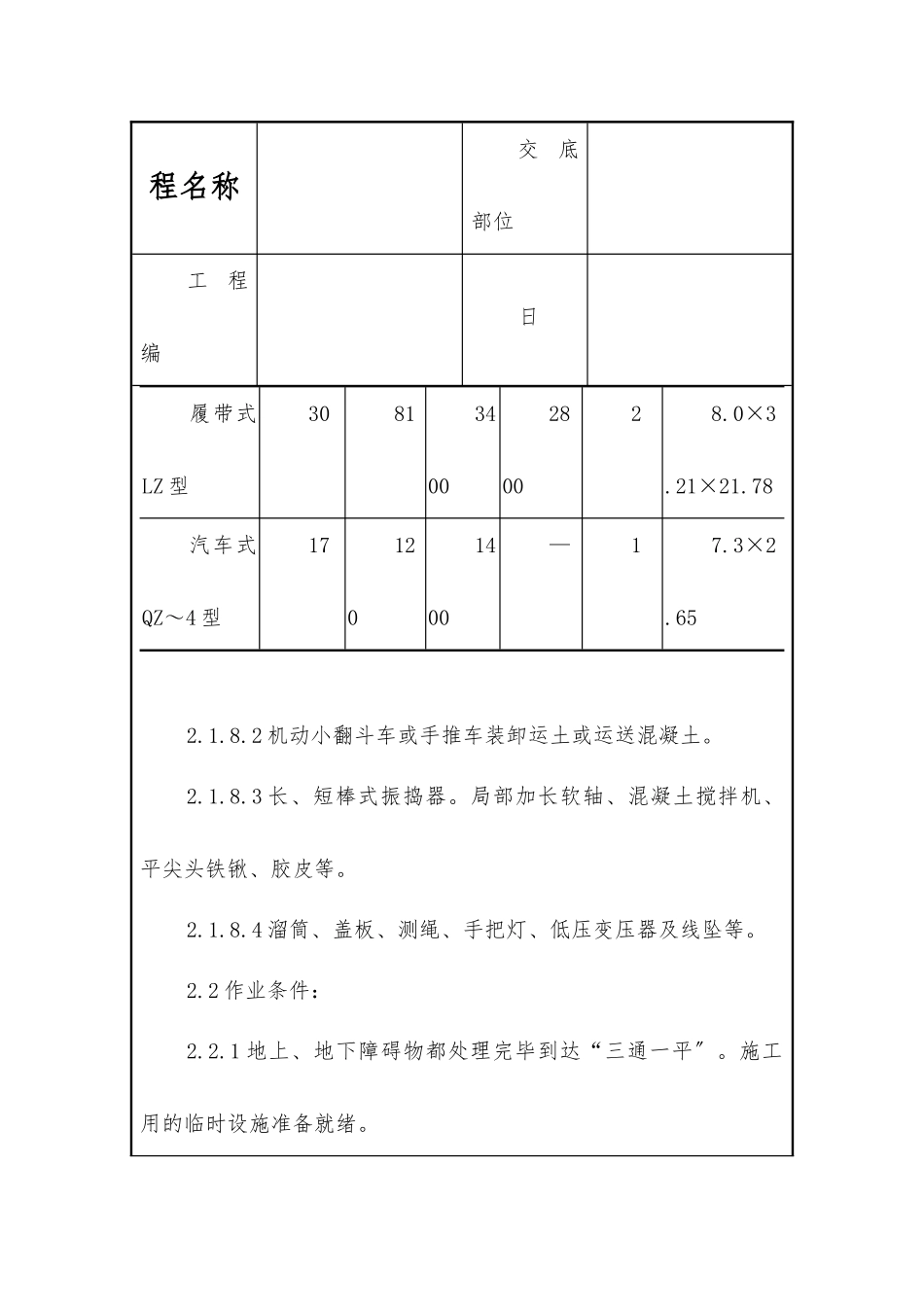

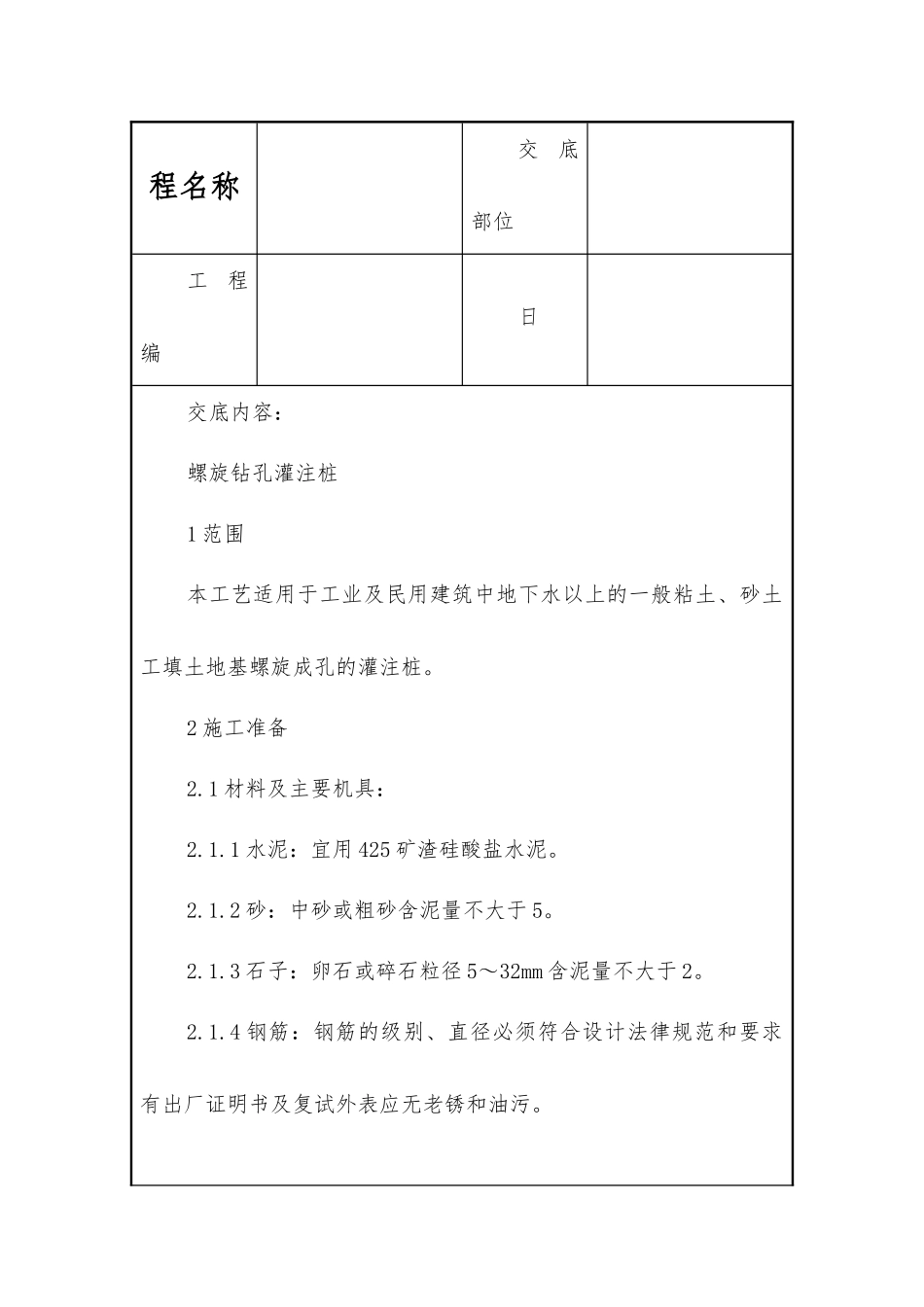

程名称交底部位工程编日交底内容：螺旋钻孔灌注桩1 范围本工艺适用于工业及民用建筑中地下水以上的一般粘土、砂土工填土地基螺旋成孔的灌注桩。2 施工准备2.1 材料及主要机具：2.1.1 水泥：宜用 425 矿渣硅酸盐水泥。2.1.2 砂：中砂或粗砂含泥量不大于 5。2.1.3 石子：卵石或碎石粒径 5～32mm 含泥量不大于 2。2.1.4 钢筋：钢筋的级别、直径必须符合设计法律规范和要求有出厂证明书及复试外表应无老锈和油污。程名称交底部位工程编日2.1.5 垫块：用 1∶3 水泥砂浆埋 22 火烧丝提早预制成或用塑料卡。2.1.6 火烧丝：规格 18～20 铁丝烧成。2.1.7 外加剂：掺合料；根据施工需要通过试验确定。2.1.8 主要机具：2.1.8.1 螺旋钻孔机：常用的主要技术参数见表 2-7。 常用螺旋钻孔机的主要技术参数表 2-7电机功率(kW)回转速度(r/min)回转扭矩(N·m)钻进 下 压力(N)钻进速度(m/min)外形尺寸长×宽×高 (m)程名称交底部位工程编日履带式LZ 型30813400280028.0×3.21×21.78汽车式QZ～4 型171201400—17.3×2.652.1.8.2 机动小翻斗车或手推车装卸运土或运送混凝土。2.1.8.3 长、短棒式振捣器。局部加长软轴、混凝土搅拌机、平尖头铁锹、胶皮等。2.1.8.4 溜筒、盖板、测绳、手把灯、低压变压器及线坠等。2.2 作业条件：2.2.1 地上、地下障碍物都处理完毕到达“三通一平〞。施工用的临时设施准备就绪。程名称交底部位工程编日2.2.2 场地标高一般应为承台梁的上皮标高并经过夯实或碾压。2.2.3 分段制作好钢筋笼其长度以 5～8m 为宜。2.2.4 根据图纸放出轴线及桩位点抄上程度标高木橛并经过预检签证。2.2.5 施工之前应作成孔试验数量不少于两根。2.2.6 要选择和确定钻孔机的进出道路和钻孔顺序制定施工方案做好技术交底。3 操作工艺3.1 工艺流程：3.1.1 成孔工艺流程：钻→钻 →检→孔→孔→移程名称交底部位工程编日孔机就位孔查质量底清理口盖板钻孔机3.1.2 浇筑混凝土工艺流程：移 盖 板测 孔 深 、 垂直度→放钢 筋笼→放混 凝 土溜洞→浇 筑 混 凝土 (随浇随振)→插桩顶钢筋3.2 钻孔机就位：钻孔机就位时必须保持平稳不发生倾斜、位移为准确控制钻孔深度应在机架上或机上作出控制的标尺以便在施工中进度观测、记录。3.3 钻孔：调直机架挺杆对好桩位〔用对位圈〕开动机器钻程名称交底部位工程编日进、出土到达控制深度后停钻、提钻。3.4 检查成孔质量：3.4.1 钻深测定。用测深绳〔锤〕或...
