螺旋钻成孔灌注桩施工方案

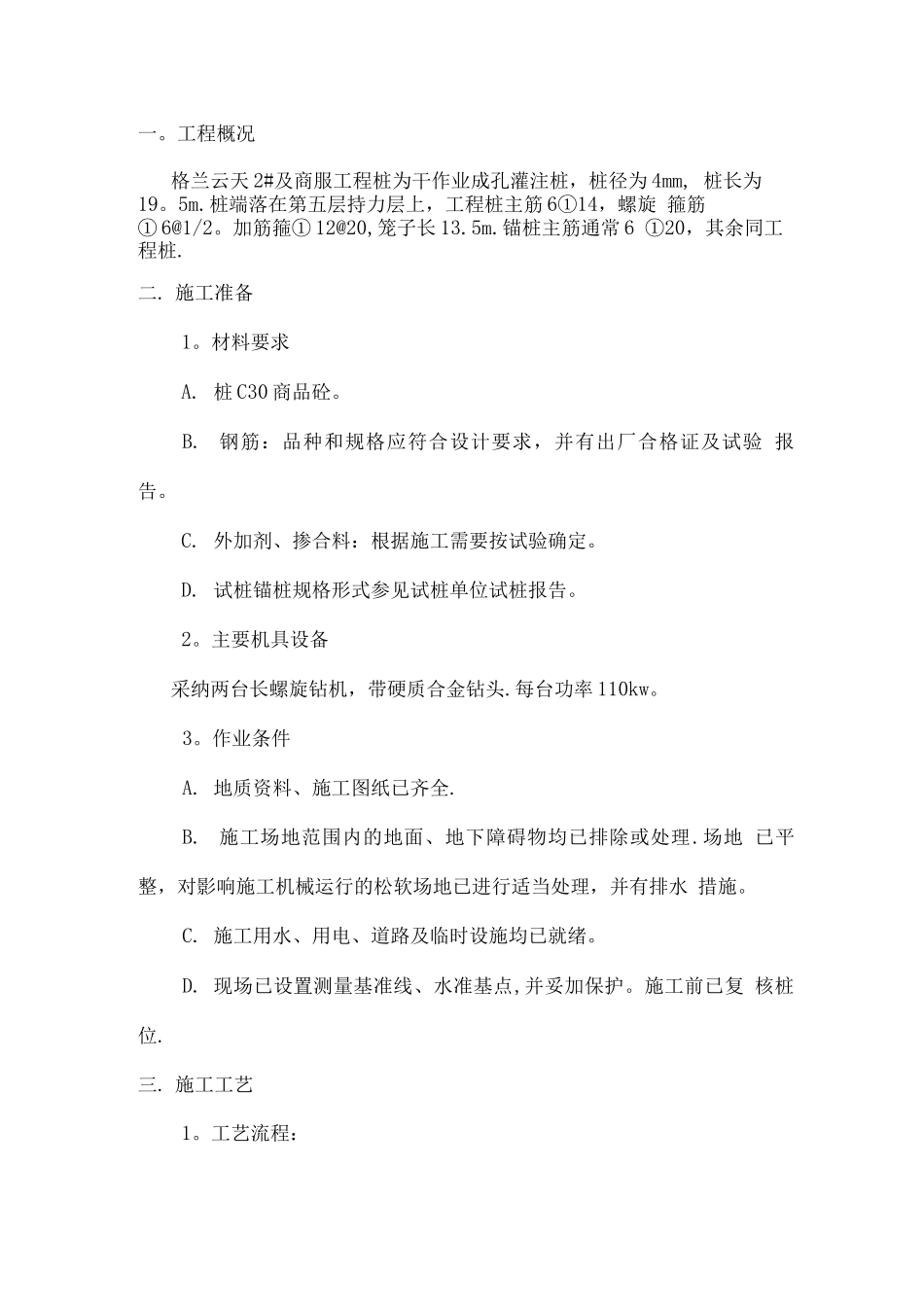

一。工程概况格兰云天 2#及商服工程桩为干作业成孔灌注桩，桩径为 4mm, 桩长为19。5m.桩端落在第五层持力层上，工程桩主筋 6①14，螺旋 箍筋① 6@1/2。加筋箍① 12@20,笼子长 13.5m.锚桩主筋通常 6 ①20，其余同工程桩.二. 施工准备1。材料要求A. 桩 C30 商品砼。B.钢筋：品种和规格应符合设计要求，并有出厂合格证及试验 报告。C. 外加剂、掺合料：根据施工需要按试验确定。D. 试桩锚桩规格形式参见试桩单位试桩报告。2。主要机具设备采纳两台长螺旋钻机，带硬质合金钻头.每台功率 110kw。3。作业条件A. 地质资料、施工图纸已齐全.B.施工场地范围内的地面、地下障碍物均已排除或处理.场地 已平整，对影响施工机械运行的松软场地已进行适当处理，并有排水 措施。C. 施工用水、用电、道路及临时设施均已就绪。D. 现场已设置测量基准线、水准基点,并妥加保护。施工前已复 核桩位.三. 施工工艺1。工艺流程：A。成孔工艺流程：钻孔机就位 T 钻孔 T 检查质量 T 孔底清理 T 孔盖板 T 移钻孔 机B.浇筑混凝土工艺流程:采纳商品混凝土浇筑。移盖板测孔深、垂直度 T 放钢筋笼 T 浇筑混凝土（随浇随振）2。钻孔机就位时应校正，要求保持平整、稳固，使在钻进时不发 生倾斜或移动。在钻架上应有控制深度标尺，以便在施工中进行观测、 记录。3。钻孔时，先调直桩架挺杆，对好桩位；启动钻机钻 0.5~1.0m 深，检查一切正常后，再继续钻进，土块随螺栓叶片上升排出孔， 达到设计深度后停钻，提钻，检查成孔质量；即可移动钻机至下一桩 位.（桩跳跃式，每四桩承台对角线打，五桩承台一次施工两个）4。钻进过程中，排出孔的土应随时清除、运走，钻到预定深 度后，应在原深处空转清土,然后停止回转，提钻杆，但不转动。5。钻进时如严重坍孔，有大量的泥土时，需回填砂或粘土重新 钻孔或往孔内倒少量土粉或石灰粉。如遇有含石块较多的土层，或含 水量较大的软塑粘土层时，应注意避开钻杆晃动引起孔径扩大，致使 孔壁附着扰动土和孔底增加回落土.6。清孔后应用测绳，虚土厚度等于钻深与孔深之差值，一般不 应大于1mm.如清孔时少量浮土泥浆不易清除，可投入 25〜60mm 厚 的卵石或碎石插实，以挤密土体。7。钢筋笼骨架一次绑好，并绑好砂浆块，对准孔位吊直扶稳, 缓慢送人孔内，不碰孔壁。下放到设计位置后，立即固定。保护层为 50mm。钢筋笼过长时，采纳单面搭界焊连接。8。钢筋笼定位后，立即灌注混凝土（混凝...
