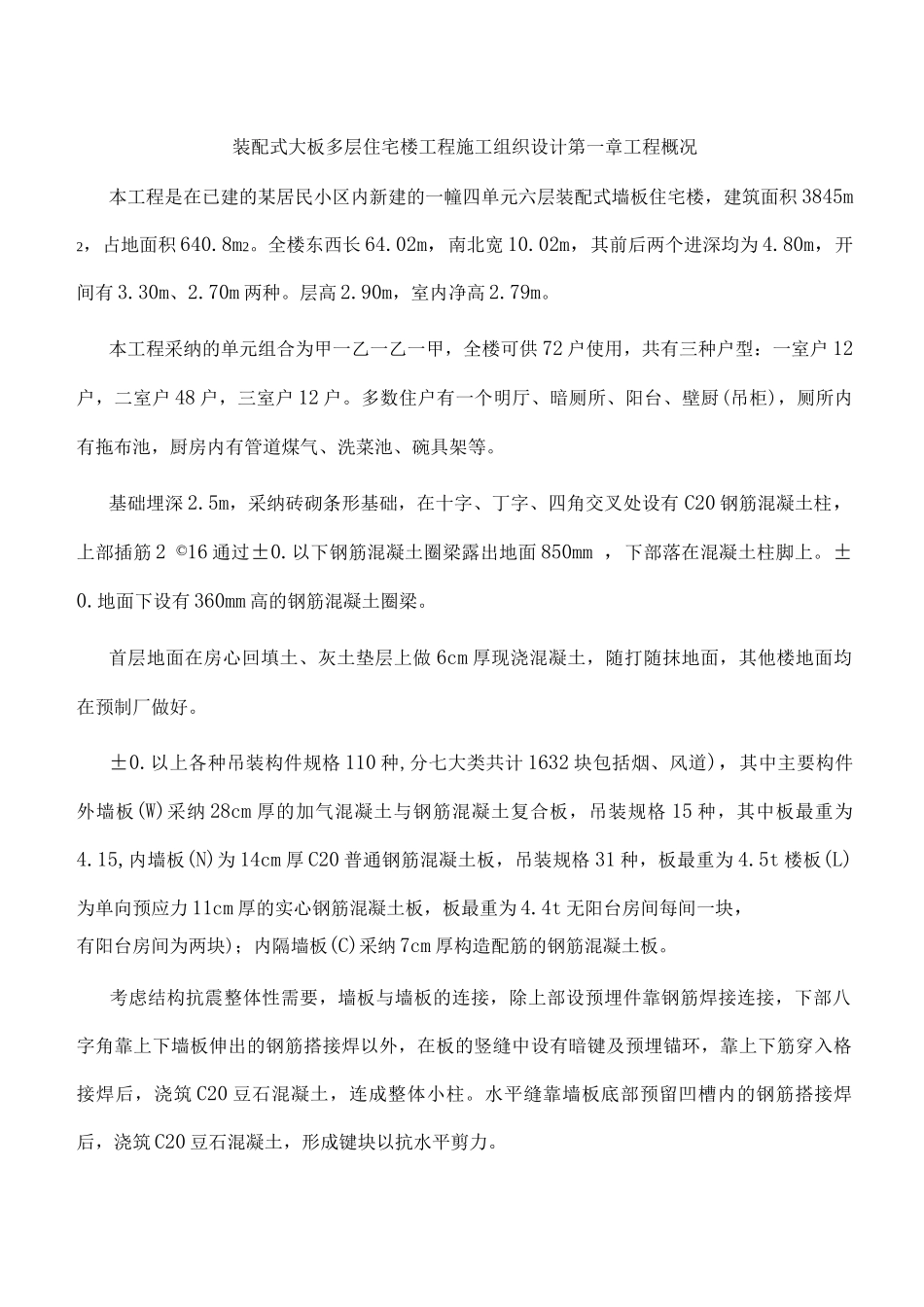

装配式大板多层住宅楼工程施工组织设计第一章工程概况本工程是在已建的某居民小区内新建的一幢四单元六层装配式墙板住宅楼，建筑面积 3845m 2，占地面积 640.8m2。全楼东西长 64.02m，南北宽 10.02m，其前后两个进深均为 4.80m，开间有 3.30m、2.70m 两种。层高 2.90m，室内净高 2.79m。本工程采纳的单元组合为甲一乙一乙一甲，全楼可供 72 户使用，共有三种户型：一室户 12户，二室户 48 户，三室户 12 户。多数住户有一个明厅、暗厕所、阳台、壁厨(吊柜)，厕所内有拖布池，厨房内有管道煤气、洗菜池、碗具架等。基础埋深 2.5m，采纳砖砌条形基础，在十字、丁字、四角交叉处设有 C20 钢筋混凝土柱，上部插筋 2 ©16 通过±0.以下钢筋混凝土圈梁露出地面 850mm ，下部落在混凝土柱脚上。± 0.地面下设有 360mm 高的钢筋混凝土圈梁。首层地面在房心回填土、灰土垫层上做 6cm 厚现浇混凝土，随打随抹地面，其他楼地面均在预制厂做好。±0.以上各种吊装构件规格 110 种,分七大类共计 1632 块包括烟、风道)，其中主要构件外墙板(W)采纳 28cm 厚的加气混凝土与钢筋混凝土复合板，吊装规格 15 种，其中板最重为4.15,内墙板(N)为 14cm 厚 C20 普通钢筋混凝土板，吊装规格 31 种，板最重为 4.5t 楼板(L)为单向预应力 11cm 厚的实心钢筋混凝土板，板最重为 4.4t 无阳台房间每间一块，有阳台房间为两块)；内隔墙板(C)采纳 7cm 厚构造配筋的钢筋混凝土板。考虑结构抗震整体性需要，墙板与墙板的连接，除上部设预埋件靠钢筋焊接连接，下部八字角靠上下墙板伸出的钢筋搭接焊以外，在板的竖缝中设有暗键及预埋锚环，靠上下筋穿入格接焊后，浇筑 C20 豆石混凝土，连成整体小柱。水平缝靠墙板底部预留凹槽内的钢筋搭接焊后，浇筑 C20 豆石混凝土，形成键块以抗水平剪力。外墙板除有上述结构构造要求外，尚兼有防水保温等建筑功能要求。因此，对外墙板侧面构造防水的槽、台等部位的棱角，一定要注意保护。本工程施工主要特点是：结构施工工期短，装修工程现场湿作业量少;构件吊装型号较多；焊接工作量较大，板缝处有一定的现浇混凝土量。这些特点在施工各个环节中，应引起重视。第二章施工部署按目前施工效率及管理水平，各主要施工阶段工期比例约为：基础(条形基础)：结构吊装：水电、装修=2： 1： 3。若以结构吊装 3d 一层考虑，则结构工期约为 20d，基础 40d，水电、装修 60d，总工期约为 120d...
