装配式机电工程质量检查控制要点

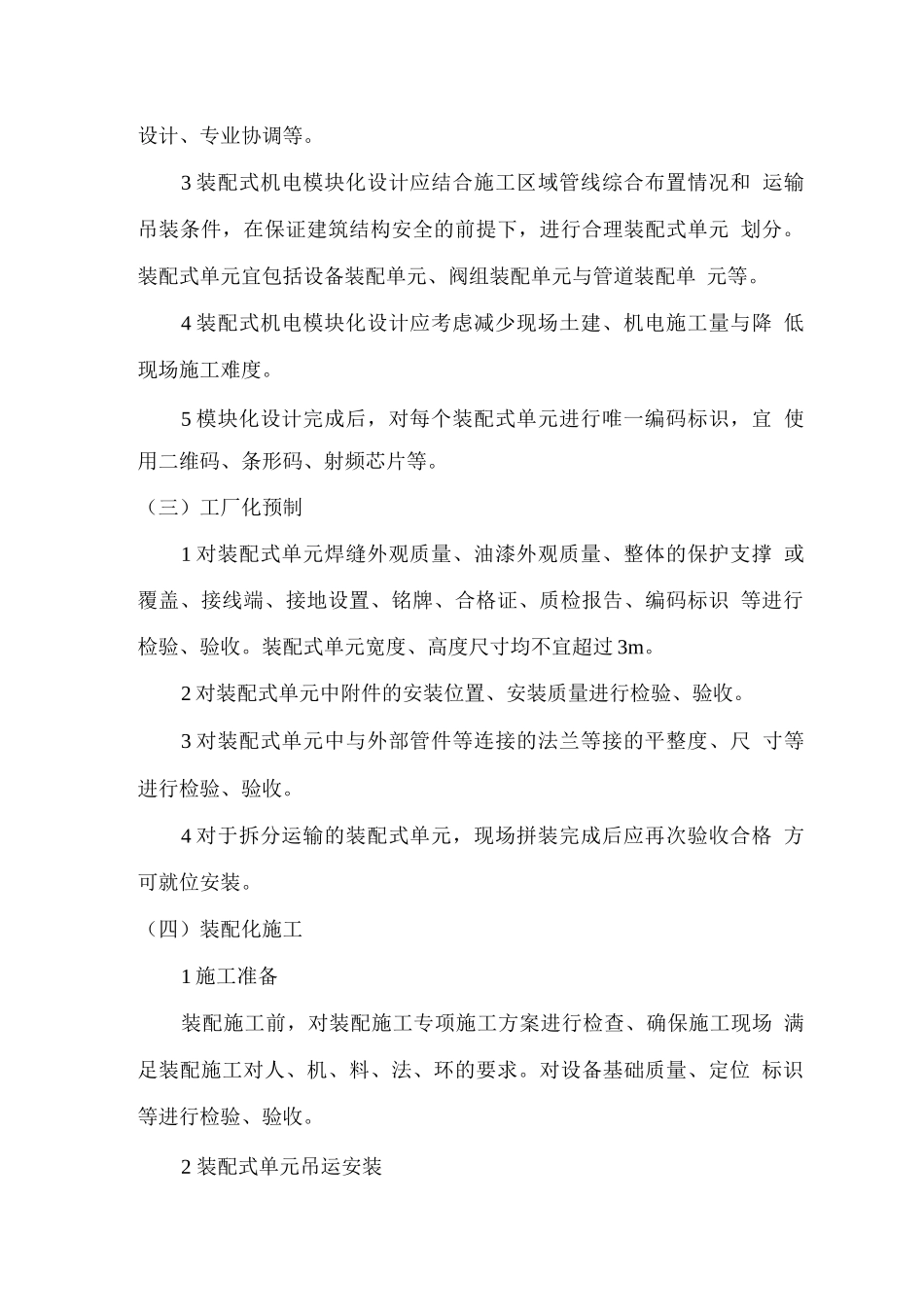

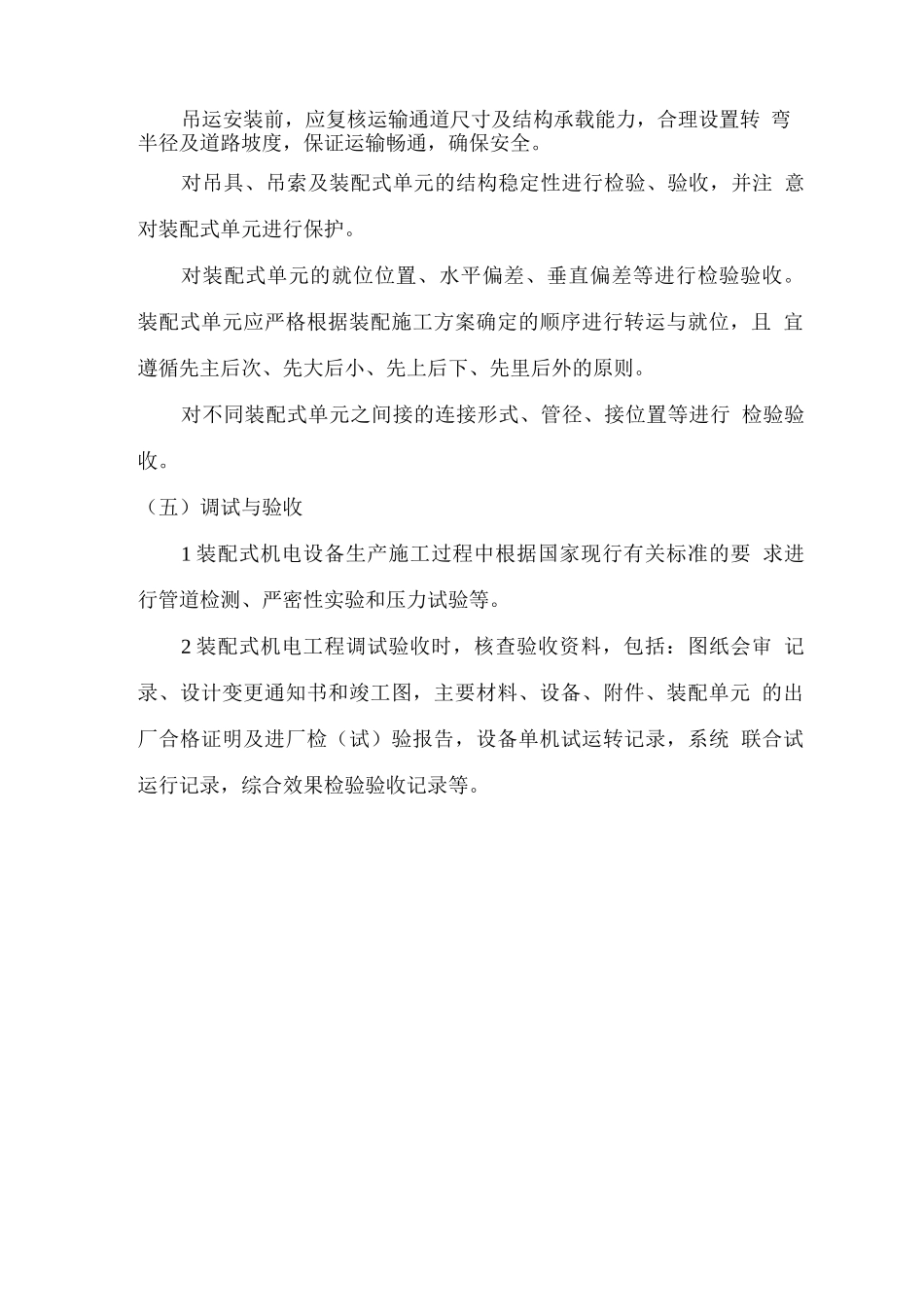

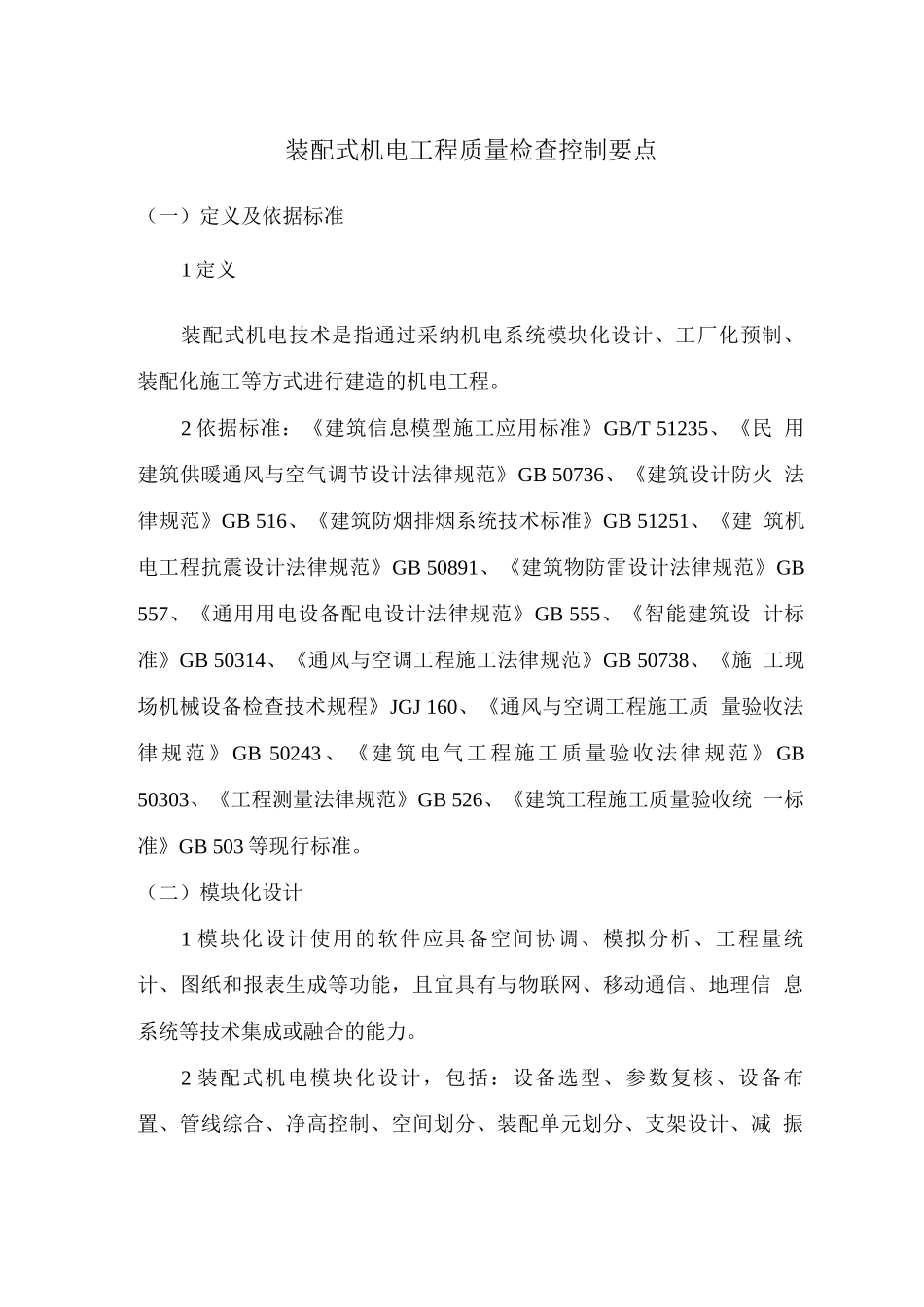

装配式机电工程质量检查控制要点（一）定义及依据标准1 定义装配式机电技术是指通过采纳机电系统模块化设计、工厂化预制、 装配化施工等方式进行建造的机电工程。2 依据标准：《建筑信息模型施工应用标准》GB/T 51235、《民 用建筑供暖通风与空气调节设计法律规范》GB 50736、《建筑设计防火 法律规范》GB 516、《建筑防烟排烟系统技术标准》GB 51251、《建 筑机电工程抗震设计法律规范》GB 50891、《建筑物防雷设计法律规范》GB 557、《通用用电设备配电设计法律规范》GB 555、《智能建筑设 计标准》GB 50314、《通风与空调工程施工法律规范》GB 50738、《施 工现场机械设备检查技术规程》JGJ 160、《通风与空调工程施工质 量验收法律规范》 GB 50243 、《建筑电气工程施工质量验收法律规范》 GB 50303、《工程测量法律规范》GB 526、《建筑工程施工质量验收统 一标准》GB 503 等现行标准。（二）模块化设计1 模块化设计使用的软件应具备空间协调、模拟分析、工程量统 计、图纸和报表生成等功能，且宜具有与物联网、移动通信、地理信 息系统等技术集成或融合的能力。2 装配式机电模块化设计，包括：设备选型、参数复核、设备布 置、管线综合、净高控制、空间划分、装配单元划分、支架设计、减 振设计、专业协调等。3 装配式机电模块化设计应结合施工区域管线综合布置情况和 运输吊装条件，在保证建筑结构安全的前提下，进行合理装配式单元 划分。装配式单元宜包括设备装配单元、阀组装配单元与管道装配单 元等。4 装配式机电模块化设计应考虑减少现场土建、机电施工量与降 低现场施工难度。5 模块化设计完成后，对每个装配式单元进行唯一编码标识，宜 使用二维码、条形码、射频芯片等。（三）工厂化预制1 对装配式单元焊缝外观质量、油漆外观质量、整体的保护支撑 或覆盖、接线端、接地设置、铭牌、合格证、质检报告、编码标识 等进行检验、验收。装配式单元宽度、高度尺寸均不宜超过 3m。2 对装配式单元中附件的安装位置、安装质量进行检验、验收。3 对装配式单元中与外部管件等连接的法兰等接的平整度、尺 寸等进行检验、验收。4 对于拆分运输的装配式单元，现场拼装完成后应再次验收合格 方可就位安装。（四）装配化施工1 施工准备装配施工前，对装配施工专项施工方案进行检查、确保施工现场 满足装配施工对人、机、料、法、环的要求。对设备基础质量、定位 标识等进行检验、验收。2 ...
