计算机组装与维护实习报告实验二计算机系统的硬件组装

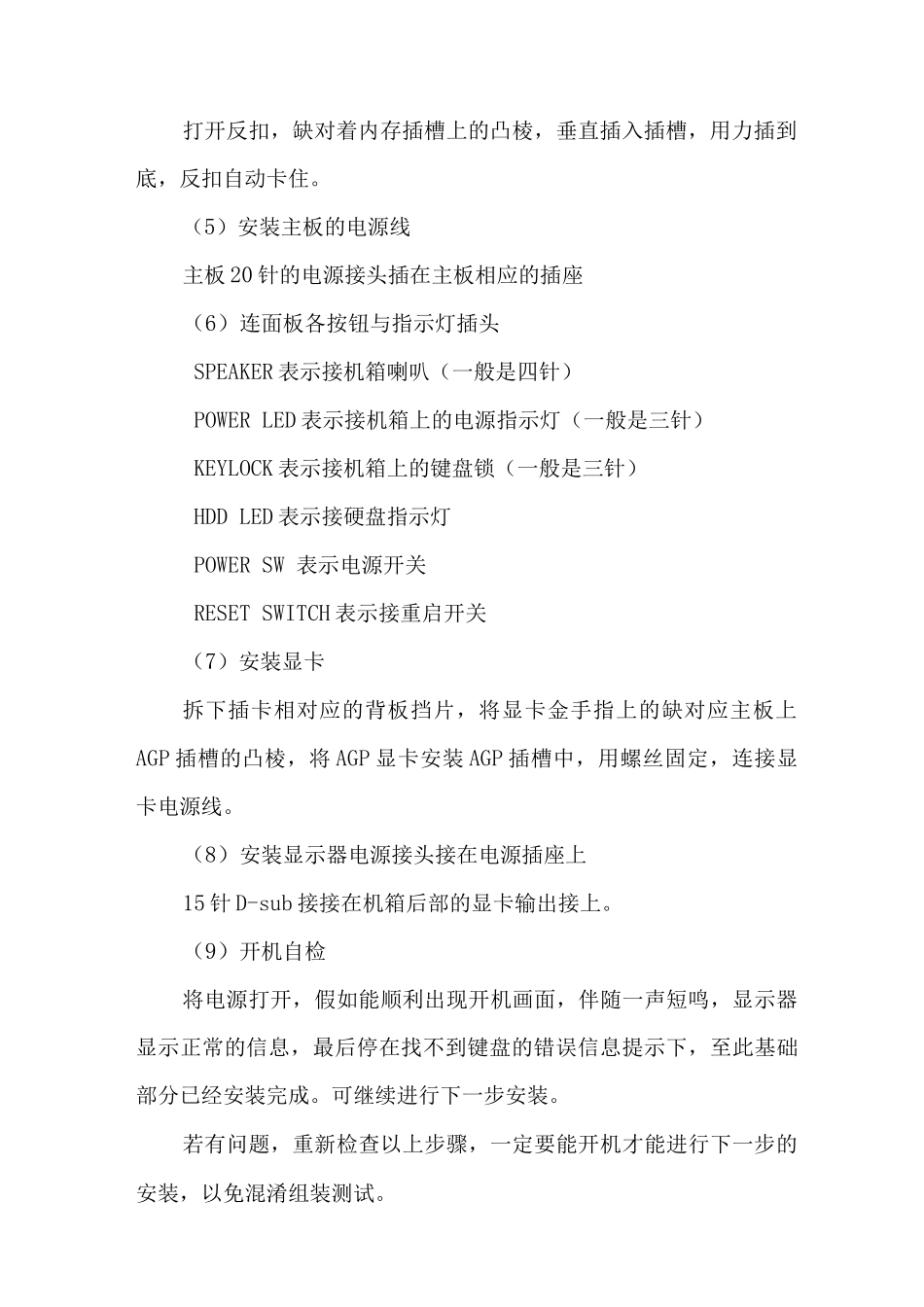

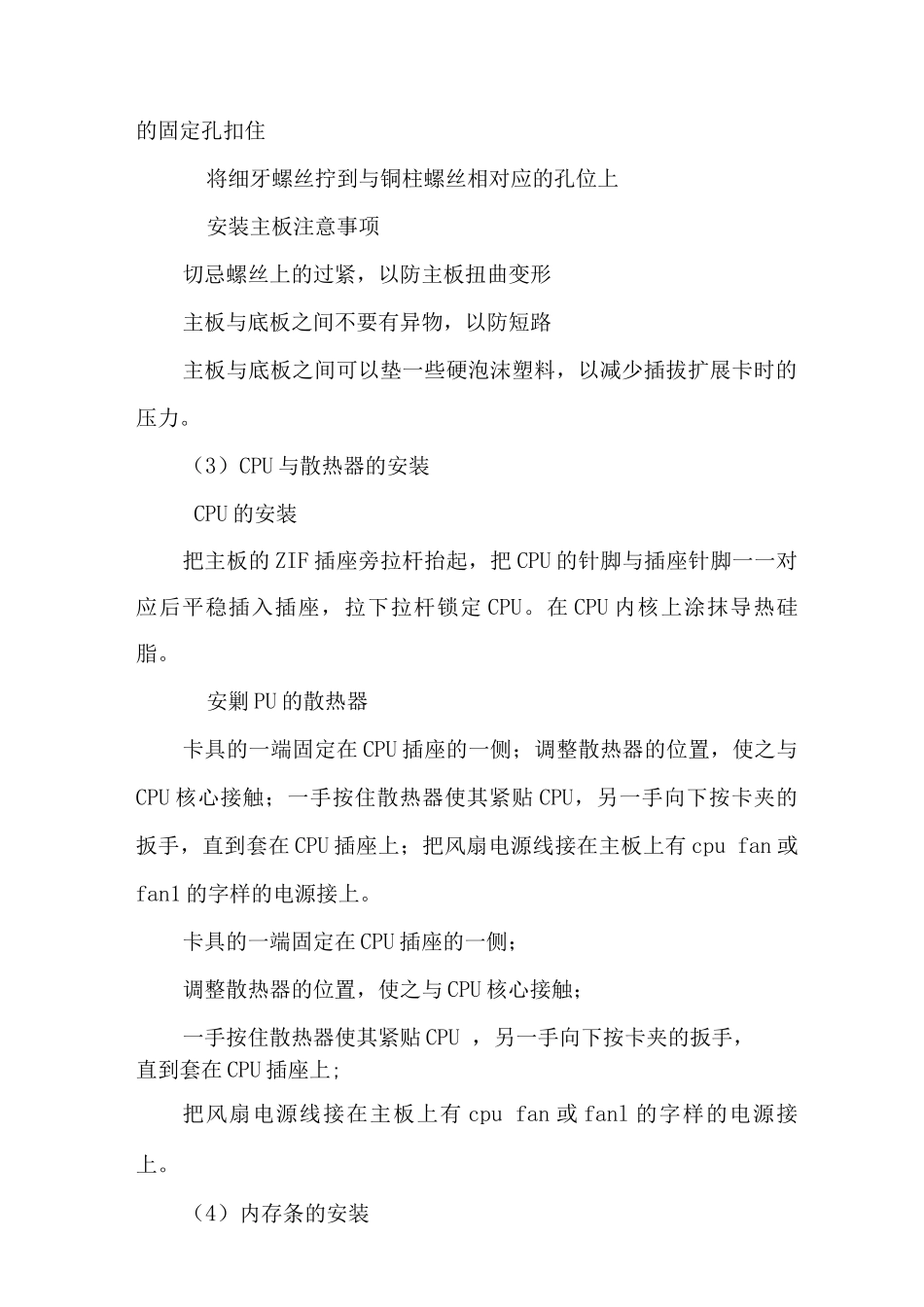

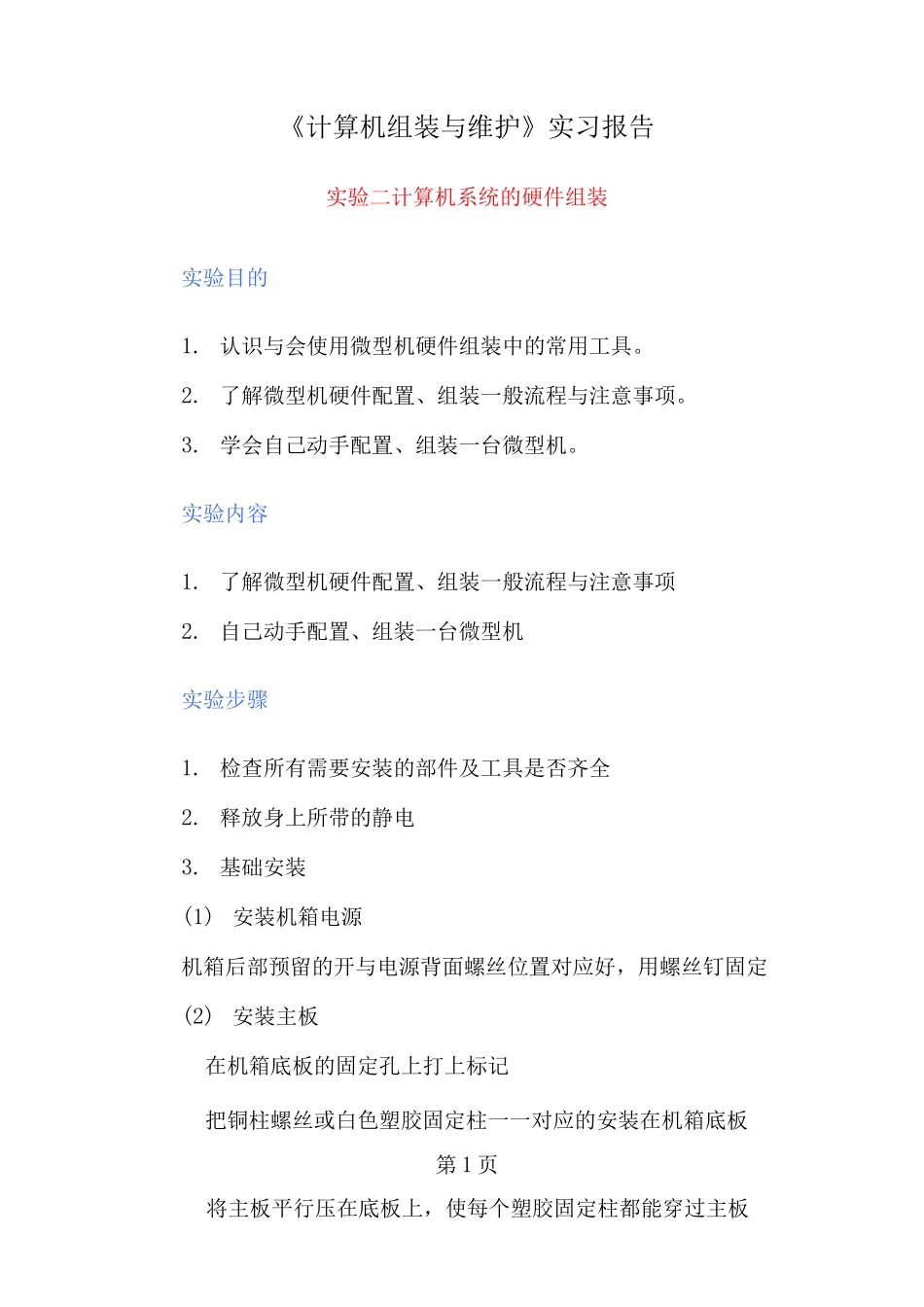

《计算机组装与维护》实习报告实验二计算机系统的硬件组装实验目的1. 认识与会使用微型机硬件组装中的常用工具。2. 了解微型机硬件配置、组装一般流程与注意事项。3. 学会自己动手配置、组装一台微型机。实验内容1. 了解微型机硬件配置、组装一般流程与注意事项2. 自己动手配置、组装一台微型机实验步骤1. 检查所有需要安装的部件及工具是否齐全2. 释放身上所带的静电3. 基础安装(1) 安装机箱电源机箱后部预留的开与电源背面螺丝位置对应好，用螺丝钉固定(2) 安装主板在机箱底板的固定孔上打上标记把铜柱螺丝或白色塑胶固定柱一一对应的安装在机箱底板第 1 页将主板平行压在底板上，使每个塑胶固定柱都能穿过主板的固定孔扣住将细牙螺丝拧到与铜柱螺丝相对应的孔位上安装主板注意事项切忌螺丝上的过紧，以防主板扭曲变形主板与底板之间不要有异物，以防短路主板与底板之间可以垫一些硬泡沫塑料，以减少插拔扩展卡时的压力。（3）CPU 与散热器的安装CPU 的安装把主板的 ZIF 插座旁拉杆抬起，把 CPU 的针脚与插座针脚一一对应后平稳插入插座，拉下拉杆锁定 CPU。在 CPU 内核上涂抹导热硅脂。安剿 PU 的散热器卡具的一端固定在 CPU 插座的一侧；调整散热器的位置，使之与CPU 核心接触；一手按住散热器使其紧贴 CPU，另一手向下按卡夹的扳手，直到套在 CPU 插座上；把风扇电源线接在主板上有 cpu fan 或fan1 的字样的电源接上。卡具的一端固定在 CPU 插座的一侧；调整散热器的位置，使之与 CPU 核心接触；一手按住散热器使其紧贴 CPU ，另一手向下按卡夹的扳手，直到套在 CPU 插座上;把风扇电源线接在主板上有 cpu fan 或 fanl 的字样的电源接上。（4）内存条的安装打开反扣，缺对着内存插槽上的凸棱，垂直插入插槽，用力插到底，反扣自动卡住。（5）安装主板的电源线主板 20 针的电源接头插在主板相应的插座（6）连面板各按钮与指示灯插头SPEAKER 表示接机箱喇叭（一般是四针）POWER LED 表示接机箱上的电源指示灯（一般是三针）KEYLOCK 表示接机箱上的键盘锁（一般是三针）HDD LED 表示接硬盘指示灯POWER SW 表示电源开关RESET SWITCH 表示接重启开关（7）安装显卡拆下插卡相对应的背板挡片，将显卡金手指上的缺对应主板上AGP 插槽的凸棱，将 AGP 显卡安装 AGP 插槽中，用螺丝固定，连接显卡电源线。（8）安装显示器电源接头接在电源插座上15 针 D-sub 接接在机箱后部的显卡输出...
