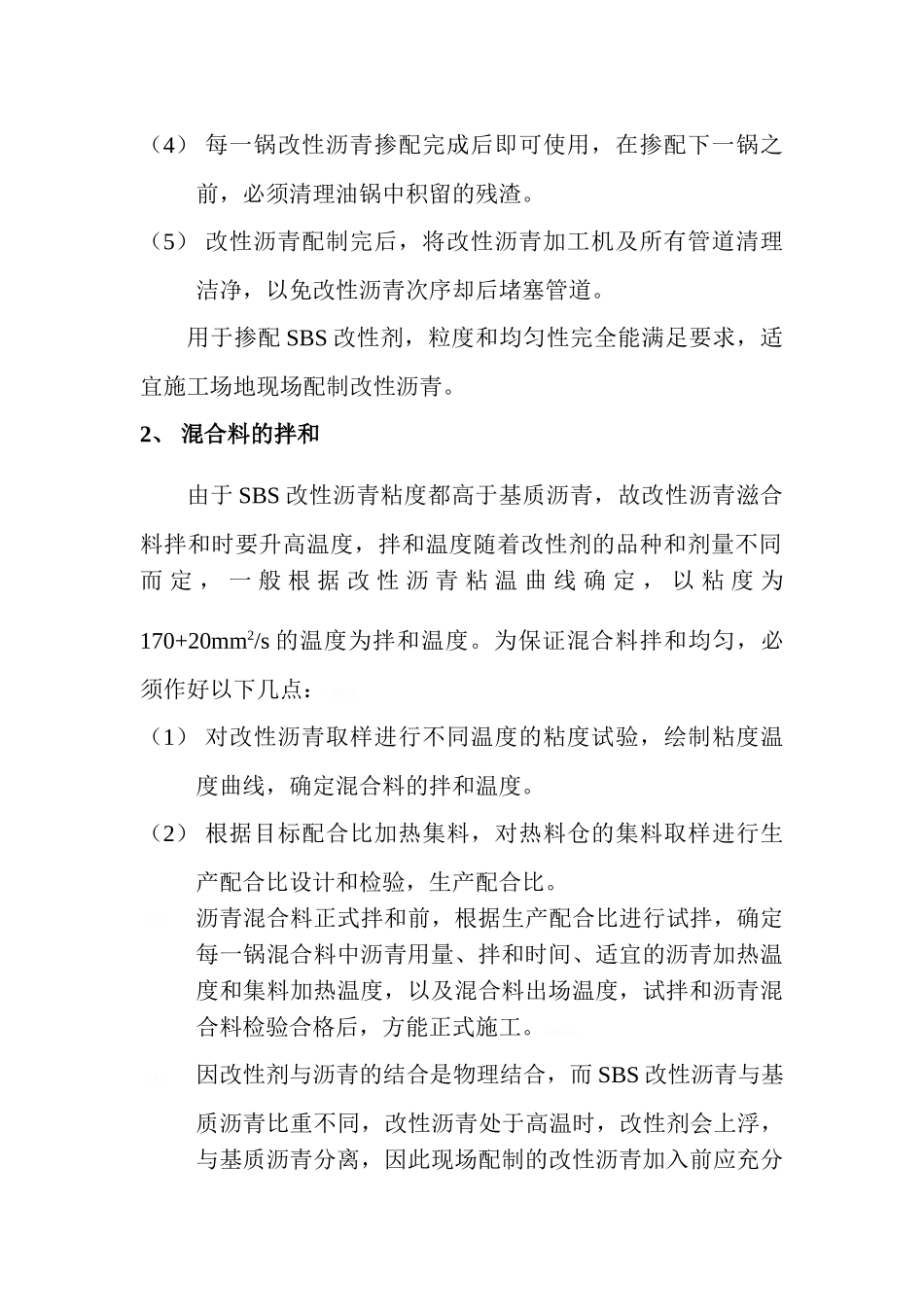

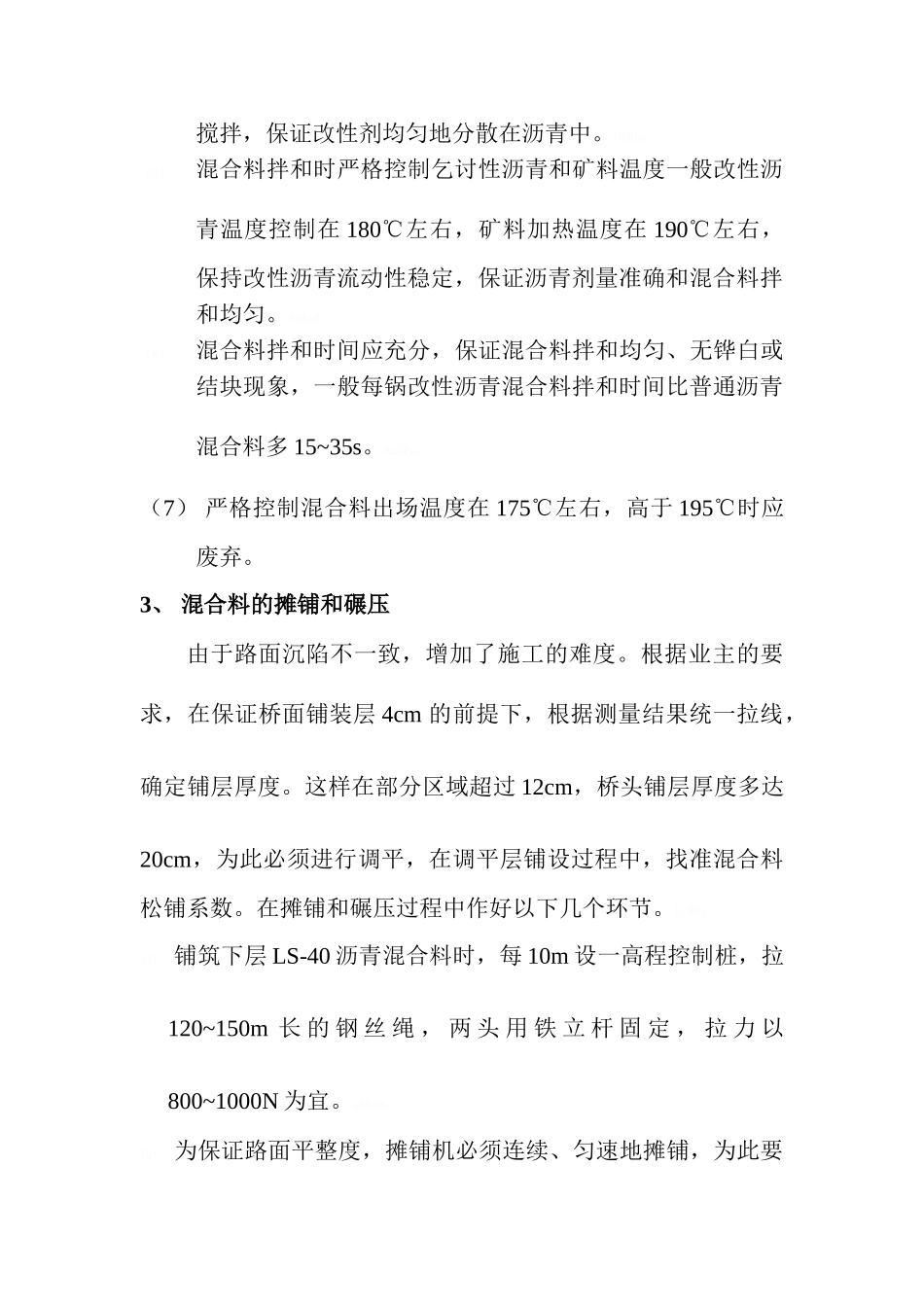

大英县回马光碳工业园道路工程(滨江路 KO＋000→K1＋880.纵一路) 改性沥青的施工专项方案与施工工艺一 施工方案随着经济进展，交通量不断增大，重载车辆不断增多，对于高速公路受渠化交通的影响，普通沥青路面难堪重负，高温稳定性差，出现车辙，低温抗裂性差，出现裂缝。本省所在区域极端气温较高，高温稳定性总是难以避开，而往沥青中掺入适当的改性剂后，则可大大的改善沥青的稳定性。A8uy6。二 施工工艺1、 改性剂的掺配 （1）改性沥青的掺配比例为重量比，将基质沥青加热后，注入油锅中，准确测定基质沥青重量，据此计算需要掺入的改性剂重量。hgawr。（2）将基质沥青加热到 180℃，采纳 HB-1 型改性沥青加工机掺入改性剂，根据掺配效率控制每锅改性沥青的掺配数量尽量缩短掺配时间，避开或减少沥青老化。7gXbL。（3）由于掺入 SBS 改性剂后，沥青变稠，流动困难，掺配过程中要适度加热，保持改性沥青既有足够的流动性，又不致使沥青老化，掺配温度控制在 180~190℃。Sj11y。（4） 每一锅改性沥青掺配完成后即可使用，在掺配下一锅之前，必须清理油锅中积留的残渣。（5） 改性沥青配制完后，将改性沥青加工机及所有管道清理洁净，以免改性沥青次序却后堵塞管道。用于掺配 SBS 改性剂，粒度和均匀性完全能满足要求，适宜施工场地现场配制改性沥青。2、 混合料的拌和由于 SBS 改性沥青粘度都高于基质沥青，故改性沥青滋合料拌和时要升高温度，拌和温度随着改性剂的品种和剂量不同而 定 ， 一 般 根 据 改 性 沥 青 粘 温 曲 线 确 定 ， 以 粘 度 为170+20mm2/s 的温度为拌和温度。为保证混合料拌和均匀，必须作好以下几点：qWHKR。（1） 对改性沥青取样进行不同温度的粘度试验，绘制粘度温度曲线，确定混合料的拌和温度。（2） 根据目标配合比加热集料，对热料仓的集料取样进行生产配合比设计和检验，生产配合比。（3）沥青混合料正式拌和前，根据生产配合比进行试拌，确定每一锅混合料中沥青用量、拌和时间、适宜的沥青加热温度和集料加热温度，以及混合料出场温度，试拌和沥青混合料检验合格后，方能正式施工。4MdY0。（4）因改性剂与沥青的结合是物理结合，而 SBS 改性沥青与基质沥青比重不同，改性沥青处于高温时，改性剂会上浮，与基质沥青分离，因此现场配制的改性沥青加入前应充分搅拌，保证改性剂均匀地分散在沥青中。OY8lu。（5）混合料拌和时严格控制乞讨性沥青和矿料温度一般改性沥青...
