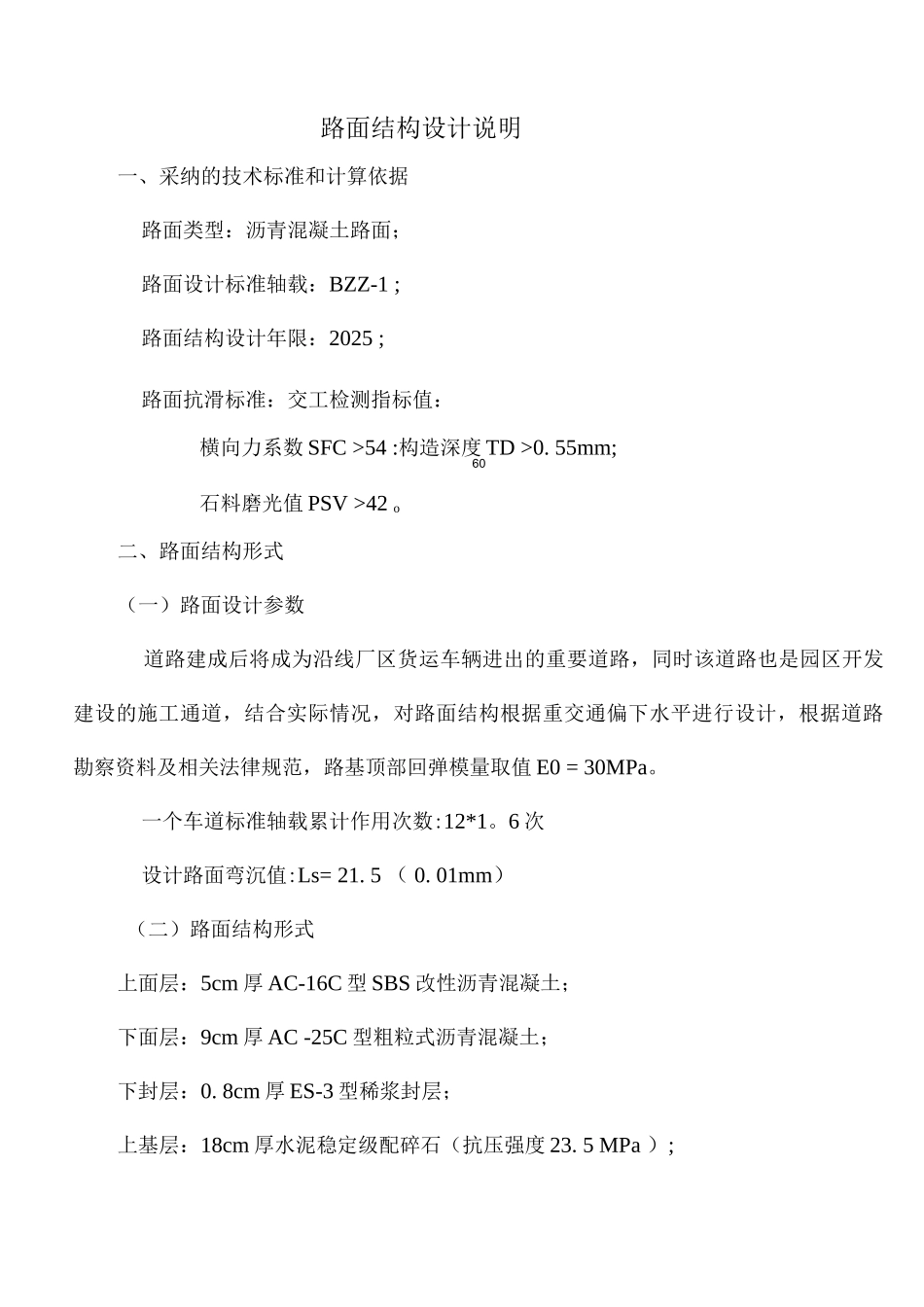

路面结构设计说明

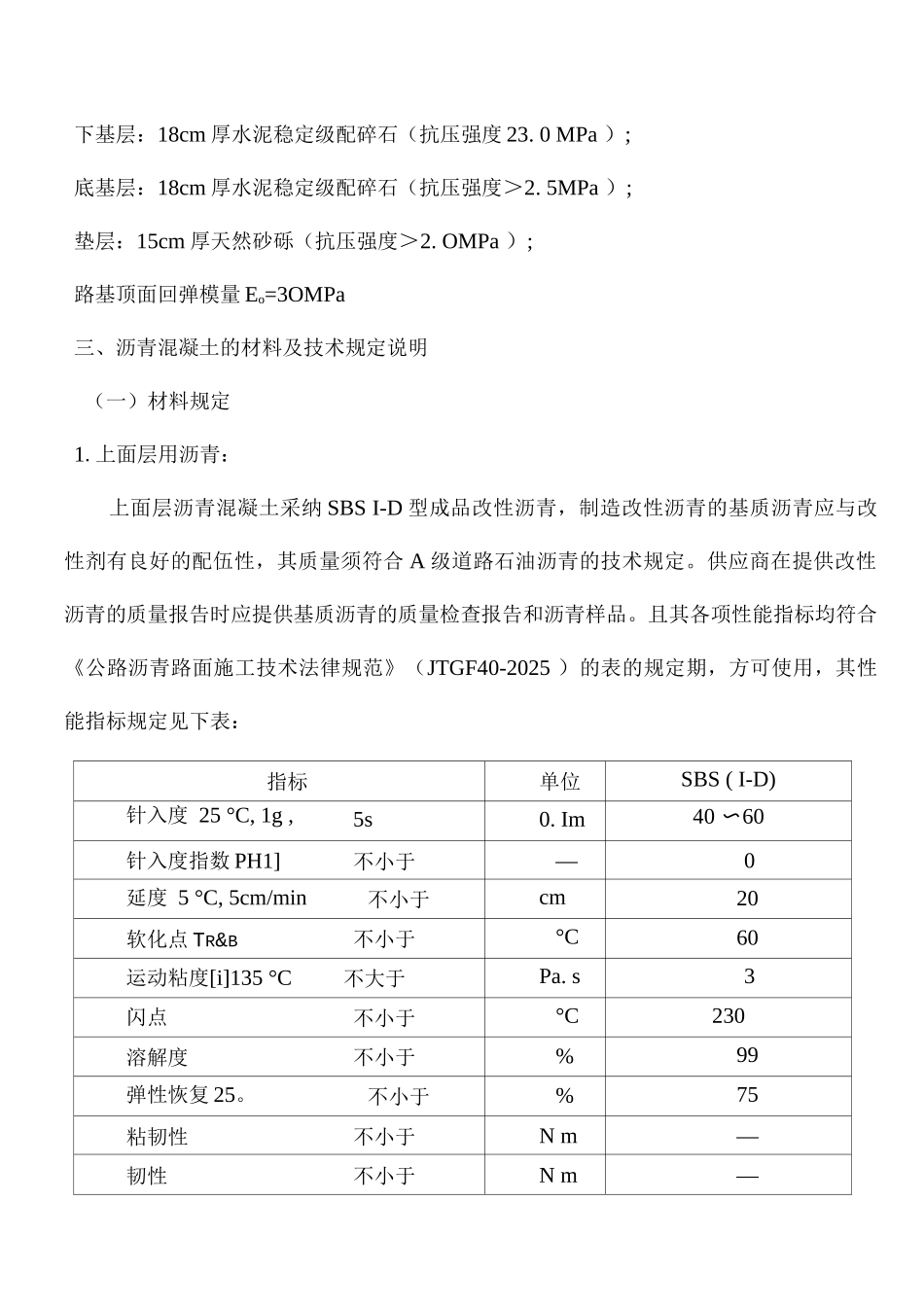

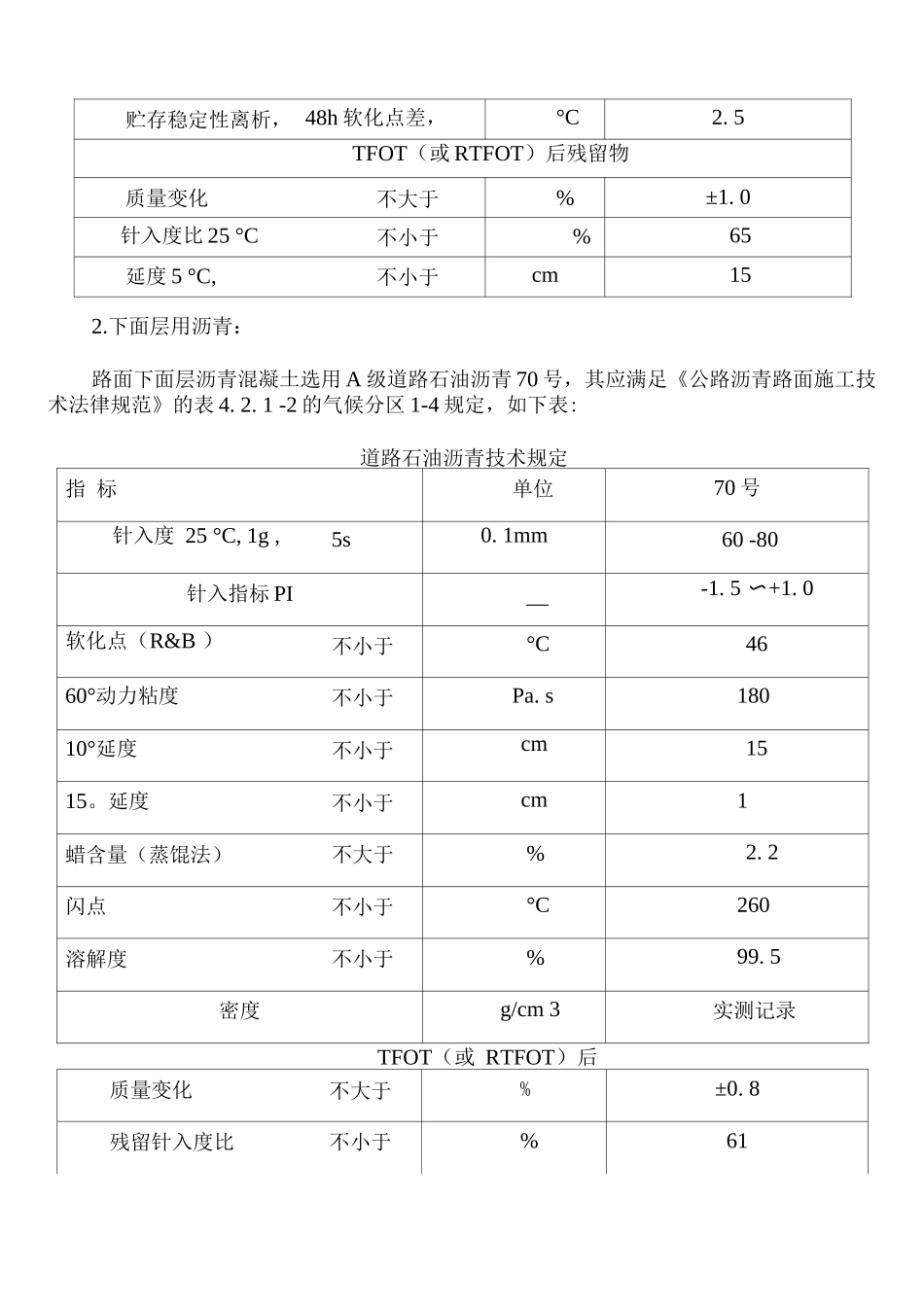

路面结构设计说明一、采纳的技术标准和计算依据路面类型：沥青混凝土路面；路面设计标准轴载：BZZ-1 ;路面结构设计年限：2025 ;路面抗滑标准：交工检测指标值：横向力系数 SFC >54 :构造深度 TD >0. 55mm;60石料磨光值 PSV >42 o二、路面结构形式（一）路面设计参数道路建成后将成为沿线厂区货运车辆进出的重要道路，同时该道路也是园区开发建设的施工通道，结合实际情况，对路面结构根据重交通偏下水平进行设计，根据道路勘察资料及相关法律规范，路基顶部回弹模量取值 E0 = 30MPa。一个车道标准轴载累计作用次数:12*1。6 次设计路面弯沉值:Ls= 21. 5 （ 0. 01mm）（二）路面结构形式上面层：5cm 厚 AC-16C 型 SBS 改性沥青混凝土；下面层：9cm 厚 AC -25C 型粗粒式沥青混凝土；下封层：0. 8cm 厚 ES-3 型稀浆封层；上基层：18cm 厚水泥稳定级配碎石（抗压强度 23. 5 MPa ）;下基层：18cm 厚水泥稳定级配碎石（抗压强度 23. 0 MPa ）;底基层：18cm 厚水泥稳定级配碎石（抗压强度＞2. 5MPa ）;垫层：15cm 厚天然砂砾（抗压强度＞2. OMPa ）;路基顶面回弹模量 Eo=3OMPa三、沥青混凝土的材料及技术规定说明（一）材料规定1.上面层用沥青：上面层沥青混凝土采纳 SBS I-D 型成品改性沥青，制造改性沥青的基质沥青应与改性剂有良好的配伍性，其质量须符合 A 级道路石油沥青的技术规定。供应商在提供改性沥青的质量报告时应提供基质沥青的质量检查报告和沥青样品。且其各项性能指标均符合《公路沥青路面施工技术法律规范》（JTGF40-2025 ）的表的规定期，方可使用，其性能指标规定见下表：指标单位SBS ( I-D)针入度 25 °C, 1g ,5s0. Im40 〜60针入度指数 PH1]不小于—0延度 5 °C, 5cm/min不小于cm20软化点 TR&B不小于°C60运动粘度[i]135 °C不大于Pa. s3闪点不小于°C230溶解度不小于%99弹性恢复 25。不小于%75粘韧性不小于N m—韧性不小于N m—贮存稳定性离析， 48h 软化点差，°C2. 5TFOT（或 RTFOT）后残留物质量变化不大于%±1. 0针入度比 25 °C不小于%65延度 5 °C,不小于cm152.下面层用沥青：路面下面层沥青混凝土选用 A 级道路石油沥青 70 号，其应满足《公路沥青路面施工技术法律规范》的表 4. 2. 1 -2 的气候分区 1-4 规定，如下表:道路石油沥青技术规定指 标单位70 号针入度 25 °C, 1g ,5s0. 1mm60 -80针入指标 PI—-1. 5 〜+...
