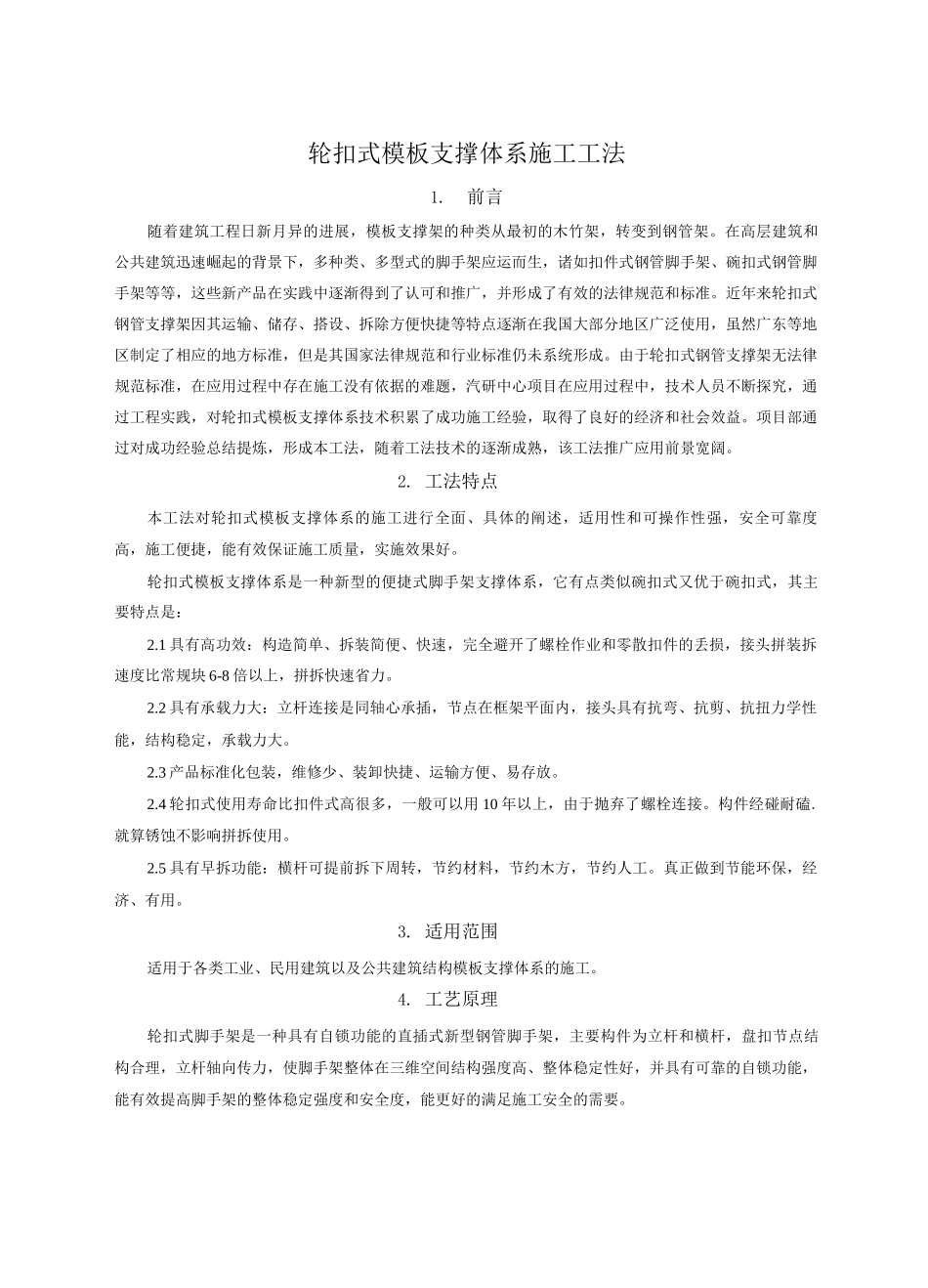

轮扣式模板支撑体系施工工法_第1页
1/11

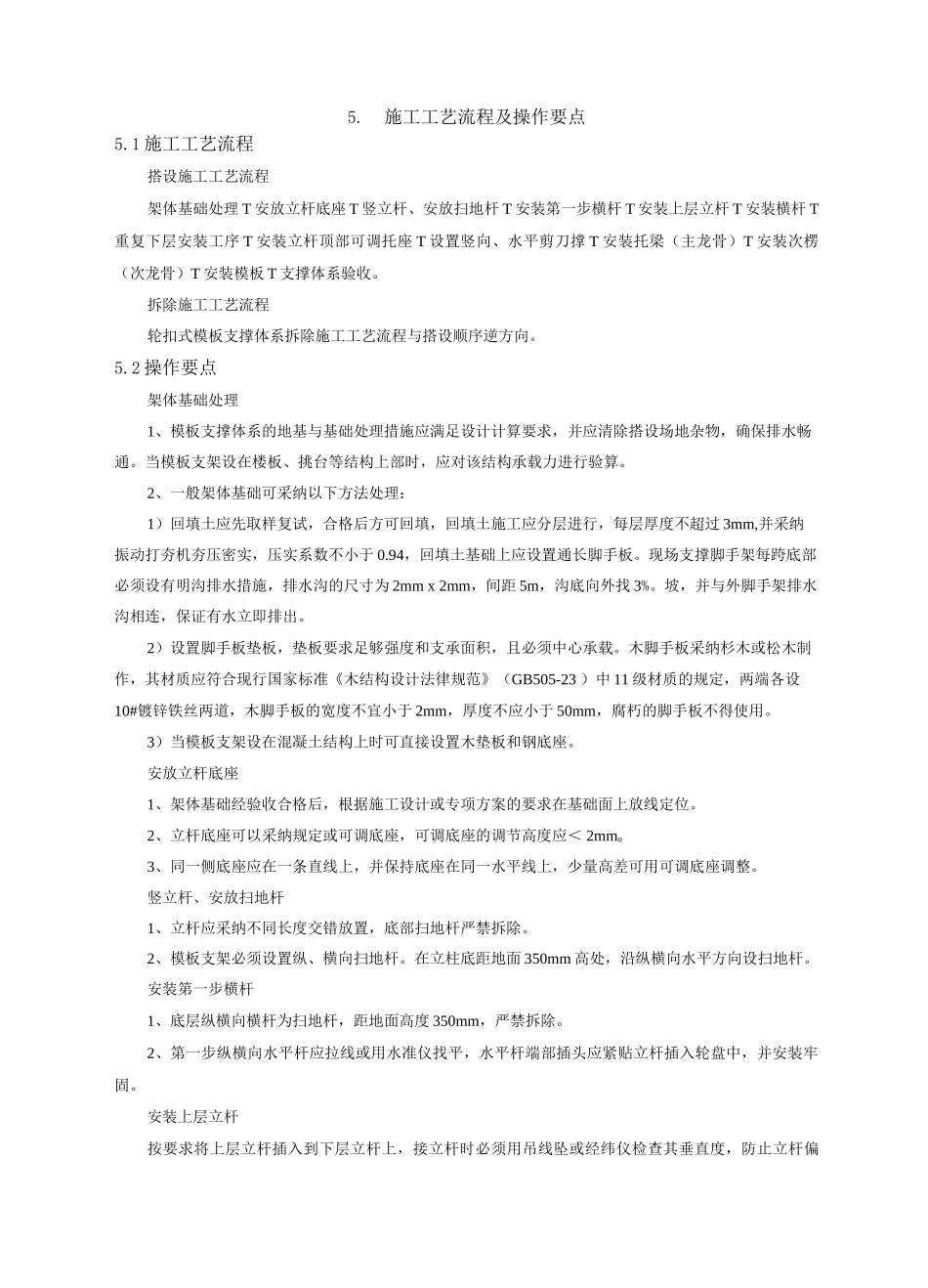

轮扣式模板支撑体系施工工法_第2页
2/11

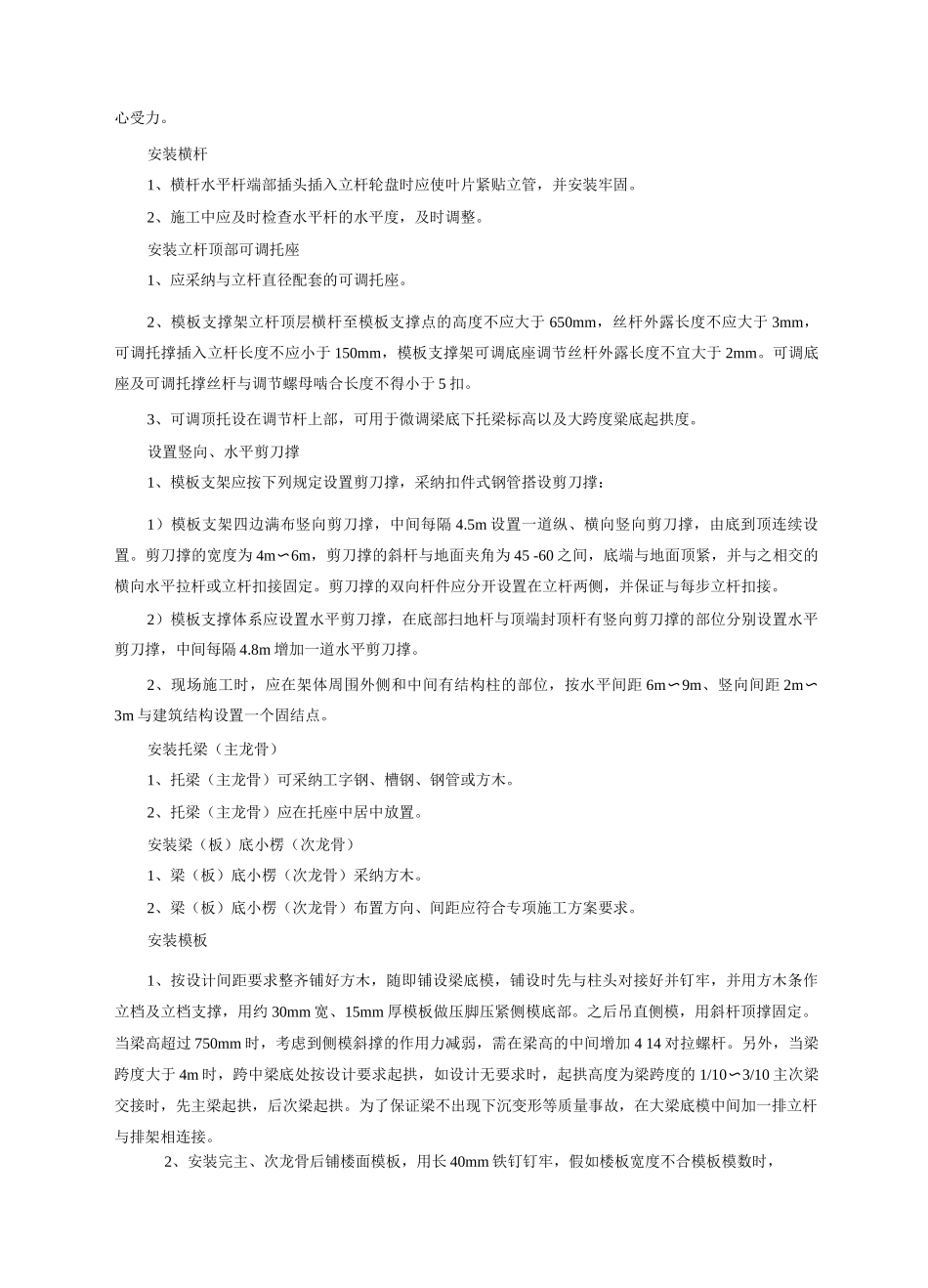

轮扣式模板支撑体系施工工法_第3页
3/11
轮扣式模板支撑体系施工工法1.前言随着建筑工程日新月异的进展,模板支撑架的种类从最初的木竹架,转变到钢管架。在高层建筑和公共建筑迅速崛起的背景下,多种类、多型式的脚手架应运而生,诸如扣件式钢管脚手架、碗扣式钢管脚手架等等,这些新产品在实践中逐渐得到了认可和推广,并形成了有效的法律规范和标准。近年来轮扣式钢管支撑架因其运输、储存、搭设、拆除方便快捷等特点逐渐在我国大部分地区广泛使用,虽然广东等地区制定了相应的地方标准,但是其国家法律规范和行业标准仍未系统形成。由于轮扣式钢管支撑架无法律规范标准,在应用过程中存在施工没有依据的难题,汽研中心项目在应用过程中,技术人员不断探究,通过工程实践,对轮扣式模板支撑体系技术积累了成功施工经验,取得了良好的经济和社会效益。项目部通过对成功经验总结提炼,形成本工法,随着工法技术的逐渐成熟,该工法推广应用前景宽阔。2. 工法特点本工法对轮扣式模板支撑体系的施工进行全面、具体的阐述,适用性和可操作性强,安全可靠度高,施工便捷,能有效保证施工质量,实施效果好。轮扣式模板支撑体系是一种新型的便捷式脚手架支撑体系,它有点类似碗扣式又优于碗扣式,其主要特点是:2.1 具有高功效:构造简单、拆装简便、快速,完全避开了螺栓作业和零散扣件的丢损,接头拼装拆速度比常规块 6-8 倍以上,拼拆快速省力。2.2 具有承载力大:立杆连接是同轴心承插,节点在框架平面内,接头具有抗弯、抗剪、抗扭力学性能,结构稳定,承载力大。2.3 产品标准化包装,维修少、装卸快捷、运输方便、易存放。2.4 轮扣式使用寿命比扣件式高很多,一般可以用 10 年以上,由于抛弃了螺栓连接。构件经碰耐磕.就算锈蚀不影响拼拆使用。2.5 具有早拆功能:横杆可提前拆下周转,节约材料,节约木方,节约人工。真正做到节能环保,经济、有用。3. 适用范围适用于各类工业、民用建筑以及公共建筑结构模板支撑体系的施工。4. 工艺原理轮扣式脚手架是一种具有自锁功能的直插式新型钢管脚手架,主要构件为立杆和横杆,盘扣节点结构合理,立杆轴向传力,使脚手架整体在三维空间结构强度高、整体稳定性好,并具有可靠的自锁功能,能有效提高脚手架的整体稳定强度和安全度,能更好的满足施工安全的需要。5.施工工艺流程及操作要点5.1 施工工艺流程搭设施工工艺流程架体基础处理 T 安放立杆底座 T 竖立杆、安放扫地杆 T 安装第一步横杆 T 安装上层立杆 T 安装横杆 T...
