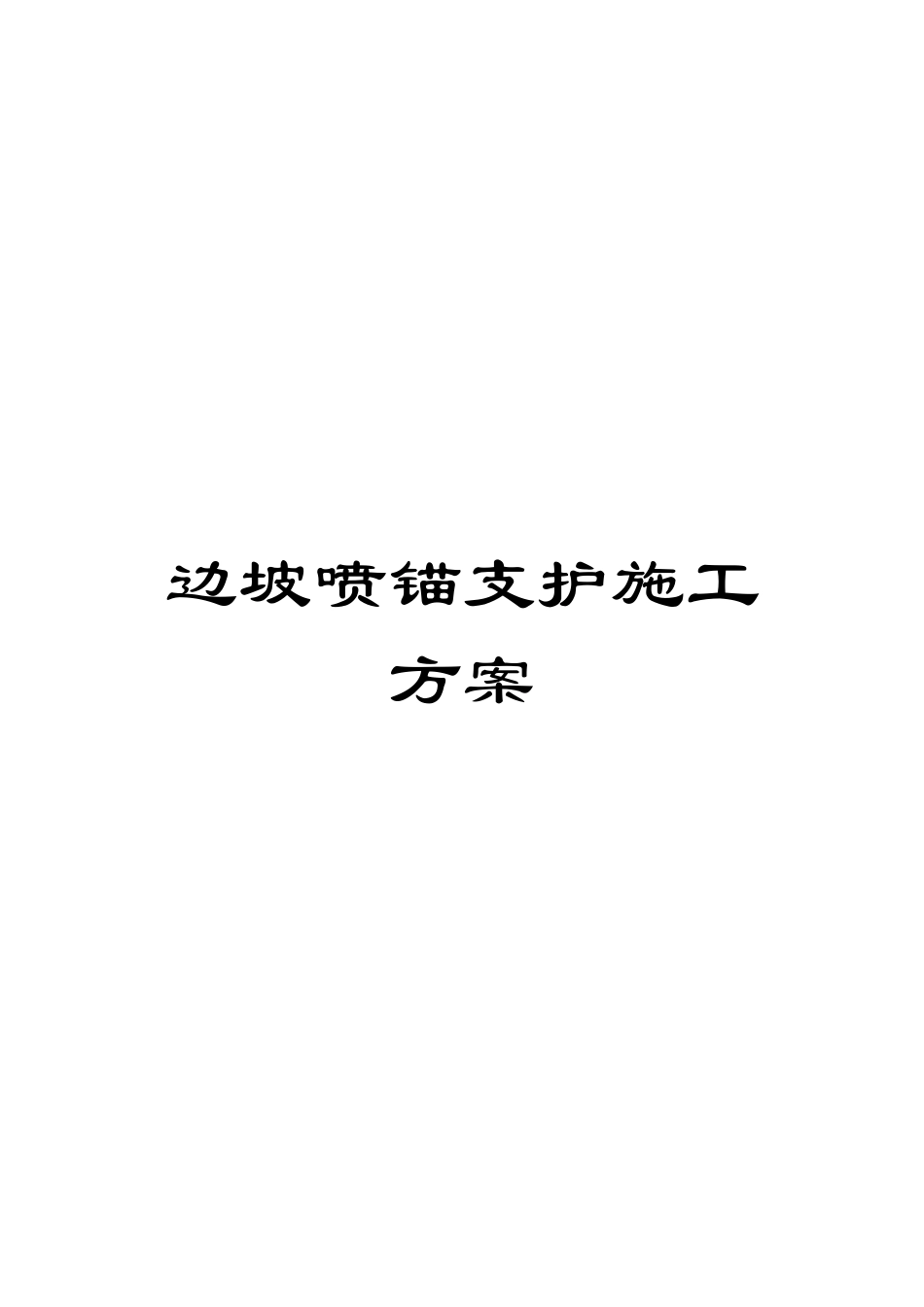

边坡喷锚支护施工方案

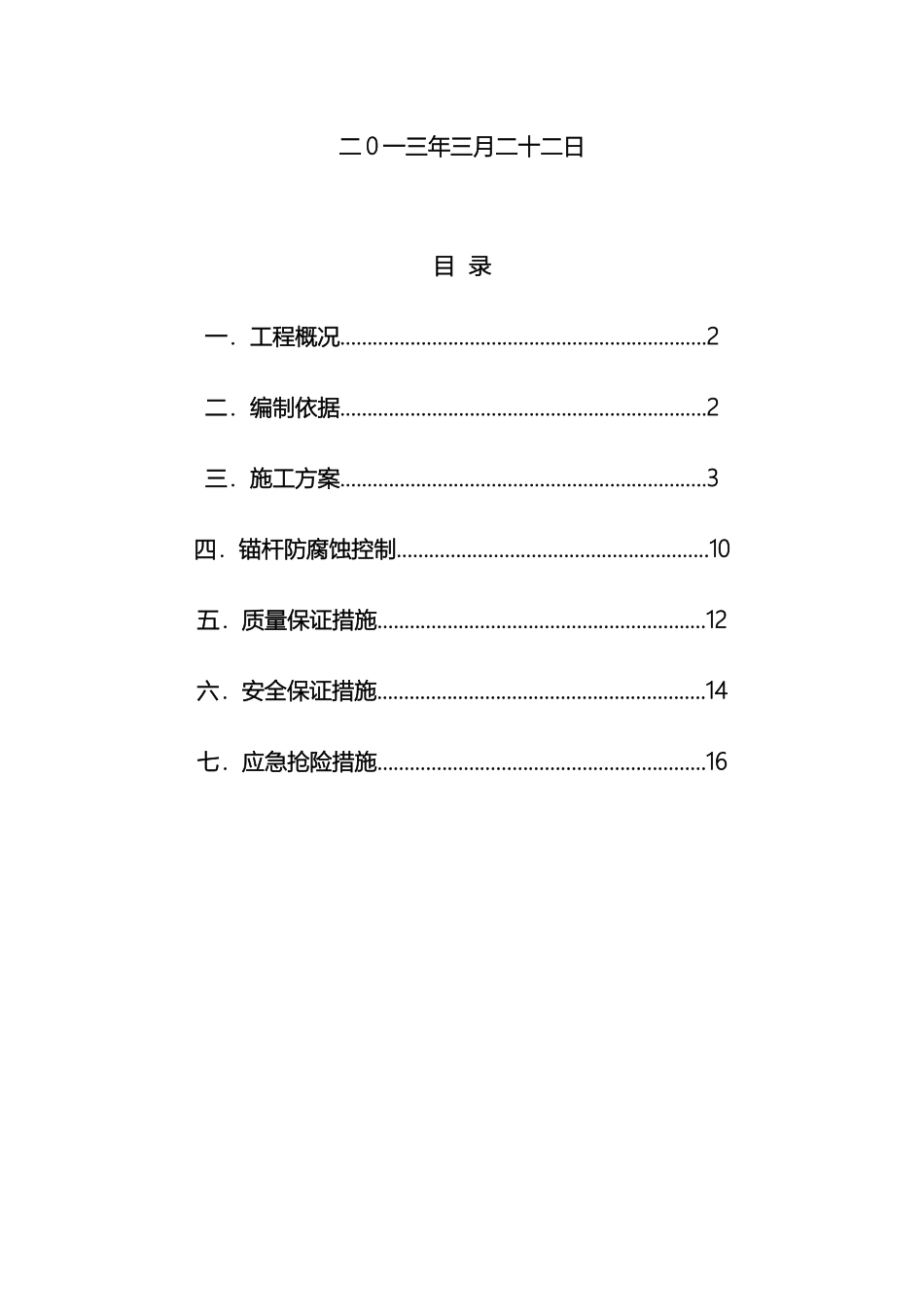

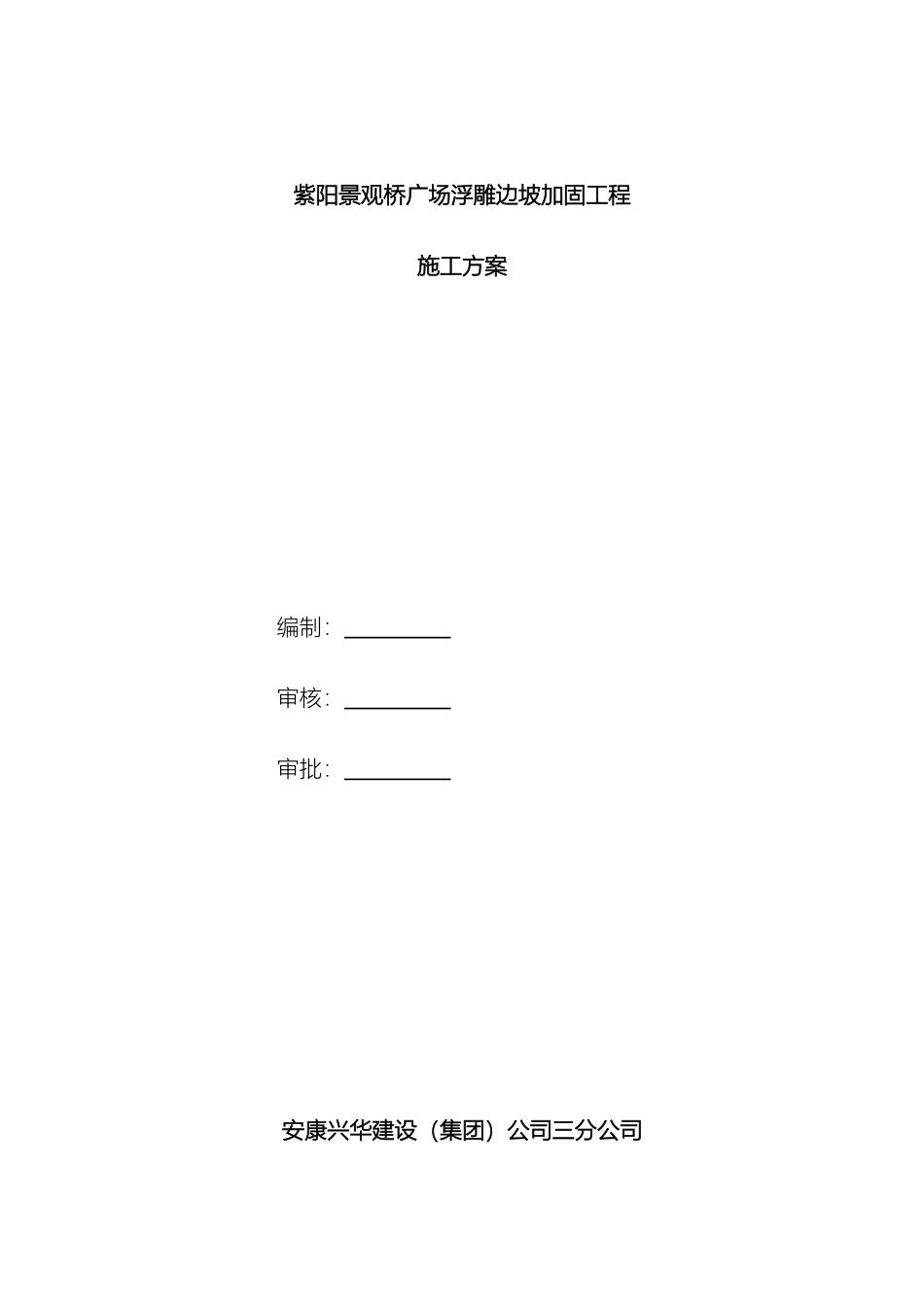

边坡喷锚支护施工方案紫阳景观桥广场浮雕边坡加固工程施工方案编制： 审核： 审批： 安康兴华建设（集团）公司三分公司二 0 一三年三月二十二日目 录一．工程概况………….…..…………………………………………..2二．编制依据………..…….…………………………………………..2三．施工方案….……..………………………………………………..3四．锚杆防腐蚀控制…………..……………………………………..10五．质量保证措施…..……………………………………………..…12六．安全保证措施...…..……………………………………………..14七．应急抢险措施…….………………………………………………16紫阳景观桥广场浮雕边坡加固工程施工方案第一章 工程概况紫阳景观桥广场浮雕边坡加固工程位于紫阳县汉江南岸，包茂高速公路北侧，整体地势呈南高北低走向，该工程里程桩号北起 K0+000.00，南讫 K0+133.2，东西总长约 117.400m，高约 26m。边坡土方为半挖半填，以地面高程 407.50m 为临界点，以下是挖方，以上为回填方，边坡加固主要采纳喷锚护坡，外挂钢筋混凝土板，浮雕区以外为格构植草边坡防护。本工程边坡防护工程采纳钢筋混凝土（C30）方形格构梁，浮雕区外板块中间铺贴预制空心混凝土六棱砖，砖内填土植草。格构尺寸：2.5m×2.5m，格构梁规格：500mm（300mm）×500mm,主筋上下各四根螺纹钢 Φ18，箍筋 φ8 间距 150mm，锚杆位置在格构梁十字交点中心布置，采纳螺纹钢 Φ25，锚杆送入岩层 12m、18m，锚杆水平间距 2.5m，垂直间距 2.5m，入射角 15 度，采纳 M25 纯水泥浆压力注浆。第二章 编制依据《建筑边坡工程技术法律规范》GB50330- 《土层锚杆与施工法律规范》（GB50240- ）《锚杆喷射混凝土支护法律规范》GB50086- 《混凝土结构工程施工质量验收法律规范》（GB50204- ）设计图纸所要求采纳的主要施工法律规范和主要参考图集。我单位对现场的勘察，以及积累的成熟技术、施工工艺方法及同类工程的施工经验第三章 施工方案及部署该工程分为三个施工段，分别为平台以上维持边坡现形坡形加固施工段、平台以下挖方加固施工段和平台以下回填强透水碎石加固施工段，施工时按此次序施工，防止雨季造成平台上方的垮塌，或下方开挖造成的土方失稳。（注：此工艺流程图只针对平台以下边坡加固工程,平台以上作为第一施工段,不作填、挖工程，保持原坡形作喷锚加固。）施工工艺流程图1．施工准备项目部组织施工管理人员...
