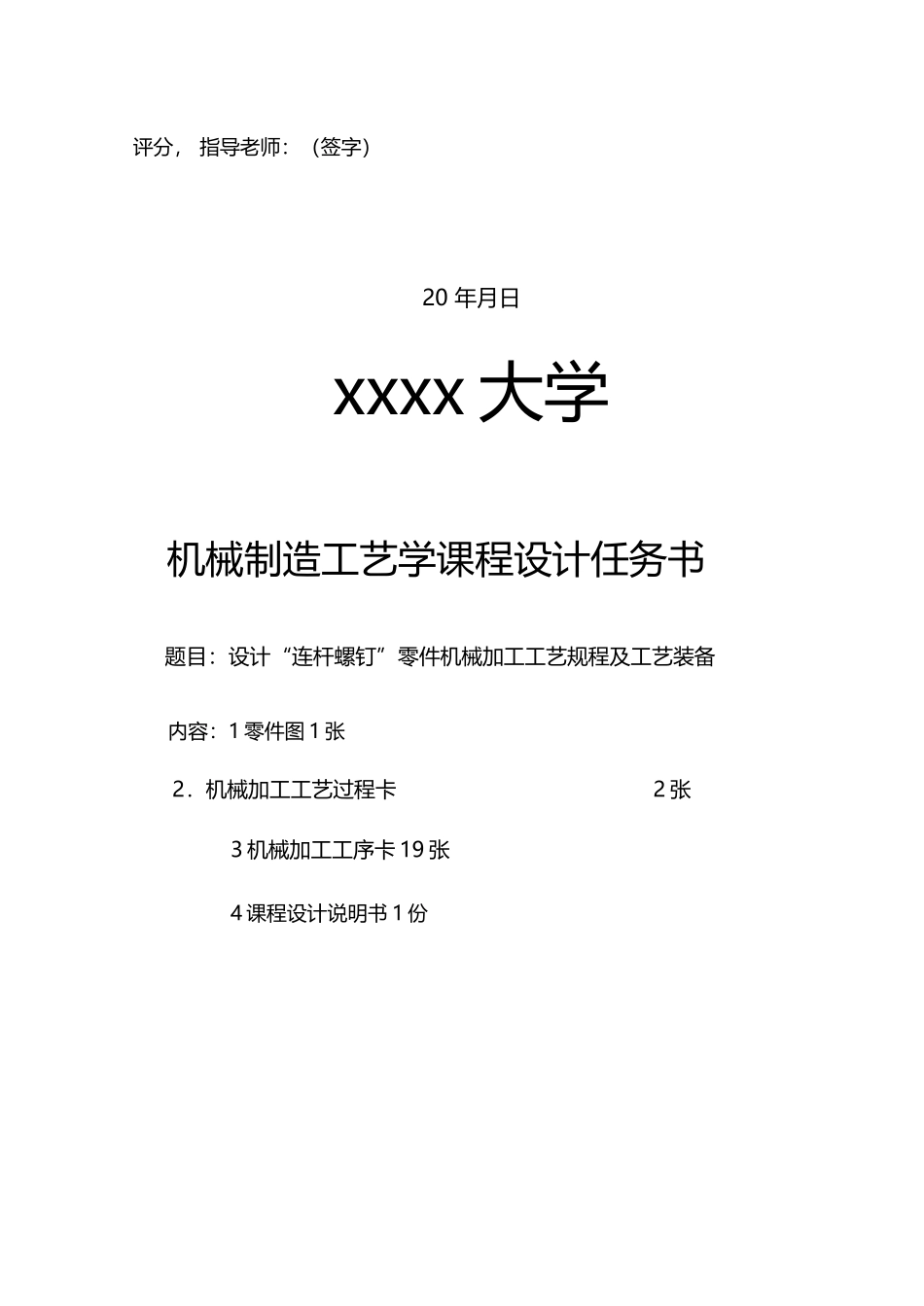

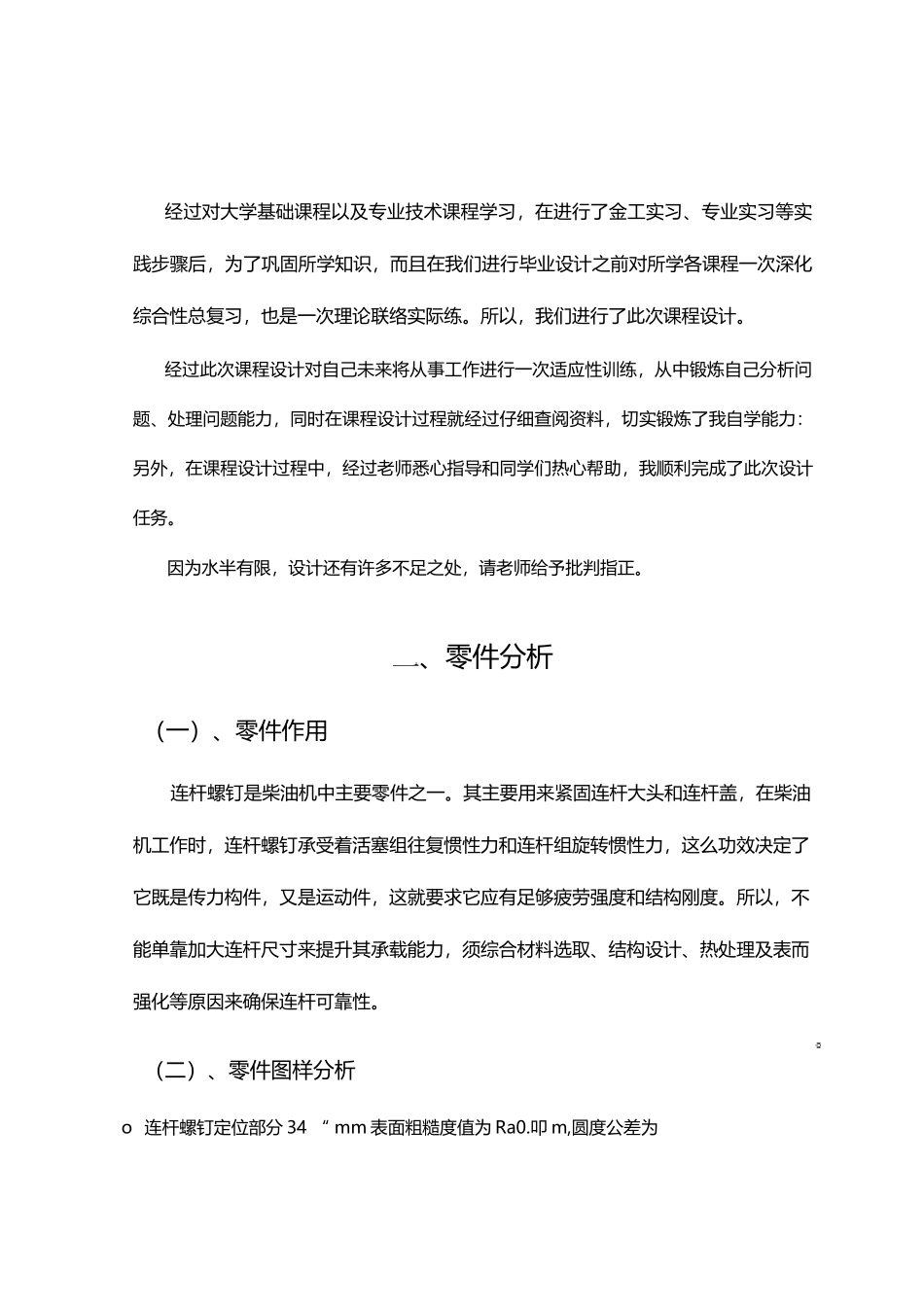

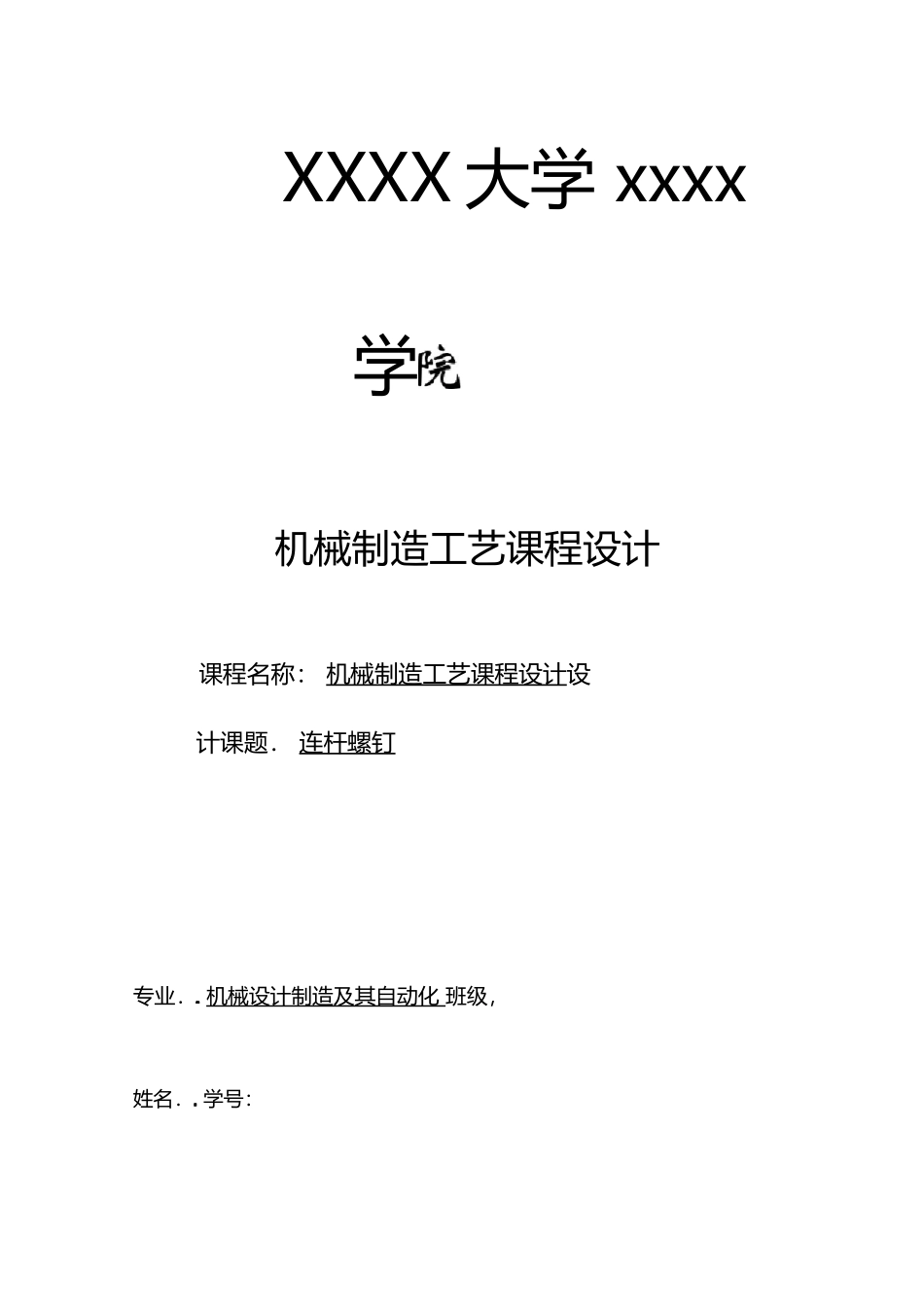

XXXX 大学 xxxx学机械制造工艺课程设计课程名称： 机械制造工艺课程设计设计课题． 连杆螺钉专业． 机械设计制造及其自动化 班级，姓名． 学号：评分， 指导老师：（签字）20 年月日xxxx 大学机械制造工艺学课程设计任务书题目：设计“连杆螺钉”零件机械加工工艺规程及工艺装备内容：1 零件图 1 张2．机械加工工艺过程卡2 张3 机械加工工序卡 19 张4 课程设计说明书 1 份经过对大学基础课程以及专业技术课程学习，在进行了金工实习、专业实习等实践步骤后，为了巩固所学知识，而且在我们进行毕业设计之前对所学各课程一次深化综合性总复习，也是一次理论联络实际练。所以，我们进行了此次课程设计。经过此次课程设计对自己未来将从事工作进行一次适应性训练，从中锻炼自己分析问题、处理问题能力，同时在课程设计过程就经过仔细查阅资料，切实锻炼了我自学能力：另外，在课程设计过程中，经过老师悉心指导和同学们热心帮助，我顺利完成了此次设计任务。因为水半有限，设计还有许多不足之处，请老师给予批判指正。、零件分析（一）、零件作用连杆螺钉是柴油机中主要零件之一。其主要用来紧固连杆大头和连杆盖，在柴油机工作时，连杆螺钉承受着活塞组往复惯性力和连杆组旋转惯性力，这么功效决定了它既是传力构件，又是运动件，这就要求它应有足够疲劳强度和结构刚度。所以，不能单靠加大连杆尺寸来提升其承载能力，须综合材料选取、结构设计、热处理及表而强化等原因来确保连杆可靠性。（二）、零件图样分析o 连杆螺钉定位部分 34 “ mm 表面粗糙度值为 Ra0.叩 m,圆度公差为o ．008mm，圆柱度公差为 0 008mm2） 螺纹 M30 × 2 精度为 6g,表面粗糙度值为 R 2# m3） 螺纹头部支撑面，即靠近杆径一端，对 34 艹 mm 轴心线垂直度公差为0.015mm4） 连杆螺钉螺纹部分与定位基汛 34 一 0 n 皿轴心线同轴度公差为审 0.04mm 5）连杆螺钉体承受交变载荷作用，不允许材料有裂纹，夹渣等影响螺纹及整体强度缺点存在，所以，对每一根螺钉都要进行梯粉探伤检验。6）调质处理 28、32HRC。（图）连杆螺钉、工艺规程设计（一）、工艺分析1）连杆螺钉在整个连杆组件中是非常主要零件，其承受交变载荷作用，易产生疲劳断裂，所以本身要有较高强度，在结构上，各变径地方均以圆角过渡，以降低应力集中。在定位尺寸 34 还 mm 两边均为甲 30mm 尺寸，主要是为了装配方便：在审 45mm 圆柱头部分铣一平面（尺...
