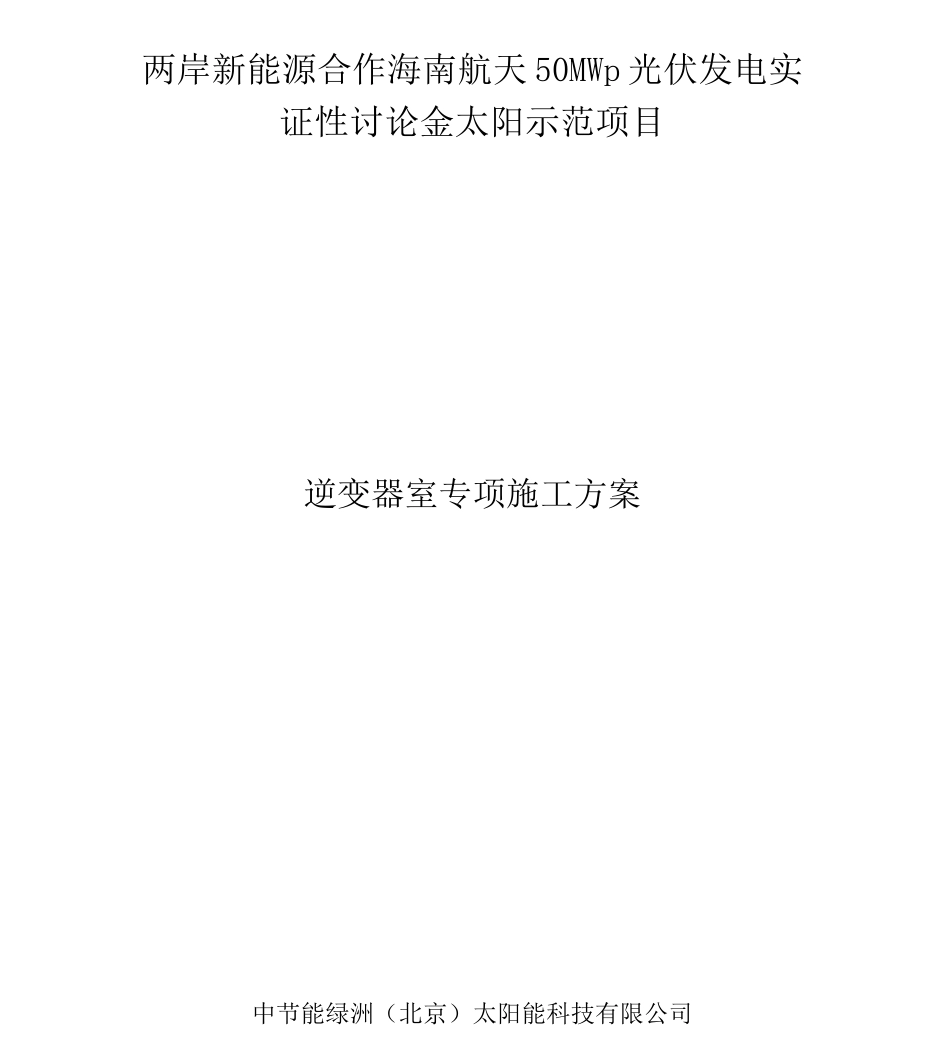

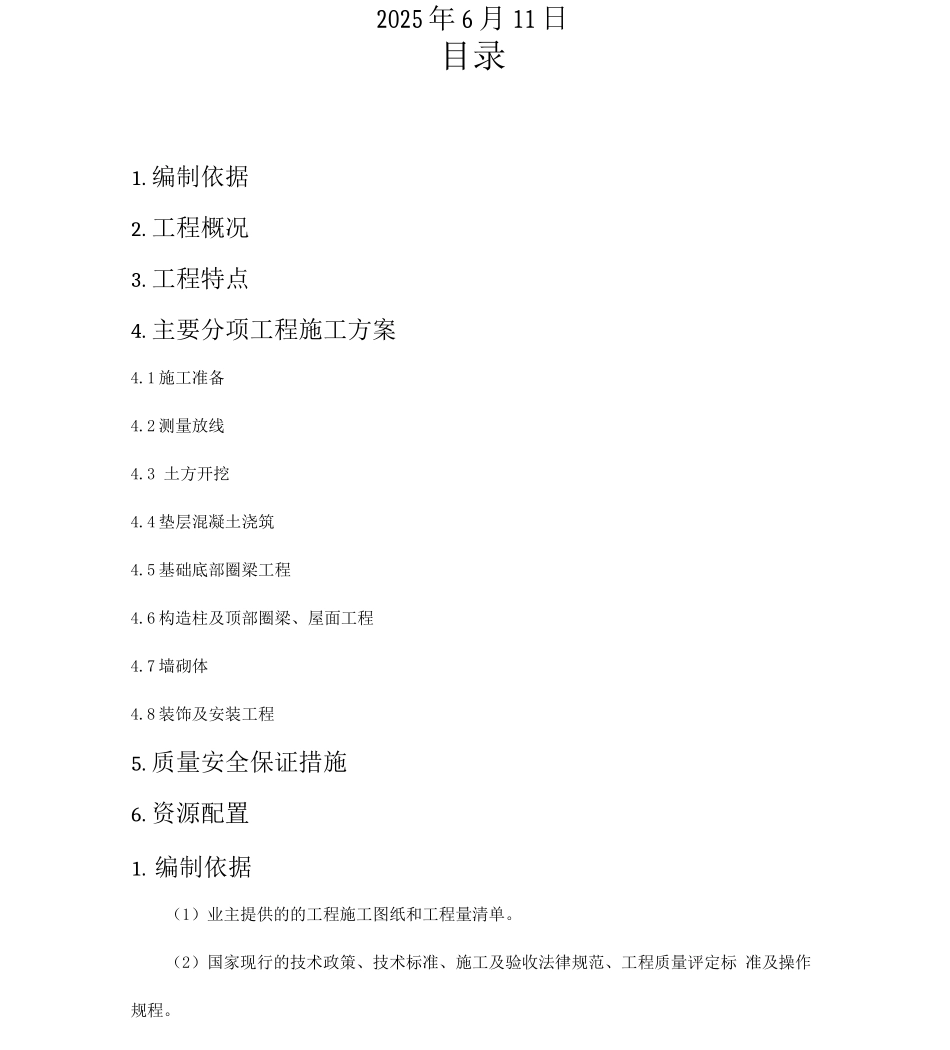

两岸新能源合作海南航天 50MWp 光伏发电实证性讨论金太阳示范项目逆变器室专项施工方案中节能绿洲（北京）太阳能科技有限公司2025 年 6 月 11 日目录1. 编制依据2. 工程概况3. 工程特点4. 主要分项工程施工方案4.1 施工准备4.2 测量放线4.3 土方开挖4.4 垫层混凝土浇筑4.5 基础底部圈梁工程4.6 构造柱及顶部圈梁、屋面工程4.7 墙砌体4.8 装饰及安装工程5. 质量安全保证措施6. 资源配置1. 编制依据（1）业主提供的的工程施工图纸和工程量清单。（2）国家现行的技术政策、技术标准、施工及验收法律规范、工程质量评定标 准及操作规程。（3）本公司有关施工、质量、安全、技术管理等文件。（4）技术法律规范：GB-516-26《建筑设计防火法律规范》GB-50345-24《屋面工程技术法律规范》2. 工程概况本工程为两岸新能源合作海南航天 50MWp 光伏发电实证性讨论金太阳示范项目, 逆变器室共有 48 座，1#逆变室采纳钢筋混凝土框架结构，屋面采纳钢筋混凝土浇筑， 建筑面积为 58.48 叭 2#-48#逆变器室，建筑面积为 57.123工程特点・根据图纸要求，本工程质量达到合格，施工前应充分做好准备工作，制定严密的质量保证体系和分部、分项工程的质量控制计划，并逐层落实，以确保工程质量一次性达标 0本工程要确保 9 月份按期竣工，必须制定切实可行的施工进度计划，并逐 级落实，科学合理地安排流水作业，使整体现场进度始终处于受控状态・4.主要分项工程施工方案4.1 施工准备根据施工图纸，详细讨论工程项目，工程数量，工艺流程，工艺特点、质量标准、进度要求、图纸文件、设备订货、材料供应、土建装修进度等基本情况 0 为编制施工方案、施工计划提供资料数据。4.2 测量放线1. 在工程开工前，根据设计图纸提供的坐标用全站仪放样出各个逆变器室的基础的平面位置和高程控制点并注明高程及开挖深度。然后将测量数据上报监理工程师。经监理工程师校核批准后方可进行施工。2. 施工测量放线应严格遵守《工程测量法律规范》（GB526-93 及东方的有关 地方性标准。3.选用二级，测角误差控制在土差控制在 1/2 之内。4. 根据图纸提供的坐标进行红线桩的距离、夹角及坐标的校测5. 主要测量仪器、设备配置计划：序号设备名称精度指标数量1电子全站仪± 2〃，±( 2+2 X 10-6D)mm1 台2电子经纬仪± 2〃1 台3精密水准仪± 0.4mm/km2 台4钢卷尺I 级2 盘566.测量 1 '亡录管理各项测量记录要做到原始真实、数据正确...
