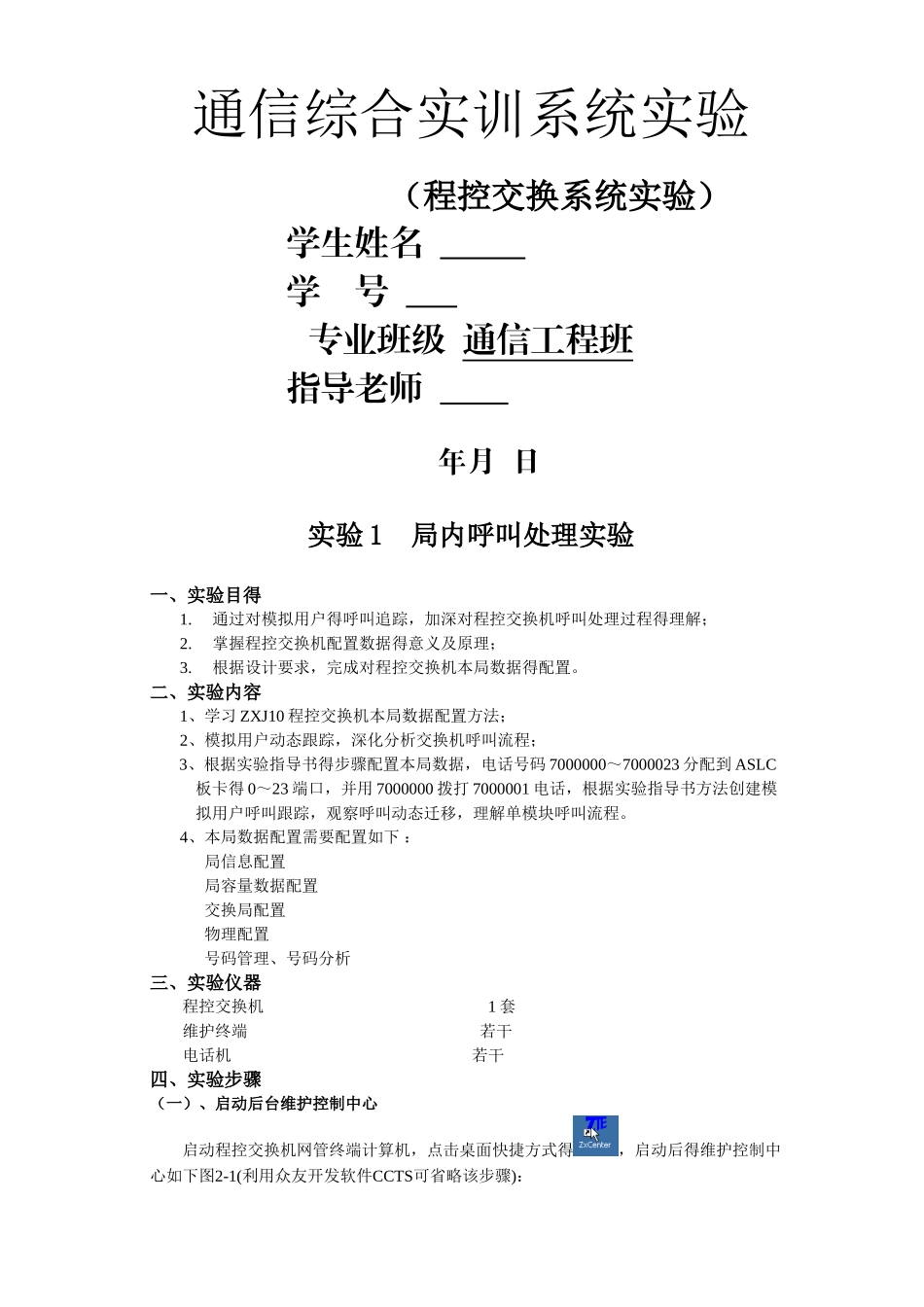

通信综合实训系统实验（程控交换系统实验）学生姓名 学 号 专业班级 通信工程班指导老师 年月 日实验 1 局内呼叫处理实验一、实验目得1.通过对模拟用户得呼叫追踪，加深对程控交换机呼叫处理过程得理解；2.掌握程控交换机配置数据得意义及原理；3.根据设计要求，完成对程控交换机本局数据得配置。二、实验内容1、学习 ZXJ10 程控交换机本局数据配置方法；2、模拟用户动态跟踪，深化分析交换机呼叫流程；3、根据实验指导书得步骤配置本局数据，电话号码 7000000～7000023 分配到 ASLC板卡得 0～23 端口，并用 7000000 拨打 7000001 电话，根据实验指导书方法创建模拟用户呼叫跟踪，观察呼叫动态迁移，理解单模块呼叫流程。4、本局数据配置需要配置如下 ：局信息配置局容量数据配置交换局配置物理配置号码管理、号码分析三、实验仪器程控交换机 1 套维护终端 若干电话机 若干四、实验步骤（一）、启动后台维护控制中心启动程控交换机网管终端计算机，点击桌面快捷方式得，启动后得维护控制中心如下图2-1(利用众友开发软件CCTS可省略该步骤)：（二）、启动操作维护台选中后台维护系统控制中心，单击右键，选中【启动操作维护平台】,出现如下得对话框，输入操作员名【SYSTEM】,口令为空，单击【确定】后，将会登陆操作维护系统。（三）、告警局配置打开“系统维护（C）”----“告警局配置（B）”,点击“局信息配置（B）”后，弹出如下界面。输入该局得区号 532，局号 1，然后点击【写库】。(四)、局容量数据配置打开【基本数据管理】－【局容量数据配置】,点击后弹出如下操作界面（分别进行全局容量、各模块容量进行规划设置），点击 【全局规划】,出现如下得对话框、点击【全部使用建议值】,当前值自动填上系统默认得数值，点击【确定】后返回容量规划界面，点击【增加】, 模块号 2，MP 内存 128，普通外围、远端交换模块，填写完，点击【全部使用建议值】。（五）、交换局配置在后台维护系统打开［数据管理→基本数据管理→交换局配置］弹出如下得对话框，根据图示，只填写【本交换局】－【交换局配置数据】，点击设置。（六）、物理配置在后台维护系统打开［数据管理→基本数据管理→物理配置］:1、新增模块点击【新增模块】，填完模块号，选中紧凑型外围交换模块，点击确定，返回开始得对话框。2、新增机架选中模块 2，点击【新增机架】，配置完成如下图所示数据，点击确定，返回开始得界面：3、新增机框选中机架...
