通廊制作安装施工方案VIP专享

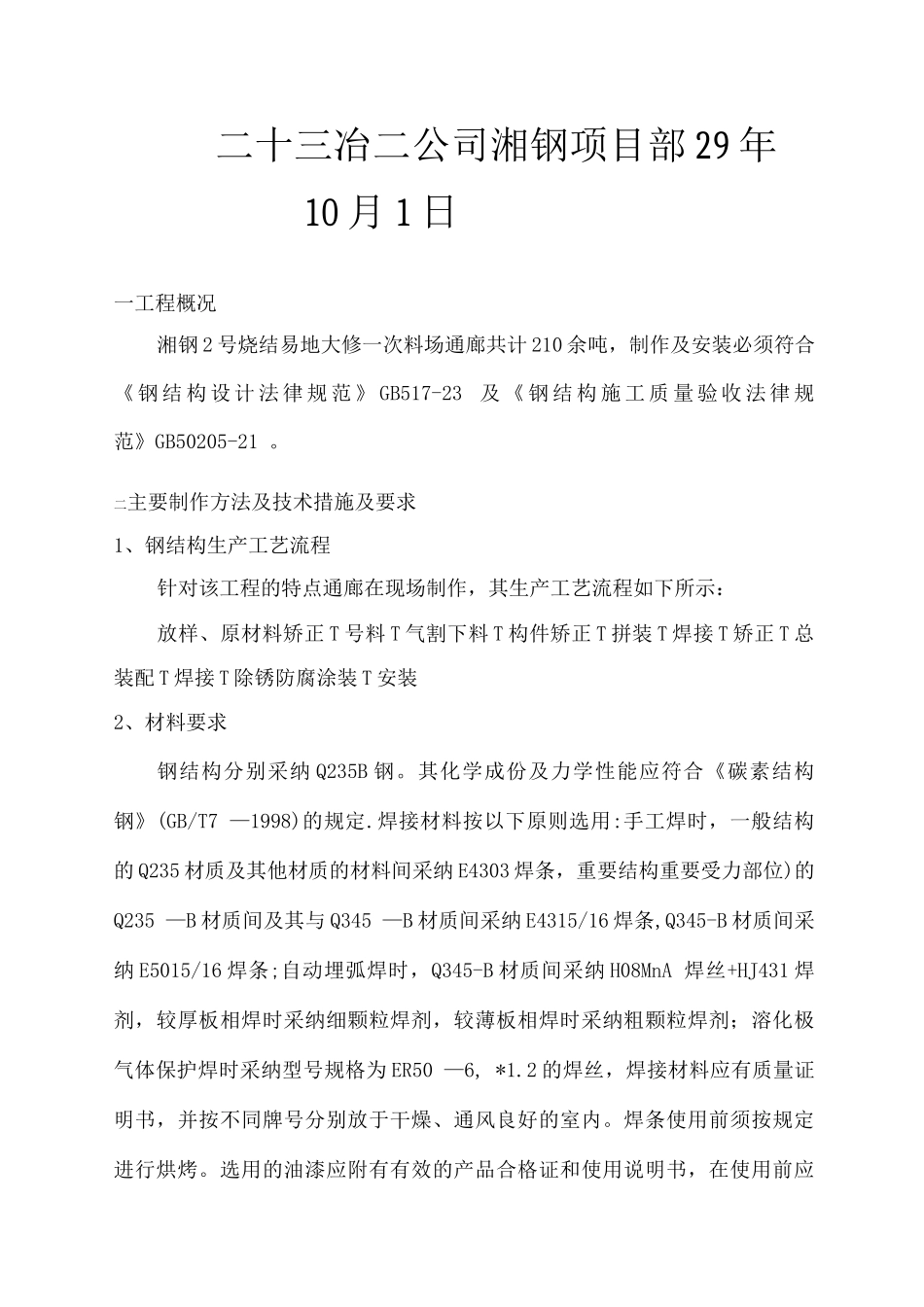

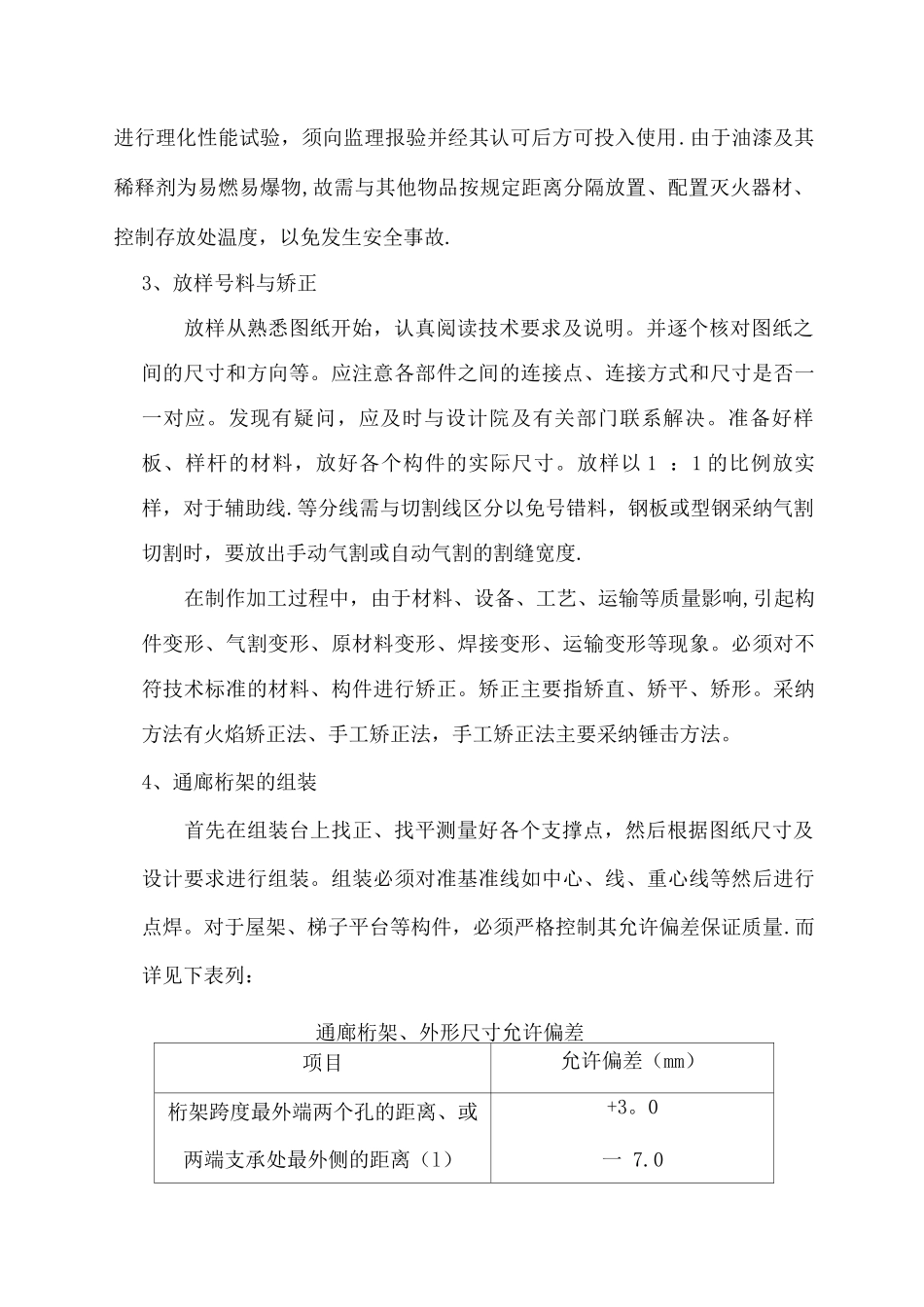

二十三冶二公司湘钢项目部 29 年10 月 1 日一工程概况湘钢 2 号烧结易地大修一次料场通廊共计 210 余吨，制作及安装必须符合《 钢 结 构 设 计 法 律 规 范 》 GB517-23 及 《 钢 结 构 施 工 质 量 验 收 法 律 规范》GB50205-21 。二主要制作方法及技术措施及要求1、钢结构生产工艺流程针对该工程的特点通廊在现场制作，其生产工艺流程如下所示：放样、原材料矫正 T 号料 T 气割下料 T 构件矫正 T 拼装 T 焊接 T 矫正 T 总装配 T 焊接 T 除锈防腐涂装 T 安装2、材料要求钢结构分别采纳 Q235B 钢。其化学成份及力学性能应符合《碳素结构钢》(GB/T7 —1998)的规定.焊接材料按以下原则选用:手工焊时，一般结构的 Q235 材质及其他材质的材料间采纳 E4303 焊条，重要结构重要受力部位)的Q235 —B 材质间及其与 Q345 —B 材质间采纳 E4315/16 焊条,Q345-B 材质间采纳 E5015/16 焊条;自动埋弧焊时，Q345-B 材质间采纳 H08MnA 焊丝+HJ431 焊剂，较厚板相焊时采纳细颗粒焊剂，较薄板相焊时采纳粗颗粒焊剂；溶化极气体保护焊时采纳型号规格为 ER50 —6, *1.2 的焊丝，焊接材料应有质量证明书，并按不同牌号分别放于干燥、通风良好的室内。焊条使用前须按规定进行烘烤。选用的油漆应附有有效的产品合格证和使用说明书，在使用前应进行理化性能试验，须向监理报验并经其认可后方可投入使用.由于油漆及其稀释剂为易燃易爆物,故需与其他物品按规定距离分隔放置、配置灭火器材、控制存放处温度，以免发生安全事故.3、放样号料与矫正放样从熟悉图纸开始，认真阅读技术要求及说明。并逐个核对图纸之间的尺寸和方向等。应注意各部件之间的连接点、连接方式和尺寸是否一一对应。发现有疑问，应及时与设计院及有关部门联系解决。准备好样板、样杆的材料，放好各个构件的实际尺寸。放样以 1 ：1 的比例放实样，对于辅助线.等分线需与切割线区分以免号错料，钢板或型钢采纳气割切割时，要放出手动气割或自动气割的割缝宽度.在制作加工过程中，由于材料、设备、工艺、运输等质量影响,引起构件变形、气割变形、原材料变形、焊接变形、运输变形等现象。必须对不符技术标准的材料、构件进行矫正。矫正主要指矫直、矫平、矫形。采纳方法有火焰矫正法、手工矫正法，手工矫正法主要采纳锤击方法。4、通廊桁架的组装首先在组装台上找正、找平测量好各个支撑点，然后根据图纸尺寸及设计要求...
