通风与空调系统调试方案4

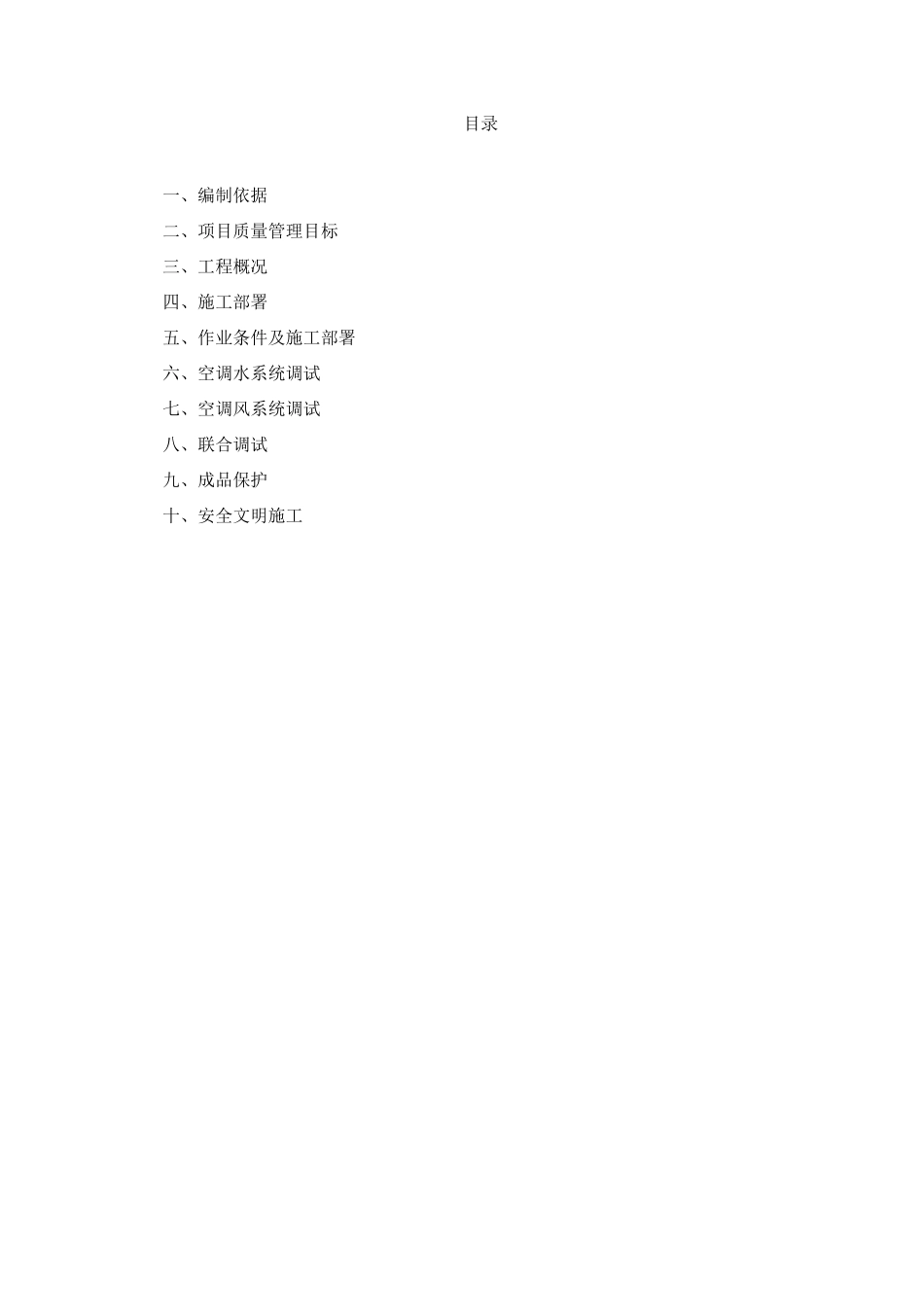

通风与空调系统测定与调试方案XX 工程公司年月日目录一、编制依据二、项目质量管理目标三、工程概况四、施工部署五、作业条件及施工部署六、空调水系统调试七、空调风系统调试八、联合调试九、成品保护十、安全文明施工通风与空调系统测定与调试方案一、编制依据1.********设计顾问有限公司的设计图纸及其说明。2.通风与空调工程施工及验收法律规范.3.北京市建筑设备安装分项工程施工工艺标准（第二版）二、项目质量管理目标1. 质量目标:此分项工程为优.2. 施工现场安全文明消防管理目标：此分项工程施工安装符合北京市文明消防安全各项管理规定3. 工期目标:本会所空调专业分部工程 6 月 30 日调试完毕.三、工程概况1. 本会所空调工程空调水系统在地下二层设有螺杆式冷水机组，总制冷量为 580KW,冷水出入温度为 7/12 摄氏度。冷水循环泵 2 台，冷却循环水泵 2 台，会所二层屋顶设冷却塔一台，流量为 150M3/H（冷却塔由厂家负责安装并到现场配合调试）。空调水系统采两管制，冬季采暖由城市集中供暖，热媒管接至地下二层冷冻机房空调管系统进行冷热水切换，热媒管出入温度为 50/65 摄氏度。2. 通风系统分为空调系统、送排风系统、排烟系统。空调机组设置在地下一层空调机房 ， HS-X3-B1-01 、 HS-X3-B1-02 空 调 机 组 风 量 为 2X40 立 方 米 / 小 时 , 功 率2X0.8KW，冷量 2X24KW，热量 2X30KW，共 2 台，主要负责游泳池区域。HS-X1-B1-01 空调机组风量为 150 立方米/小时，功率 3. 3KW,冷量 150KW，热量2KW，共 1 台，主要负责会所的地下一层、夹层的西边区域。HS-X1-B1-01 空调机组风量为 80 立方米/小时，功率 1.6KW，冷量 48KW，热量 60KW，共 1 台，主要负责会所的地下一层、夹层的东边区域、会所一层、二层。空调新风作为补充每个局部区域的新风，局部区域内设置风机盘管或卡式风机。3. 各区域的送排风、排烟、排风兼排烟系统具体见图纸设计。各风机型号、风量具体见图纸设计及设备表。四、施工部署1、主要管理人员及布置施工力量准备负责人:***技术调试人员：** ***质验、安全员：***劳动力 8 人左右。2.根据装饰施工进度估计 5 月初开始至 6 月底五、作业条件及施工准备1.条件：1.1 整个空调系统的所有设备的电源到位，所有设备都已进行了单机试运转，设备完好符合设计要求。1.2 空调水系统已施工完毕，并已完成所有的系统水压试验、系统水冲洗合格。拆除所有临...
