通风工程施工技术方案

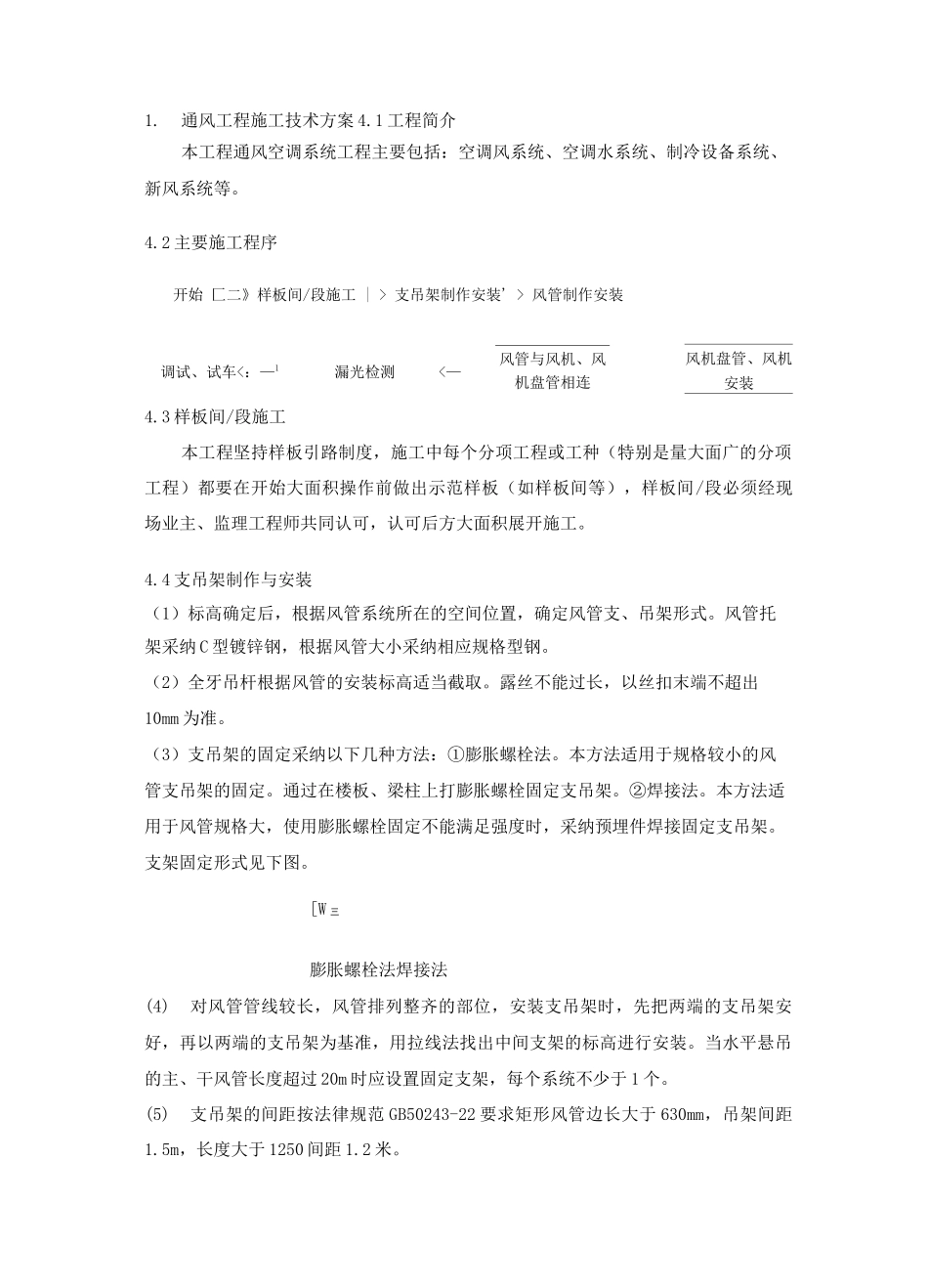

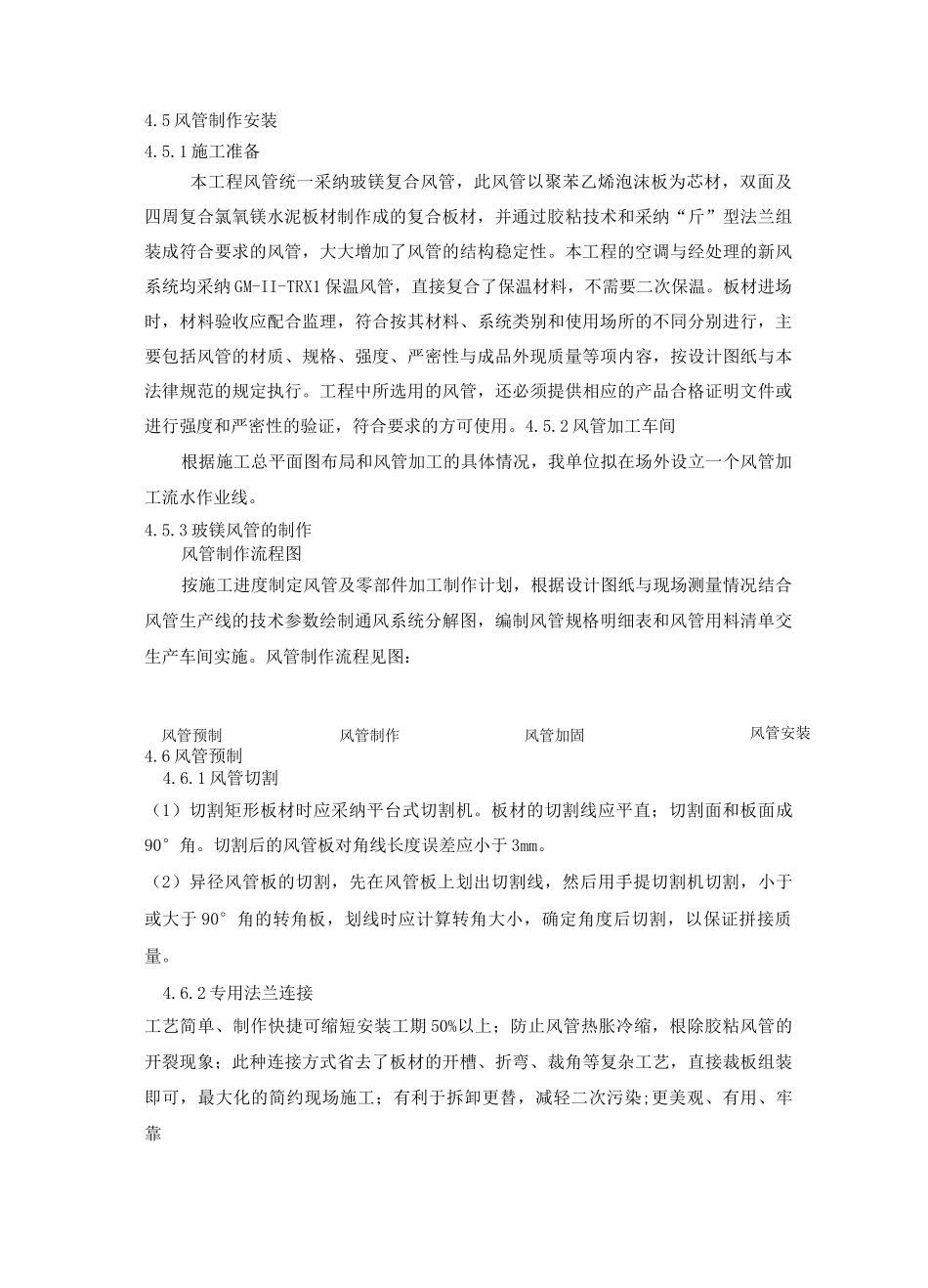

1.通风工程施工技术方案 4.1 工程简介本工程通风空调系统工程主要包括：空调风系统、空调水系统、制冷设备系统、新风系统等。4.2 主要施工程序开始 匚二》样板间/段施工 | > 支吊架制作安装' > 风管制作安装4.3 样板间/段施工本工程坚持样板引路制度，施工中每个分项工程或工种（特别是量大面广的分项工程）都要在开始大面积操作前做出示范样板（如样板间等），样板间/段必须经现场业主、监理工程师共同认可，认可后方大面积展开施工。4.4 支吊架制作与安装（1）标高确定后，根据风管系统所在的空间位置，确定风管支、吊架形式。风管托架采纳 C 型镀锌钢，根据风管大小采纳相应规格型钢。（2）全牙吊杆根据风管的安装标高适当截取。露丝不能过长，以丝扣末端不超出10mm 为准。（3）支吊架的固定采纳以下几种方法：①膨胀螺栓法。本方法适用于规格较小的风管支吊架的固定。通过在楼板、梁柱上打膨胀螺栓固定支吊架。②焊接法。本方法适用于风管规格大，使用膨胀螺栓固定不能满足强度时，采纳预埋件焊接固定支吊架。支架固定形式见下图。[W 三膨胀螺栓法焊接法(4)对风管管线较长，风管排列整齐的部位，安装支吊架时，先把两端的支吊架安好，再以两端的支吊架为基准，用拉线法找出中间支架的标高进行安装。当水平悬吊的主、干风管长度超过 20m 时应设置固定支架，每个系统不少于 1 个。(5)支吊架的间距按法律规范 GB50243-22 要求矩形风管边长大于 630mm，吊架间距1.5m，长度大于 1250 间距 1.2 米。调试、试车<：—1漏光检测<—风管与风机、风机盘管相连风机盘管、风机安装风管预制风管制作风管加固风管安装4.5 风管制作安装4.5.1 施工准备本工程风管统一采纳玻镁复合风管，此风管以聚苯乙烯泡沫板为芯材，双面及四周复合氯氧镁水泥板材制作成的复合板材，并通过胶粘技术和采纳“斤”型法兰组装成符合要求的风管，大大增加了风管的结构稳定性。本工程的空调与经处理的新风系统均采纳 GM-II-TRX1 保温风管，直接复合了保温材料，不需要二次保温。板材进场时，材料验收应配合监理，符合按其材料、系统类别和使用场所的不同分别进行，主要包括风管的材质、规格、强度、严密性与成品外现质量等项内容，按设计图纸与本法律规范的规定执行。工程中所选用的风管，还必须提供相应的产品合格证明文件或进行强度和严密性的验证，符合要求的方可使用。4.5.2 风管加工车间根据施工总平面图布局和风管加工的具体情况，我单位拟在场...
