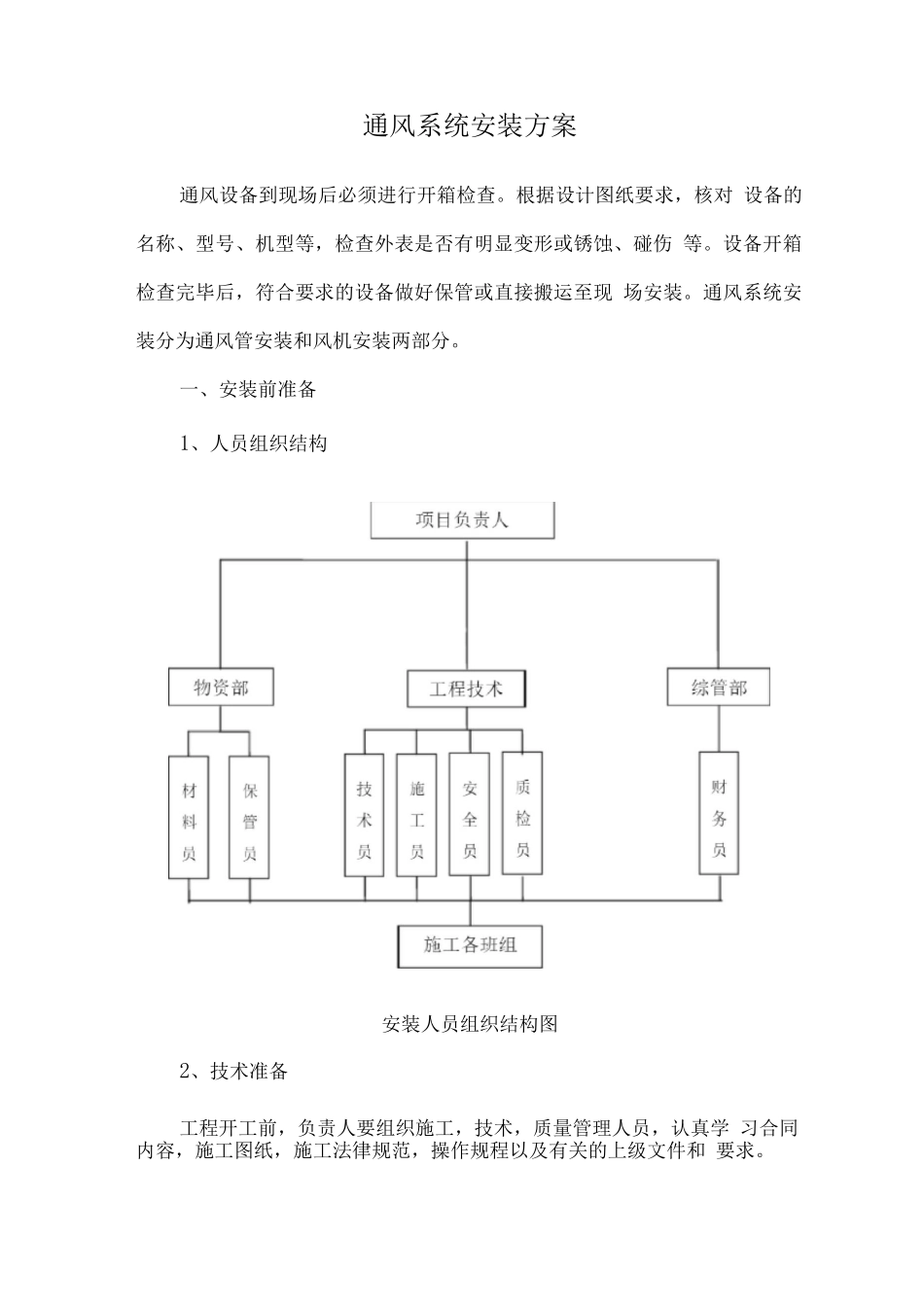

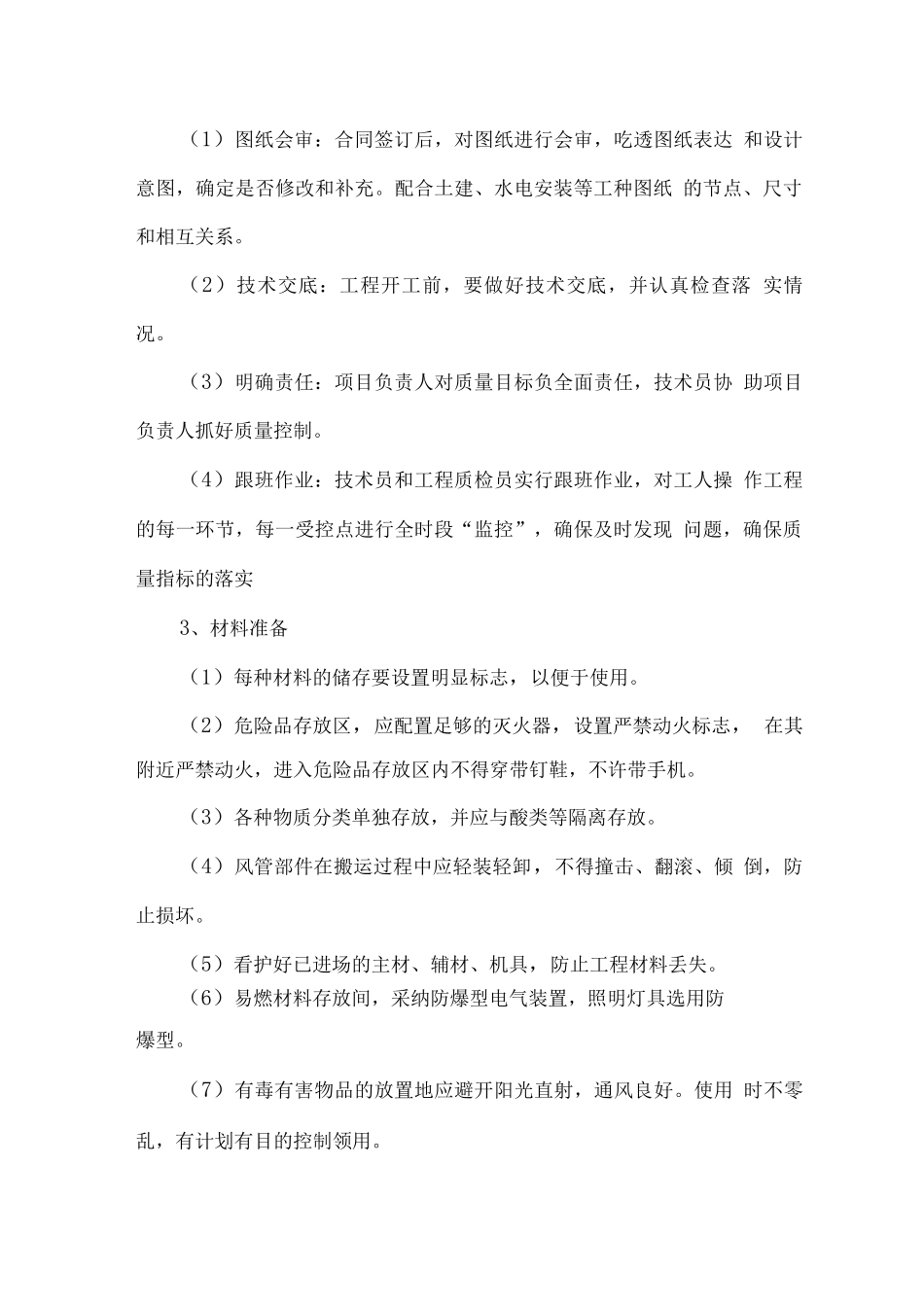

通风系统安装方案通风设备到现场后必须进行开箱检查。根据设计图纸要求，核对 设备的名称、型号、机型等，检查外表是否有明显变形或锈蚀、碰伤 等。设备开箱检查完毕后，符合要求的设备做好保管或直接搬运至现 场安装。通风系统安装分为通风管安装和风机安装两部分。一、安装前准备1、人员组织结构安装人员组织结构图2、技术准备工程开工前，负责人要组织施工，技术，质量管理人员，认真学 习合同内容，施工图纸，施工法律规范，操作规程以及有关的上级文件和 要求。（1）图纸会审：合同签订后，对图纸进行会审，吃透图纸表达 和设计意图，确定是否修改和补充。配合土建、水电安装等工种图纸 的节点、尺寸和相互关系。（2）技术交底：工程开工前，要做好技术交底，并认真检查落 实情况。（3）明确责任：项目负责人对质量目标负全面责任，技术员协 助项目负责人抓好质量控制。（4）跟班作业：技术员和工程质检员实行跟班作业，对工人操 作工程的每一环节，每一受控点进行全时段“监控”，确保及时发现 问题，确保质量指标的落实3、材料准备（1）每种材料的储存要设置明显标志，以便于使用。（2）危险品存放区，应配置足够的灭火器，设置严禁动火标志， 在其附近严禁动火，进入危险品存放区内不得穿带钉鞋，不许带手机。（3）各种物质分类单独存放，并应与酸类等隔离存放。（4）风管部件在搬运过程中应轻装轻卸，不得撞击、翻滚、倾 倒，防止损坏。（5）看护好已进场的主材、辅材、机具，防止工程材料丢失。（6）易燃材料存放间，采纳防爆型电气装置，照明灯具选用防爆型。（7）有毒有害物品的放置地应避开阳光直射，通风良好。使用 时不零乱，有计划有目的控制领用。二、风管支、吊架的施工1、风管支架基础埋件按施工图纸位置，可与土建单位绑钢筋时 进行预埋在混凝土中，如施工图未到位时，可采纳射钉、膨胀螺栓法 进行安装。2、风管与部件支、吊架的预埋件、射钉或膨胀螺栓位置正确、 牢固可靠，埋入部分应去除油污，并不得涂漆。3、吊架的吊杆应平直，螺纹应完整、光洁。吊杆拼接可采纳螺 纹连接或焊接。4、按风管的中心线找出吊杆安装位置，单吊杆在风管的中心线 上；双吊杆可以按托板的螺栓孔距或风管的中心线对称安装，立管管 卡安装时，应先把最上面的一个管件固定好，再用线坠在中心处，吊 线下面的管卡即可按线进行固定。当风管较长时，需要安装一排支、 吊架，可先把两端的安装好，然后以两端的支、吊架为基准，用...
